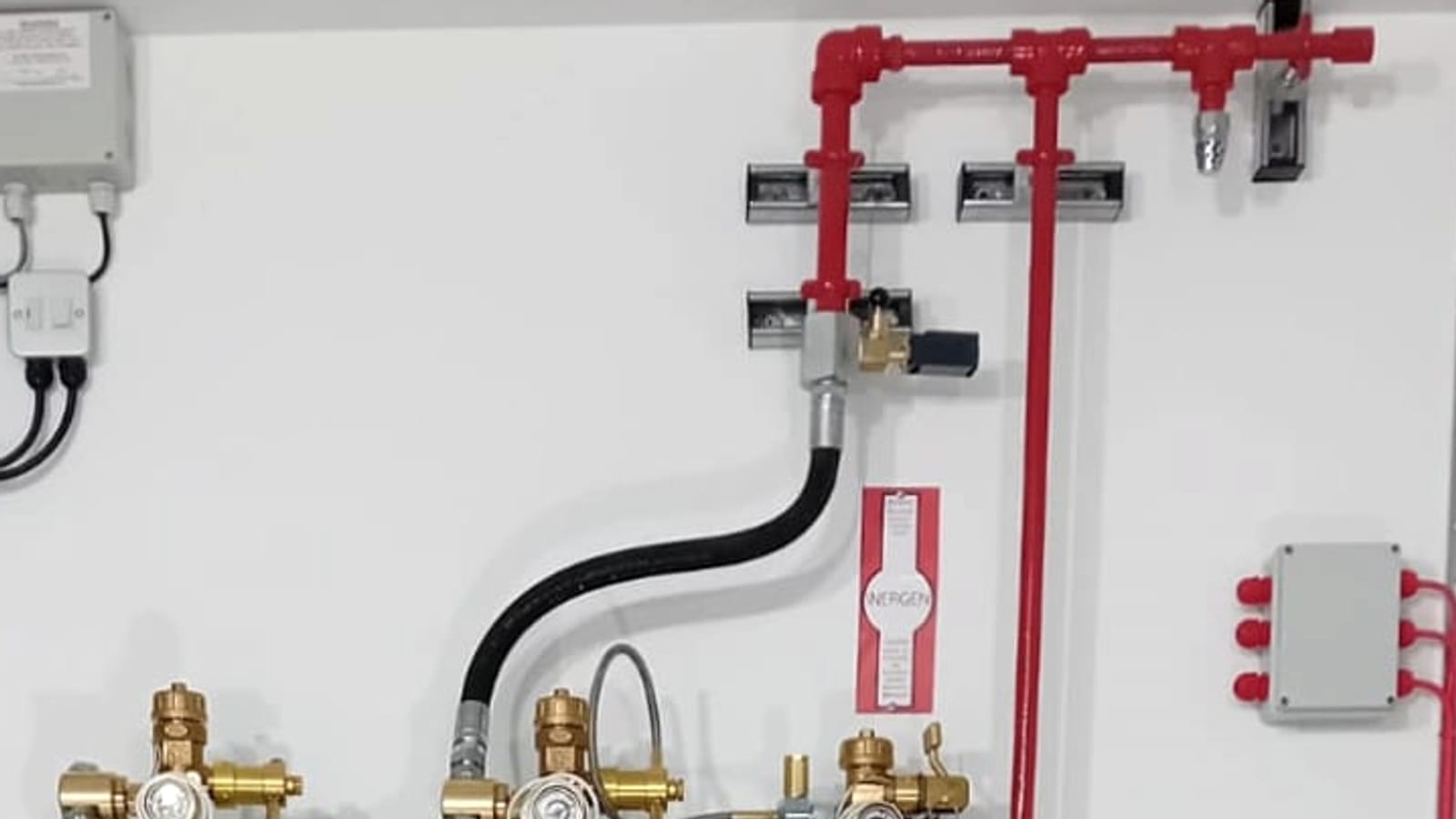

Pano içi söndürme, yangını kapak açılmadan, başladığı hacimde bitiren küçük ölçekli otomatik sistemdir. Sahada üç teknoloji yarışır: kondanse aerosol jeneratörü, FK-5-1-12 (NOVEC 1230) ve HFC-227ea (FM-200) mikro sistemler. Üçü de aynı algılama hortumuyla, elektrik ve söndürme paneli olmadan çalışır; seçimi panonun hacmi, içindeki elektroniğin kalıntıya duyarlılığı ve boşalma sonrası maliyet belirler.
Pano yangını kapalı bir kutunun içinde başlar
Panoda yangın için dışarıdan kıvılcım gerekmez; tehlike kutunun içindedir:
- Gevşek klemens veya bara bağlantısı — temas direnci artar, bağlantı yük altında ısınır; termal kamerayla bakılmazsa aylarca fark edilmez.
- Ark — yıpranmış yalıtım seri ark üretir; akım koruma eşiğinin altında kaldığı için şalter açmaz ama yalıtımı tutuşturur.
- Toz ve nem — iletken toz izolatör yüzeyinde yürüme yolu açar, nemle yüzey kaçağı başlar.
Elektrik Mühendisleri Odası'nın bildirisine göre ülkemizde konut ve iş yeri yangınlarının yaklaşık üçte biri elektrik kaynaklı, bunların yaklaşık yüzde yetmişi tesisatta ya da panoda başlıyor. Yangın, genel korumanın en geç gördüğü yerde çıkar: pano kapalı bir çelik kutudur, duman içeride birikir; alarm geldiğinde alev çoktan kablo tavasına atlamıştır. Pano içi söndürme algılamayı da söndürmeyi de kapağın içine alır.
Üç teknoloji, üç farklı zayıf nokta
Bu çözümler ön mühendislikli düşük basınçlı sistemlerdir: hidrolik hesap, nozul hesabı ve algılama paneli istemezler. Fark, panonun içinde ne olduğu ve boşalmadan sonra ne yaşanacağıdır.
Kondanse aerosol jeneratörü
Katı bileşen tetiklendiğinde 10 mikronun altında potasyum tuzu tanecikleri açığa çıkar ve alevdeki serbest radikalleri tutarak yanmanın zincirini kırar. Basınçlı kap, boru ve nozul yoktur; jeneratör doğrudan panoya sabitlenir — en az yer kaplayan, ilk yatırımı en düşük seçenek. İki sınırı var: boşalma ekzotermiktir, üreticinin verdiği güvenlik mesafesi korunmalıdır; tuz kalıntısı yüzeylere çöker, temizlenmesi gerekir. Kalıntıya duyarlı kart varsa temiz gaz seçilir.
FK-5-1-12 mikro sistem (piyasada NOVEC 1230 adıyla bilinir)
Florlu keton esaslı, oda sıcaklığında sıvı duran temiz ajandır; buharlaşarak ısı çeker. İletken değildir, kalıntı bırakmaz. Küresel ısınma potansiyeli 1 mertebesinde, F-gaz azaltımı kapsamında değil. Tedarik notu: NOVEC 1230 marka adıdır, üreticisi üretimini sonlandırmıştır; patenti düştüğü için ajan başkalarınca FK-5-1-12 koduyla üretiliyor — şartnameye marka değil ajan kodunu yazın.
HFC-227ea mikro sistem (FM-200)
Isı çekme ile zincir kesmeyi birlikte kullanan, en uzun saha geçmişine sahip temiz ajandır. Kalıntı bırakmaz; dolum ağı Türkiye'de en yaygın olanıdır, temiz gazlar arasında ilk yatırımı genellikle en düşüktür. Zayıf noktası çevreseldir: GWP'si binler mertebesinde ve F-gaz azaltımı kapsamında — on yıl sonraki dolum maliyeti hesaba katılmalıdır.
| Teknoloji | Çalışma | Kalıntı | Yeniden devreye alma | Tipik kullanım |
|---|---|---|---|---|
| Kondanse aerosol | Tuz bulutu zinciri keser | Var — nem çekici | Tek kullanımlık, dolum yok | Dağıtım panosu, trafo hücresi |
| FK-5-1-12 (NOVEC 1230) | Buharlaşıp ısı çeker | Yok | Silindir tartılır, doldurulur | Sunucu kabini, sürücü panosu |
| HFC-227ea (FM-200) | Isı çeker, zinciri keser | Yok | En yaygın dolum ağı; F-gaz riski | UPS kabini, MCC, makine panosu |
Algılama hortumu: elektriksiz, panelsiz otonom çalışma
Üçünün de omurgası aynıdır: pano içine döşenen, azotla yaklaşık 12 bara basınçlandırılmış polimer bir algılama hortumu. Yangın hortumu yaklaşık 100–110 °C'ye ısıttığında hortum delinir, basınç düşer, silindir vanası açılır. Sistem elektrik, akü veya panel istemez; panonun enerjisi kesikken de korur.
Direkt (DLP) sistemde hortum hem algılar hem nozul olur; ajan delinen noktadan doğrudan alevin üstüne boşalır, tek hacimli küçük panolar içindir. Dolaylı sistemde hortum yalnız algılar, söndürme ayrı borulama ve nozullardan yapılır; bölmeli ve büyük panolar böyle korunur, boşalmada fanlar durdurulur. Basınç anahtarı sireni çalıştırır, fanı ve gerekirse makineyi durdurur; kontak algılama santraline de verilebilir. Enerjinin otomatik kesilmesi ayrı bir düzenektir (şalter açtırma bobini).
Başarı sızdırmazlığa bağlıdır: kablo geçişi açık ya da kapak contası bozuksa ajan kaçar, konsantrasyon tutmaz. Gövdeye açılan geçiş deliği IP sınıfını ve tip test (IEC 61439) uygunluğunu etkileyebilir; uygun rakor kullanılmalı, sonradan eklemede imalatçıya sorulmalıdır.
Hangi panoya hangisi: karar altı kritere iner
- Pano hacmi — en × boy × derinlik. Dolaşan "8,5 m³'e kadar korur" cümlesi genel kural değil, belirli bir silindir–ajan bileşimine aittir.
- Elektronik hassasiyeti — şalter ve bara varsa aerosol kalıntısı yönetilebilir; kart, sürücü, PLC veya sunucu varsa temiz ajan.
- Yeniden devreye alma — aerosolde jeneratör değişir, temiz gazda silindir doldurulur; fark on yıllık toplamda görünür.
- Sertifika — aerosolde TS EN 15276-1/-2, ISO 15779, NFPA 2010; temiz gazda TS ISO 14520 / EN 15004, NFPA 2001; silindirde TPED/CE.
- Servis ömrü — aerosol jeneratörü süresi dolunca değişir; temiz gaz silindiri tartım ve hidrostatik test döngüsündedir.
- GWP — aerosol ve FK-5-1-12 rahat, HFC-227ea kısıt altında.
Kullanım yerleri: dağıtım, kompanzasyon ve MCC panoları; UPS, doğrultucu ve akü kabinleri; CNC ve makine hacimleri; veri merkezlerinde sunucu kabinleri; enerji ve trafo tesislerinde hücreler ve jeneratör. Pano içi söndürme mevzuatta genel bir zorunluluk değildir; sigorta risk raporu, ihale şartnamesi veya müşteri denetimi üzerinden şart olur. Mahal koruması gazlı söndürme sayfasında.
Boşalmadan sonra ne oluyor, bakım nasıl yürüyor
Boşalan sistem kendiliğinden korumaya dönmez. Önce enerji kesilir ve kaynak bulunur — sistem yangını söndürür, sebebini ortadan kaldırmaz. Temiz gazda pano kontrol edilip çoğu durumda aynı gün enerjilendirilebilir; aerosolde tuz kalıntısı temizlenmeden enerji verilmez, çünkü nem çeken kalıntı yüzey kaçağı yapar. Sonra dolum ya da jeneratör değişimi yapılır.
Dolaşan "3 ay / 6 ay / 1 yıl" çelişkisi kaynakların farklı şeyleri kastetmesinden doğar. Binaların Yangından Korunması Hakkında Yönetmelik periyodu standarda havale eder: temiz gazlıda TS ISO 14520 / NFPA 2001, aerosolde TS EN 15276 / NFPA 2010; üretici daha sık kontrol isteyebilir. Kalemler pano içi söndürme bakımı sayfasında.
Maliyeti ne belirler
Pazaryerindeki "pano içi söndürme tüpü" bedeli yalnızca silindir ve ajandır. Kurulu sistemin bedelini pano hacmi ve ajan miktarı, ajan cinsi, sistem tipi, hortum metrajı, dolaylıda borulama ve nozul adedi, basınç anahtarı, sızdırmazlık işçiliği, devreye alma ve boşalma hâlinde dolum belirler. Belgeli tasarım kılavuzuyla gelen ürünle belgesizi ayıran şey fiyat değil kabul edilebilirliktir. Kalem dökümü bakım fiyatları sayfasında, ürünler söndürme kataloğunda.
Söndürme, pano güvenliğinin son halkasıdır; öncesinde tork denetimi, termal tarama, ark hata koruma (AFDD) ve kritik hücrelerde erken algılama yangını hiç başlatmamak içindir. Panodaki hortumdan mahalin gazlı sistemine kadar tüm zinciri tek sözleşmede toplar, isteyene kamerayı (CCTV) da ekleriz.
Sık Sorulan Sorular
Pano içi söndürme sistemi çalışmak için elektriğe ihtiyaç duyar mı?
Hayır. Ön mühendislikli düşük basınçlı bir sistemdir: algılama hortumu ısıyla delinir, silindir vanası mekanik olarak açılır. Şebeke, akü veya söndürme kontrol paneli gerekmez; panonun enerjisi kesikken de korur. Sisteme bağlanan basınç anahtarı ise sireni çalıştırmak, pano fanını veya beslenen makineyi durdurmak ve yangın algılama santraline kontak vermek için kullanılır.
Silindir panonun içine mi dışına mı monte edilir?
Silindir ve braketi genellikle panonun dışına, gövdeye yakın bir noktaya sabitlenir; pano içine yalnızca algılama hortumu, dolaylı sistemde ayrıca borulama ve nozullar döşenir. Çok küçük kabinlerde silindirin içeri alındığı uygulamalar da vardır. Belirleyici olan, hortum güzergâhının ısınma ihtimali olan noktaların üzerinden geçmesidir.
Aerosol mü, temiz gaz mı seçmeliyim?
Panonun içinde ne olduğuna bakın. Şalter, kontaktör ve baradan ibaret bir dağıtım panosunda kondanse aerosol en kompakt ve en ekonomik çözümdür. Kart, sürücü, PLC veya sunucu gibi kalıntıya duyarlı ekipman varsa kalıntı bırakmayan FK-5-1-12 ya da HFC-227ea tercih edilir. Buat ve sayaç kutusu gibi çok küçük hacimlerde ise yaklaşık 120 °C'de açılan mikro kapsüllü ped ve kordonlar kullanılıyor; bunlar elektrik istemez ama ana panonun yerini tutmaz.
Panoma kaç kilogram gerekir, "tek sistem 8,5 m³'e kadar korur" doğru mu?
O cümle genel bir kural değil, belirli bir silindir–ajan bileşimine ait üretici değeridir ve her panoya uygulanamaz. Doğru yol şudur: panonun net hacmini (en × boy × derinlik) çıkarın, ajan cinsini ve tasarım konsantrasyonunu belirleyin, sonra üreticinin listelenmiş tasarım kılavuzundaki hacim–gramaj tablosuna gidin. Bölmeli panolarda her bölme ayrı hacim sayılır.
Montaj sırasında panonun enerjisi kesilmek zorunda mı?
Silindir ve braket pano dışına monte edildiği için bu kısım enerji kesmeden yürütülebilir. Hortumun içeri döşenmesi ve gövdeye geçiş deliği açılması ise ilgili bölümün enerjisiz olmasını gerektirir. Bu nedenle iş bölme bazında planlanır ve planlı duruş penceresine yerleştirilir; tesisin tümüyle durdurulması çoğu projede gerekmez.
NOVEC 1230 üretimi durduysa mevcut sistemim ne olacak?
Sonlanan şey markadır, ajan değil. Aradığınız madde FK-5-1-12'dir ve patenti düştüğü için başka üreticiler tarafından üretilmeye devam ediyor; dolum bu ajan koduyla yapılabilir. Yeni şartnamelerde marka yerine ajan kodunu yazmak, ileride birden çok tedarikçiden teklif alabilmenizi ve dolum sürekliliğini güvenceye alır.
Sistem boşaldıktan sonra pano tekrar çalışır mı, temizlik gerekir mi?
Önce yangının sebebi bulunup giderilir; sistem yangını söndürür, sebebini ortadan kaldırmaz. Temiz gazlı sistemde kalıntı olmadığı için pano gözle kontrol edilip çoğu durumda aynı gün enerjilendirilebilir. Aerosolde potasyum tuzu kalıntısı nem çektiği için temizlenmeden enerji verilmez. Ardından silindir dolumu veya jeneratör değişimi, algılama hortumunun yenilenmesi ve basınç anahtarının sıfırlanmasıyla sistem tekrar devreye alınır.
