Aspirasyonlu dedektör (ASD) seçerken hangi sınıf, kaç kanal ve hangi filtre gerekir?

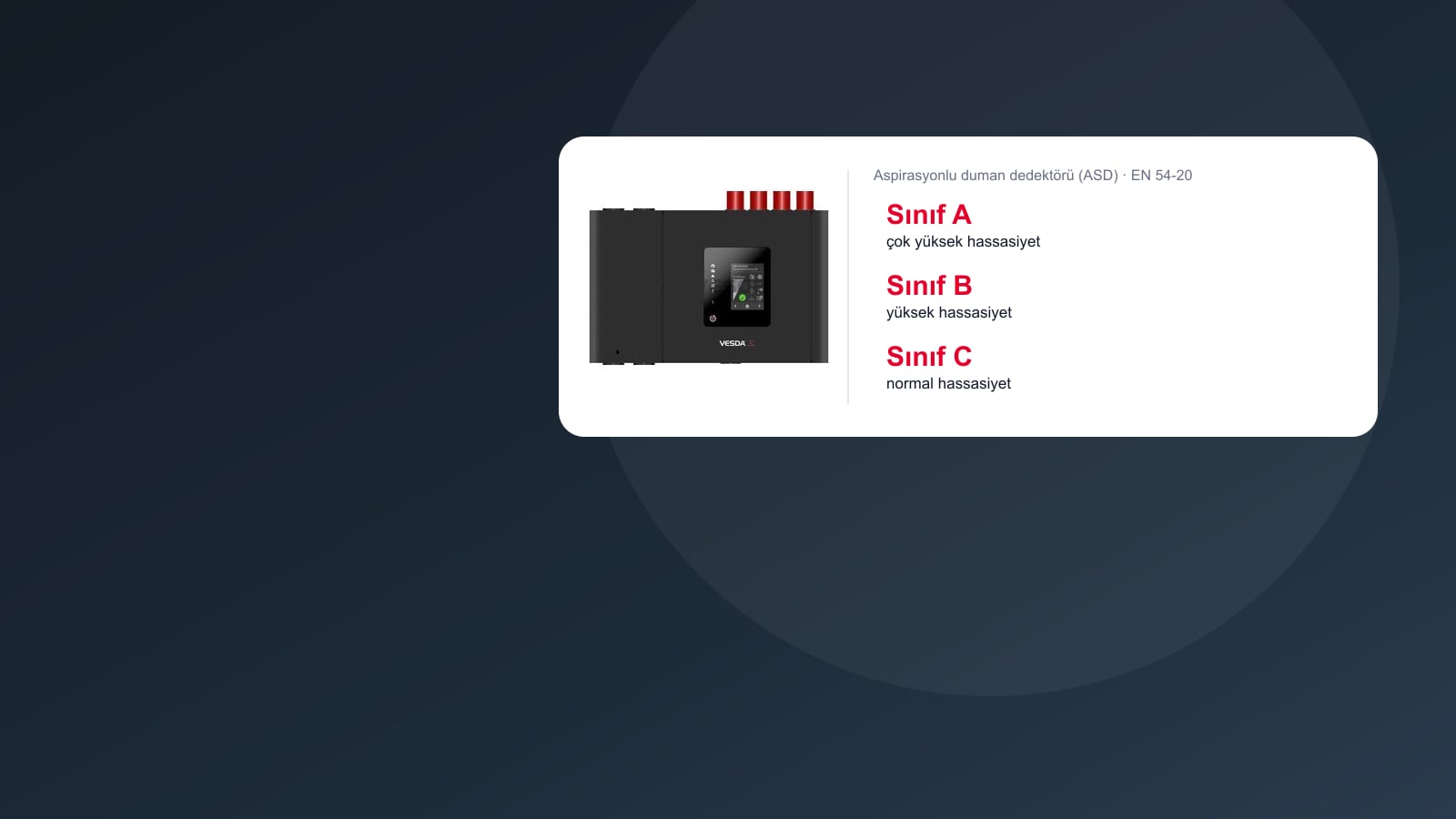

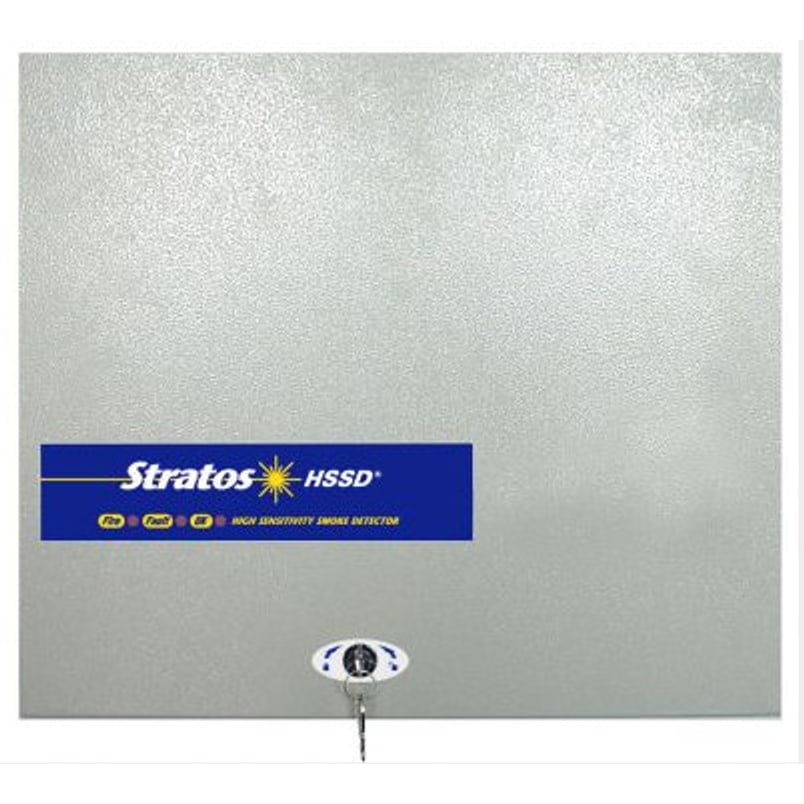

Sunucu kabinleri arasında soğutma havasının sürekli dolaştığı bir veri merkezinde duman tavana yükselip birikmez; akışla sürüklenir ve seyrelir. Tavanına platformsuz çıkılamayan yüksek raflı depoda ya da buğulanmanın nokta dedektörünü körelttiği soğuk hava deposunda da sorun benzerdir. Aspirasyonlu duman dedektörü (ASD) bu yüzden dumanın gelmesini beklemez: korunan hacme döşenen örnekleme borularından havayı fanla emer ve merkezi bir ünitede ölçer. Ürün standardı EN 54-20’dir; hassasiyet sınıf A (çok yüksek), B (yüksek) ve C (normal) olarak tanımlanır. Boru uzunluğu ve örnekleme deliği sayısı üreticinin tasarım yazılımıyla hesaplanır; bir cihazın hangi sınıfı sağladığı da bu hesaba bağlıdır. Bu sayfada Bosch, Detectomat, Securiton, Mavili ve Honeywell gibi markaların ana üniteleri listeleniyor; filtre ve borulama parçaları katalogda ayrı bir grupta duruyor.
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
-1.jpg)
Seçim rehberi ve sık sorulanlar
ASD yapıları ve seçenekleri: artıları, sınırları
Hangi yapının gerektiği izlenecek mahal sayısına, ortam koşuluna ve bakım düzenine bağlıdır.
| Seçenek | Güçlü olduğu yer | Zayıf kaldığı yer |
|---|---|---|
| Tek kanallı ünite | Tek mahal ya da tek bölge: sunucu odası, arşiv, temiz oda, elektrik pano hacmi, asansör kuyusu. Devreye alması ve bakımı sadedir. | Alarm çoğu modelde yalnız boru hattını gösterir; birden çok oda tek boruyla izlenirse, oda tanımlama (room-ident) özellikli modeller dışında dumanın hangi odadan geldiği anlaşılmaz. |
| Çift kanallı ya da çift sensörlü ünite | Komşu iki bölge tek cihazla ayrı ayrı izlenir; alarmın hangi kanaldan geldiği görülür, cihaz ve kablolama sayısı azalır. | Tek ünite arızalanırsa iki bölge birden etkilenebilir; her kanalın boru ve sınıf hesabı ayrı yapılır. |
| Sessiz (düşük fan sesli) sürüm | Ünite izlenen mekânın içine konabilir; arşiv, müze, dinlenme ve yaşam alanı gibi sessizliğin önemsendiği hacimlerde ayrı teknik oda aranmaz. | Her ailede bulunmaz; ses emici gibi ek parçalar teklife ayrıca girer. |
| Zorlu ortam (HD) sürümü | Toz ve suya kapalı yüksek IP gövde ile geniş hassasiyet aralığı sayesinde aynı cihaz temiz ve tozlu hacimde çalışabilir. | Tozlu hacimde filtre bakımı sıklaşır; ağır toz yükünde ünitenin önüne ayrı filtre kutusu eklenir. |
| Soğuk depo donanımı | Boru ya da hava ısıtıcı, su tutucu ve damla korumalı örnekleme ağzı, donma ve yoğuşmanın ölçümü bozmasını önler. | Bu parçalar teklife ayrı kalem olarak girer; suyun toplanacağı noktalar boru güzergâhında önceden belirlenir. |
| Adresli arayüzlü ünite | Panelde her ünite ayrı adresle görünür; ön alarm ve alarm ayrı bildirilebilir, operatör olayın hangi üniteden geldiğini hemen görür. | Loop arayüzü yalnız aynı markanın protokolüyle çalışır; farklı marka panelde röle çıkışı ve giriş modülü kullanılır. |
Teklif isterken gönderilecek bilgiler
- Mahal planı, tavan yüksekliği; asma tavan ya da yükseltilmiş döşeme olup olmadığı
- İzlenecek bağımsız bölge sayısı ve her bölgenin alanı
- Şartnamede istenen EN 54-20 sınıfı
- Ortam sıcaklığı, toz ve nem durumu
- Mevcut yangın panelinin markası, modeli ve boş giriş kapasitesi
Aynı cihaz, boru uzunluğuna ve delik sayısına göre farklı EN 54-20 sınıfı sağlar. Birim fiyatı düşük görünen bir teklif, istenen sınıfı daha kısa boru ya da daha az delikle veriyor olabilir; bu da daha çok cihaz demektir. Her tekliften üretici yazılımının hesap çıktısını (sınıf, delik sayısı, taşıma süresi) isteyin.
Sık sorulanlar
Aspirasyonlu sistem ne kadar erken algılar?
Tek bir süre vermek doğru olmaz; erkenlik seçilen sınıfa, boru tasarımına ve havanın en uzak delikten üniteye ulaşma süresine bağlıdır. Sınıf A, gözle görülür duman oluşmadan uyarı hedefleyen en hassas sınıftır. Pek çok ünite alarmdan önce birden çok ön alarm kademesi tanımlamaya izin verir; böylece ekip, olay büyümeden müdahaleye başlayabilir. Sahadaki gerçek tepki, devreye alma testleriyle doğrulanır ve rapora yazılır.
VESDA ile aspirasyonlu dedektör aynı şey mi?
VESDA, aspirasyonlu duman dedektörü sınıfındaki bir ürün ailesinin adıdır; sahada bu tip cihazların genel adı gibi de kullanılır. Katalogda VESDA-E ailesinin yanında farklı üreticilerin lazer ölçümlü aspirasyon üniteleri, analog adresli çekiş dedektörleri ve hava örneklemeli dedektörleri de bulunuyor. Şartnameye marka adı yerine EN 54-20 sınıfı, izlenecek bölge sayısı ve kapsanacak alan yazılırsa birden çok markadan karşılaştırılabilir teklif alınabilir.
Soğuk hava deposu için ASD’de hangi ek parçalar gerekir?
Ünite soğuk odanın dışında, erişilebilir bir noktada durur; içeride yalnız örnekleme boruları bulunur. Soğuk havanın sıcak bölgeye geçtiği hatta yoğuşma oluşacağı için su tutucu, depo sıcaklığına göre boru ya da hava ısıtıcı ve damla korumalı örnekleme ağzı siparişe eklenir. Katalogdaki bazı çift kanallı modellerde boru ısıtıcı doğrudan seçenek olarak sunuluyor. Hangi parçanın gerektiği, depo sıcaklığı ve boru güzergâhıyla birlikte hesaplanır.
Filtre ve bakım teklife dahil edilmeli mi?
Edilmelidir. Filtre bu sistemin sarf malzemesidir: temiz bir sunucu odasında seyrek, un, talaş ya da tekstil tozu olan hacimde sık değişir. Toz yükü yüksek tesisler için katalogda büyük hacimli filtre kutuları ve ağır hizmet toz filtreleri ayrıca sunuluyor. Teklifte yedek filtre, bakımda hava akışı ölçümü ve örnekleme deliklerinin kontrolü açıkça yazmalıdır. Proje, kurulum, devreye alma ve periyodik bakımı birlikte üstleniyoruz.
ASD teklifleri neden birbirinden bu kadar farklı çıkar?
Kanal ve sensör sayısı, gereken EN 54-20 sınıfı, gösterge ya da ekran, adresli arayüz, sessiz ya da zorlu ortam sürümü ve boru ağının uzunluğu fiyatı belirler; bazı ailelerde hassasiyet modülü de ayrıca seçilir. Örnekleme noktaları, kapiler uçlar, filtre kutusu, su tutucu ve ısıtıcı gibi parçalar toplamda küçümsenmeyecek bir pay tutar. Mahal planını ve korunacak bölge sayısını gönderin; üretici yazılımıyla hesaplanmış bir teklif çıkaralım.
