Aspirasyonlu sistemde satın alınan şey dedektör değil, borulama tasarımıdır. Cihazın kendisi hassastır ve doğru çalışır; sistemin başarısı borunun nereden geçtiğine, kaç delik açıldığına ve en uzak delikten alınan havanın dedektöre kaç saniyede ulaştığına bağlıdır. Yanlış tasarlanmış bir ASD, katalogdaki hassasiyetin hiçbirini sahaya yansıtmaz.
Nerede ASD doğru seçimdir
Aspirasyonlu sistem, noktasal dedektörün fiziksel olarak işe yaramadığı ya da erişilemediği yerlerde kullanılır. Sahada beş tipik gerekçe vardır:
- Çok erken uyarı gerekiyorsa. Sunucu odası, kontrol odası ve elektrik odasında hedef, kabloda başlayan aşırı ısınmayı görünür duman oluşmadan yakalamaktır. ASD, örneklenen havayı laboratuvar hassasiyetinde ölçebildiği için bu aşamayı görebilir.

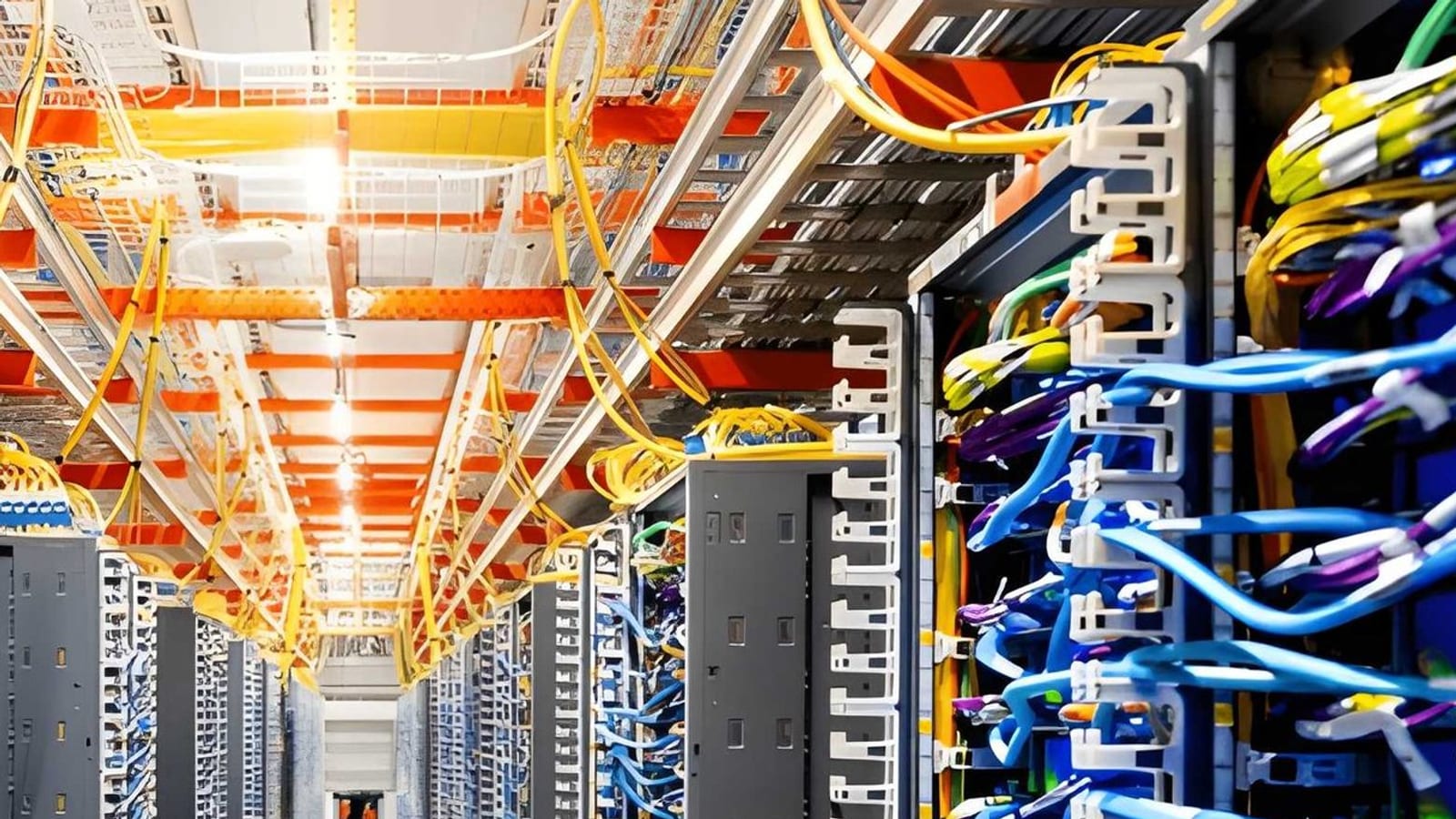

- Hava hareketi yüksekse. Veri merkezinde ve klimalı üretim hacminde duman tavanda birikmez, soğutma akışıyla sürüklenir. Örnekleme borusu doğrudan klima dönüş ağzına yerleştirilerek bu akış sistemin lehine çevrilir.
- Erişim zorsa. Yüksek raflı depo, asansör kuyusu, kablo şaftı ve asma tavan üstünde bakım için tavana çıkmak gerekmez; dedektör kapının yanında, borular içeridedir.
- Ortam sıcaklığı uç değerlerdeyse. Soğuk hava deposunda noktasal dedektör buğulanır ve donar. ASD'de mahalde yalnızca boru bulunur; cihaz normal sıcaklıktaki bir noktada çalışır, örnekleme havası gerekirse ısıtılarak yoğuşma önlenir.
- Estetik veya koruma sınırı varsa. Tarihi yapı, müze ve gösteri salonlarında tavana cihaz asılamadığı durumda ince örnekleme boruları veya kapiler uçlar kullanılır.
EN 54-20 hassasiyet sınıfları
Aspirasyonlu dedektörler EN 54-20 kapsamında üç duyarlılık sınıfına ayrılır. Sınıf, cihazın kendi hassasiyeti kadar borulamanın da onaylı olduğu anlamına gelir: bir cihaz, belirli sayıda delik ve belirli bir boru uzunluğuna kadar o sınıfı sağlar.
| Sınıf | Duyarlılık | Tipik kullanım |
|---|---|---|
| Class A | Çok yüksek | Sunucu odası, kontrol odası, telekom kabini, temiz oda — görünür duman öncesi uyarı hedeflenir |
| Class B | Artırılmış | Yüksek raflı depo, arşiv, müze, asma tavan üstü — noktasal dedektörden belirgin şekilde erken, ancak A kadar hassas değil |
| Class C | Normal | Standart mahal koruması; ASD burada hassasiyet için değil, erişilemezlik veya hava akışı sebebiyle seçilir |
Sık yapılan hata, her mahalle A sınıfı istemektir. Hassas sınıf, tozun, egzozun ve kaynak dumanının bulunduğu bir hacimde sistemin sürekli alarm vermesine yol açar. Kirli ortamda doğru kurgu, düşük sınıf ile birlikte kaba toz ayırıcı ve uygun filtre kullanmaktır.
Borulama tasarımı: sistemin gerçek mühendisliği
ASD projesinde asıl iş, boru güzergâhı ve delik dağılımıdır. Dört parametre birbirine bağlıdır ve biri değişince diğerleri yeniden hesaplanır:
Örnekleme deliği sayısı ve konumu
Her delik, bir noktasal dedektöre karşılık gelecek şekilde konumlandırılır; dolayısıyla delik yerleşimi mahal için geçerli dedektör yerleşim kurallarına uyar. Delik sayısı arttıkça her bir delikten çekilen hava payı azalır, yani sistemin nokta bazındaki hassasiyeti düşer. Cihazın onaylı azami delik sayısı aşıldığında EN 54-20 sınıfı geçersiz hale gelir.
Delik çapı ve dengeleme
Uzun bir boruda tüm delikler aynı çapta açılırsa, dedektöre yakın deliklerden çok, uzak deliklerden az hava çekilir — hattın sonu pratikte korumasız kalır. Bu yüzden delik çapları hat boyunca kademelendirilir veya boru sonuna uç deliği bırakılır. Dengeleme, tasarım yazılımında hesaplanır ve devreye almada delik başına akış ölçülerek doğrulanır.
Taşıma süresi
Taşıma süresi, dumanın en uzak örnekleme deliğinden dedektörün algılama odasına ulaşması için geçen süredir. EN 54-20 bu süre için üst sınır tanımlar; yaygın uygulama sınırı 120 saniyedir. Uzun boru, fazla dirsek ve düşük fan gücü bu süreyi uzatır. Erken uyarı için kurulan bir sistemin taşıma süresi iki dakikaya yaklaşıyorsa, "erken uyarı" iddiası büyük ölçüde kaybolmuş demektir.
Boru güzergâhı
Boru, dumanın izleyeceği yolu takip etmelidir. Klimalı hacimde bu yol tavan değil, dönüş havası ağzıdır; kabin içi korumada kabinin üst kısmıdır; yüksek depoda ise tavan altı ile raf araları birlikte değerlendirilir. Boru güzergâhının mimari kolaylığa göre çizildiği projeler, hesapta doğru görünüp sahada geç algılar.
Devreye alma ve kabul
ASD, kurulup enerji verildiğinde çalışıyor görünen ancak doğrulanmadan güvenilmemesi gereken bir sistemdir. Kabulde ölçülmesi gereken kalemler:
- Hava akışı. Her borunun akışı ölçülür ve cihazın kabul aralığına ayarlanır; akış alt ve üst sınırları, bir borunun tıkanması veya kırılması durumunda arıza üretecek şekilde ayarlanmalıdır.
- Taşıma süresi ölçümü. En uzak delikten test aeroseli verilir ve alarm süresi kronometreyle ölçülür. Hesapla ölçüm arasındaki fark, güzergâhta hesaba girmemiş bir dirsek veya kaçak olduğunu gösterir.
- Delik bazında duyarlılık. Yalnızca en uzak deliğin değil, hattın ortasındaki ve başındaki deliklerin de tepki verdiği doğrulanır — dengelemenin çalıştığı ancak böyle görülür.
- Alarm eşiği kaydı. Cihazın uyarı, ön alarm ve alarm eşikleri devreye alma raporuna yazılır. Sonraki bakımda "hassasiyet düşürülmüş mü" sorusu ancak bu kayıt varsa cevaplanabilir.
Bakımda gerçekten yapılması gerekenler
Aspirasyonlu sistemin bakımı, noktasal dedektör bakımından farklıdır ve genellikle eksik yapılır. Kritik kalemler:
- Filtre kontrolü ve değişimi. Kirlenen filtre önce debiyi düşürür, sonra cihazın kendi kirlilik telafisini sınıra dayar. Tozlu ortamda filtre ömrü aylarla ölçülür.
- Boru içi hava akışının yeniden ölçülmesi. Devreye alma değerleriyle karşılaştırılır; sapma varsa tıkanma, kaçak veya delik genişlemesi aranır.
- Örnekleme deliklerinin açıklığı. Boya, toz ve yapışkan buhar delikleri kapatabilir; bakımda deliklerin gözle ve akışla kontrolü gerekir.
- Fan ve algılama odası temizliği. Üreticinin öngördüğü periyotta yapılır; ihmal edildiğinde cihaz arıza vermeden hassasiyet kaybeder.
- Taşıma süresinin tekrar ölçülmesi. Yıllık bakımda tekrarlanan tek gerçek performans testidir.
Aspirasyonlu sistemlerin bakımını, yangın algılama sistemi periyodik bakımı kapsamında yürütüyoruz. Konunun giriş seviyesindeki anlatımı için aspiratif duman algılama yazımıza, sistemin kurulumu için algılama sistemi kurulumu sayfasına bakabilirsiniz.
Proje ve ürün
Aspirasyonlu dedektör, kanal seti, örnekleme borusu ve kapiler uç seçenekleri için ASD ürün grubuna bakabilir, mahal bazlı borulama tasarımı ve teklif için bize yazabilirsiniz.
Sık Sorulan Sorular
Aspirasyonlu duman algılama sistemi nedir?
Korunan hacimdeki havayı boru ağı üzerinden sürekli emerek merkezi bir dedektöre getiren ve orada analiz eden algılama sistemidir. Dumanın dedektöre ulaşmasını beklemek yerine havayı dedektöre taşır; bu nedenle görünür duman oluşmadan önceki aşamayı yakalayabilir.
ASD sistemi hangi durumlarda noktasal dedektöre tercih edilir?
Çok erken uyarı gerektiğinde (sunucu ve kontrol odası), hava hareketinin dumanı sürüklediği hacimlerde (veri merkezi), tavana erişimin zor olduğu yerlerde (yüksek raflı depo, şaft, asma tavan üstü), uç sıcaklıklarda (soğuk hava deposu) ve cihaz görünürlüğünün istenmediği mahallerde tercih edilir.
EN 54-20 A, B ve C sınıfı arasındaki fark nedir?
Sınıflar cihazın örnekleme deliği başına sağladığı duyarlılığı tanımlar. A sınıfı çok yüksek duyarlılıktır ve erken uyarı amaçlı hassas mahallerde kullanılır, C sınıfı normal duyarlılıktır ve ASD daha çok erişim veya hava akışı sebebiyle seçilmiştir. Sınıf yalnızca cihaza değil, onaylı boru ve delik konfigürasyonuna birlikte bağlıdır.
Aspirasyon sisteminde taşıma süresi neden önemlidir?
Taşıma süresi, en uzak örnekleme deliğinden alınan havanın dedektöre ulaşma süresidir ve sistemin gerçek tepki hızını belirler. EN 54-20 bu süreye üst sınır koyar; yaygın uygulama sınırı 120 saniyedir. Süre uzadıkça sistemin erken uyarı üstünlüğü azalır, bu yüzden devreye almada ve yıllık bakımda ölçülmelidir.
Tozlu ortamda aspirasyonlu sistem kullanılabilir mi?
Kullanılabilir, ancak hassas sınıf yerine daha düşük duyarlılık sınıfı seçilir ve önüne kaba toz ayırıcı ile uygun filtre konur. Filtre değişim periyodu temiz ortama göre belirgin şekilde kısalır; bu periyot bakım sözleşmesinde ayrıca tanımlanmalıdır.
ASD bakımında ne yapılır?
Filtre kontrolü ve değişimi, boru içi hava akışının devreye alma değerleriyle karşılaştırılması, örnekleme deliklerinin açık olduğunun doğrulanması, fan ve algılama odası temizliği ile taşıma süresinin yeniden ölçülmesi yapılır. Yalnızca alarm testi yapılan bir bakım, sistemin hassasiyet kaybını göstermez.
