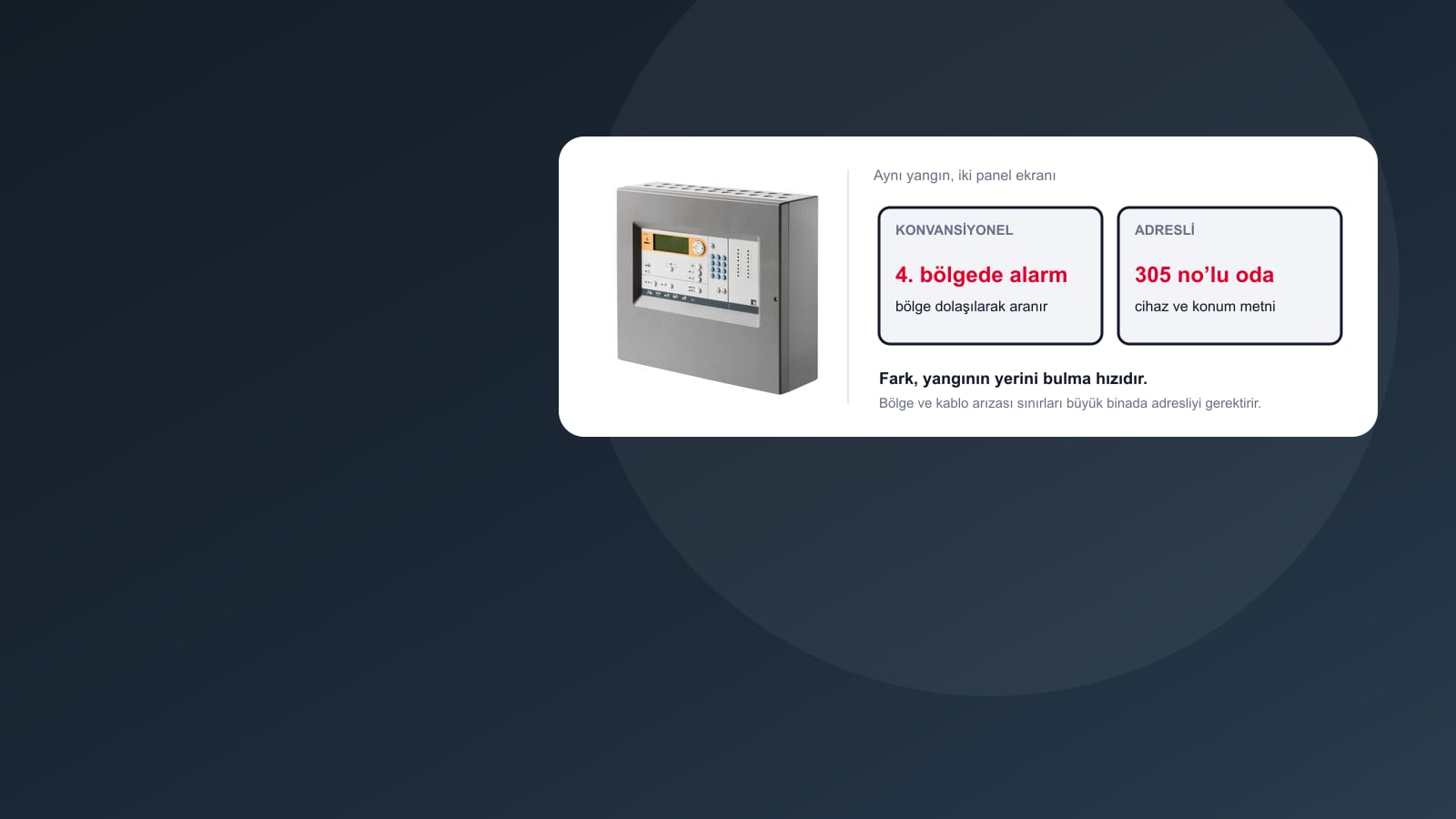

Kısa cevap: konvansiyonel sistemde panel yangının hangi bölgede (zonda) olduğunu söyler; adresli sistemde hangi cihazda olduğunu — “3. kat, 305 numaralı oda” gibi. Konvansiyonel sistem az bölgeli küçük binalarda basit ve ekonomiktir. Adresli sistem ise yangının yerini hemen gösterdiği, arızayı cihaz bazında bulduğu ve iki telli tek bir hatta yüzü aşkın cihaz taşıyabildiği için çok katlı ve çok mahalli binalarda tercih edilir. Yönetmelik sistem tipini adıyla seçmez; sistemin TS EN 54'e uygun tasarlanmasını ister (Madde 74/1) — tasarım kılavuzu TS CEN/TS 54-14'ün bölge ve arıza kuralları ise bina büyüdükçe konvansiyonel sistemi çok sayıda bölgeye ve kabloya zorlar.
Konvansiyonel Yangın Alarm Sistemi Nasıl Çalışır?
Konvansiyonel sistemde bina bölgelere (zon) ayrılır ve her bölge panelden çıkan ayrı bir iki telli hatla beslenir. Bölgedeki dedektörler ve ihbar butonları bu hatta paralel bağlanır; hattın en sonuna bir hat sonu elemanı (EOL — çoğu panelde direnç) konur. Panel hattan geçen akımı sürekli ölçer ve üç durumu birbirinden ayırır:
- Normal: hat sonu elemanının akımı ile dedektörlerin çok küçük bekleme akımı akar.
- Alarm: duman gören dedektör ya da basılan buton hatta bir alarm direnci bağlar, akım yükselir; panel o bölgenin alarm ışığını yakar ve sirenleri çalıştırır. Katalogdaki bir konvansiyonel dedektörde bu değer 470 ohm alarm direnciyle 50 mA olarak verilir.
- Arıza: kablo koparsa ya da bir dedektör tabanından çıkarılırsa hat sonu elemanı devreden düşer ve akım normal değerin altına iner, kablo kısa devre olursa akım aşırı yükselir; panel bölgeyi “arıza” olarak gösterir.
Panel yalnız bölgeyi bilir: aynı hattaki 20 dedektörden hangisinin alarm verdiğini göstermez. Dedektörlerin üzerindeki kırmızı ışık, alarm veren cihazı bölge dolaşılırken bulmaya yarar. Panel büyüklüğü de bölge sayısıyla anlatılır; katalogdaki modeller 1 ve 2 bölgeli küçük panellerden başlar, 28 bölgeli bir panel ek kartlarla 48 bölgeye çıkar; üreticilerin bölge başına verdiği sınır modele göre 20 ile 32 dedektör arasındadır. Bölge mantığını, hat sonu direncini ve panel tiplerini konvansiyonel yangın algılama sistemleri sayfasında ayrıntılı anlattık.
Adresli Yangın Alarm Sistemi Nasıl Çalışır?
Adresli sistemde cihazlar panelden çıkıp yeniden panele dönen iki telli bir halkaya, loopa (çevrim) bağlanır. Her dedektör, buton, siren ve giriş/çıkış modülünün kendine ait bir adresi vardır; panel bütün cihazları sırayla sorgular ve her birinin durumunu ayrı ayrı bilir. Devreye alma sırasında her adrese “B Blok 3. kat koridor” gibi bir konum metni yazılır; alarm ya da arıza ekranda bu metinle görünür.
- Analog adresli sistemlerde dedektör ölçtüğü değeri panele gönderir, alarm kararını panel verir. Böylece gece-gündüz farklı duyarlılık, kirlenen dedektör için bakım uyarısı gibi özellikler mümkün olur (özellikler markaya göre değişir).
- Loop halkadır: kablo tek bir noktadan koparsa panel hattı iki uçtan besler ve hiçbir cihaz kaybolmaz.
- Kısa devre izolatörü (EN 54-17) kısa devre olan parçayı ayırır; yalnız iki izolatör arasındaki cihazlar devreden çıkar. Yeni cihazların birçoğunda izolatör gövdenin içindedir.
- Kapasite loop başına sayılır ve protokole göre değişir: katalogdaki örneklerde tek loop'lu bir panel 126 adres, iki loop'lu bir panel toplam 500 adres taşır.
Adresli dedektör yalnız kendi protokolünü konuşan panelle çalışır; farklı protokollerin cihazları aynı loop'ta karışmaz. Hangi cihazların panelle birlikte çalışabildiği, üreticinin EN 54-13 kapsamında verdiği uyumluluk listesinden okunur. Loop mimarisi (Class A/B), protokoller ve panel ağı için adresli yangın algılama sistemleri sayfasına bakabilirsiniz.
Adresli ve Konvansiyonel Karşılaştırma
| Ölçüt | Konvansiyonel | Adresli |
|---|---|---|
| Yangının yeri | Bölge (zon) — “4. bölge” | Cihaz ve konum metni — “305 no'lu oda” |
| Kablo düzeni | Her bölgeye panelden ayrı hat; hat sonunda EOL | Panelden çıkıp panele dönen loop; bir loop'ta çok sayıda bölge |
| Kablo kopması | Kopuk noktadan sonraki cihazlar devre dışı | Halka iki uçtan beslenir, cihaz kaybı olmaz |
| Kısa devre | Bütün bölge devre dışı | Yalnız iki izolatör arasındaki parça devre dışı |
| Arıza bulma | Bölge içinde tek tek aranır | Panel cihazı söyler: kayıp cihaz, kirli dedektör, çift adres |
| Senaryo (asansör, damper, kapı tutucu, söndürme) | Bölge bazında, sınırlı | Cihaz bazında programlanır |
| Genişleme | Yeni bölge = panele yeni hat, gerekirse daha büyük panel | Kapasite yetiyorsa mevcut loop'a cihaz eklenir |
| Cihaz uyumu | Panelle uyumlu konvansiyonel cihazlar; hat sonu değeri panele göre | Yalnız aynı protokol; markaya bağlı |
| Uygun bina | Az bölgeli küçük yapılar | Çok katlı, çok mahalli binalar; otel, hastane, AVM, fabrika |
Bina Büyüdükçe Neden Adresli? Bölge ve Kablo Arızası Kuralları
Yönetmeliğin çerçevesi kısadır: sistem TS EN 54'e uygun tasarlanıp kurulur (BYKHY 74/1), kablolar da kopukluğa, kısa devreye ve toprak kaçağına karşı sürekli izlenir (74/2). Tasarımın ayrıntısı TSE CEN/TS 54-14:2018'dedir ve sistem tipini asıl belirleyen kurallar buradadır:
| Kural | Sınır | Sistem tipine etkisi |
|---|---|---|
| Bir algılama bölgesinin döşeme alanı | En çok 2.000 m² | Büyük katlar birden çok bölgeye, dolayısıyla birden çok hatta bölünür |
| Bölgedeki nokta tipi dedektör sayısı | 32'yi aşmamalı | Kalabalık katlarda ek bölge gerekir |
| Arama mesafesi | Bölgeye girişten en uzak arama noktasına 60 m | Uzun koridorlu katlar bölünür |
| Tek kısa devre ya da kopukluk | 32'den fazla otomatik dedektörü ya da 10'dan fazla ihbar butonunu devre dışı bırakmamalı | Bölge büyüklüğü bu sayılarla da sınırlanır |
| Bir devrede iki arıza | 10.000 m²'den büyük alanda ya da 5'ten fazla yangın bölmesinde cihazları devre dışı bırakmamalı (hangisi küçükse) | Adresli sistemde bir loop'un kapsayabileceği alanı da sınırlar |
Aynı standart, sinyal yolları loop olarak çekildiğinde izolatörlerin en azından algılama bölgesi sınırlarına konmasını ister. Adresli sistemde bölge artık ayrı bir kablo değil, loop üzerindeki izolatörlerle sınırlanan bir yazılım tanımıdır; birkaç katın bölgeleri aynı loop'ta durabilir; bir loop'un kapsayabileceği alanı yukarıdaki iki arıza kuralı (10.000 m² ya da 5 yangın bölmesi) sınırlar. Konvansiyonel sistemde ise her bölge panele kadar ayrı bir kablo, paneldeki ayrı bir giriş ve ayrı bir arıza noktası demektir. Bina büyüdükçe kablo, işçilik ve panel büyüklüğü konvansiyonel tarafta hızla artar; adresli sistemin cihaz başına yüksek maliyeti bu noktada kapanır.
Hangisini Seçmeli?
Adresli sistem seçin, eğer:
- bina birden çok katlıysa ya da bir katı bile birkaç bölgeye bölünmek zorundaysa,
- yangının yerinin oda bazında bilinmesi gerekiyorsa — otel, hastane, yurt, huzurevi, okul,
- alarmla birlikte asansör, duman damperi, kapı tutucu, basınçlandırma ya da söndürme gibi senaryolar çalışacaksa,
- bina ileride büyüyecek ya da bölümleri farklı kiracılara geçecekse,
- bakımı kolaylaştırmak, arızayı cihaz bazında görmek istiyorsanız.
Konvansiyonel sistem yeterlidir, eğer:
- yapı tek katlı ya da küçükse ve birkaç bölgeyle kapanıyorsa — dükkân, küçük ofis, küçük atölye,
- alarm senaryosu “sirenleri çalıştır, itfaiyeye haber ver” ile sınırlıysa,
- bütçe kısıtlıysa ve bina büyümeyecekse.
İki sistem birbirini dışlamaz: birçok adresli panelde konvansiyonel dedektörler bir bölge (zon) modülü üzerinden loop'a bağlanabilir. Bu yol, patlayıcı ortam bulunan alanlarda güvenlik bariyeri üzerinden beslenen kendinden emniyetli (Ex i) konvansiyonel dedektörler (ex-proof yangın algılama) ya da kademeli yenilenen eski sistemler için kullanılır. Kablo çekilemeyen tarihi ya da kiralık binalarda üçüncü bir seçenek de kablosuz yangın algılamadır.
Maliyet: Hangisi Daha Ucuz?
Cihaz başına bakıldığında konvansiyonel ucuzdur; adresli dedektör, buton ve panel daha pahalıdır. Ancak toplam maliyeti yalnız cihaz fiyatı belirlemez:
- Kablo ve işçilik: konvansiyonelde her bölge için panele ayrı hat çekilir; büyük binada kablo metrajı ve işçilik adresliyi geçebilir.
- Panel: bölge sayısı arttıkça konvansiyonel panel büyür ya da ek kart ister; adresli panel loop sayısıyla büyür.
- Devreye alma: adresli sistemde her cihaza adres ve konum metni girilir, senaryo programlanır; bu ek bir mühendislik işidir.
- Bakım ve arıza: adresli sistem arızayı cihaz bazında gösterdiği için arıza arama süresi kısalır; kirlenen dedektörü önceden bildiren modeller yanlış alarmı azaltır.
Küçük bir yapıda konvansiyonel sistemin toplam maliyeti belirgin biçimde düşüktür; bina büyüdükçe fark kapanır ve çok katlı binalarda adresli sistem toplam maliyette çoğu zaman rekabetçi hâle gelir. Projenize göre iki seçeneği aynı keşifle karşılaştırmalı fiyatlandırabiliriz.
Mevcut Konvansiyonel Sistemi Adresliye Çevirmek
Tam dönüşümde panel ve bütün dedektörler (tabanları dahil) değişir, çünkü adresli cihazlar kendi protokolünü konuşan panel ister; kademeli geçişte bazı bölgeler bir süre zon modülü üzerinden konvansiyonel kalabilir. Kablonun yeniden kullanılıp kullanılamayacağı ise üç şeye bağlıdır: kablonun tipinin ve kesitinin yeni sistemin üreticisinin loop şartlarını karşılaması (BYKHY Madde 83/4 kabloların üretici spesifikasyonuna uygun olmasını ister), bölge hatlarının bir halka oluşturacak şekilde birleştirilebilmesi ve güzergâhın izolatör yerleşimine uygun olması. Bir marka üretimden kalktığında da aynı soru doğar; örneğin üretimden kalkan Cooper CF panellerini ayrıca ele aldık.
Seçenekleri modellerle karşılaştırmak için adresli yangın alarm panelleri ve konvansiyonel yangın alarm panelleri sayfalarına, kablo bağlantısının ayrıntıları için bağlantı şemaları rehberine, ihale dosyası için adresli yangın algılama şartnamesine bakabilirsiniz.
Sık Sorulan Sorular
Adresli yangın alarm sistemi nedir?
Her dedektörün, butonun ve sirenin kendine ait bir adresle panele bağlandığı sistemdir. Cihazlar panelden çıkıp panele dönen iki telli bir halkaya (loop) bağlanır; panel her cihazı ayrı tanıdığı için alarmın ya da arızanın hangi cihazda olduğunu konum metniyle birlikte gösterir.
Konvansiyonel yangın alarm sistemi nedir?
Binanın bölgelere (zon) ayrıldığı ve her bölgenin panelden ayrı bir hatla beslendiği sistemdir. Panel alarmın hangi bölgede olduğunu gösterir, hangi dedektörde olduğunu göstermez. Az bölgeli küçük binalarda basit ve ekonomik bir çözümdür.
Adresli ile konvansiyonel arasındaki fark nedir?
Konvansiyonel sistem yangının yerini bölge olarak, adresli sistem cihaz olarak gösterir. Adresli sistemde tek bir iki telli loop'a çok sayıda cihaz bağlanır, kablo koptuğunda halka iki uçtan beslenir, kısa devrede yalnız iki izolatör arasındaki parça devre dışı kalır ve alarm senaryoları cihaz bazında programlanır.
Hangi binada adresli sistem zorunludur?
Yönetmelik sistem tipini adıyla zorunlu tutmaz; TS EN 54'e uygun tasarım ister (Madde 74/1) ve Ek-7 binalarında algılayıcıların TS EN 54-14'e göre yerleştirilmesini şart koşar (Madde 75/5). Bir bölgenin 2.000 m²'yi, tek bir kablo arızasında devre dışı kalan cihazların 32 dedektör ya da 10 butonu aşmaması gibi kurallar, büyük binalarda konvansiyonel sistemi çok sayıda hatta zorladığı için pratikte adresli sistem seçilir.
Konvansiyonel dedektör adresli panele bağlanır mı?
Doğrudan bağlanmaz; adresli panel yalnız kendi protokolündeki cihazları tanır. Birçok adresli sistemde ise konvansiyonel dedektörler bir bölge (zon) modülü üzerinden loop'a bağlanabilir. Bu yöntem ex-proof alanlarda ve kademeli yenilenen sistemlerde kullanılır; modülün hangi dedektörlerle uyumlu olduğu üreticinin listesinden kontrol edilir.
Farklı marka adresli cihazlar aynı panelde çalışır mı?
Genel olarak hayır. Her üreticinin adresli protokolü kendine özgüdür ve panel yalnız uyumluluk listesindeki cihazları tanır. Bu yüzden adresli bir sisteme ek ya da yedek parça alınırken panelin markası, modeli ve protokolü bilinmelidir.
