Alev dedektörü, yangının ürününü değil kendisini görür. Duman birikmesini ya da tavanın ısınmasını beklemez; alevin yaydığı ışımayı doğrudan algılar. Bu yüzden yanıcı sıvı ve gazın bulunduğu, yangının saniyeler içinde büyüdüğü hacimlerde tek pratik erken algılama yöntemidir — ve bu yüzden optik bir cihazın görüş hattı sorunlarının tamamını devralır.
Hangi teknoloji nerede
Alev dedektörleri, alevin yaydığı elektromanyetik ışımanın hangi bandını izlediklerine göre ayrılır. Her bandın kendi kör noktası ve kendi parazit kaynağı vardır:
| Tip | Güçlü olduğu yer | Zayıf olduğu yer |
|---|---|---|
| UV | Çok hızlı tepki; hidrojen ve metanol gibi az görünür alev veren yakıtlarda üstün | Kaynak arkı, elektrik arkı, X-ışını ve bazı aydınlatmalarda yanlış alarm; yoğun duman ve yağ filmi UV'yi soğurur |
| IR (tek bant) | Dumanlı ortamda görüşü korur; hidrokarbon alevine duyarlı | Sıcak yüzey, fırın ağzı, güneş yansıması ve titreşen sıcak cisimlerde yanılabilir |
| IR3 (üç bant) | Hidrokarbon alevinin karakteristik bandını, iki referans bandıyla karşılaştırarak doğrular; endüstriyel sahanın standart tercihi | Görüş hattı gerektirir; su filmi ve kalın buz katmanı menzili kısaltır |
| UV/IR | İki farklı fiziği aynı anda arar; her iki bandın da onaylaması gerektiği için yanlış alarm oranı düşüktür | Her iki bandın da görünmesi gerektiğinden çok dumanlı senaryolarda geç kalabilir |
Pratik kural: kaynakhane, atölye ve bakım sahasında UV tek başına kullanılmaz. Fırın, kurutma hattı ve sıcak yüzeyin bulunduğu yerde tek bantlı IR kullanılmaz. Bu iki kısıt, endüstriyel projelerin çoğunu IR3 veya UV/IR'e götürür.
EN 54-10 sınıfları ve mesafe
Bina içi kullanılan alev dedektörleri EN 54-10 kapsamında sınıflandırılır. Sınıf, cihazın standart bir test yangınını hangi mesafeden algılayabildiğini gösterir: Sınıf 1 en uzak mesafeden, Sınıf 3 en yakın mesafeden algılayan sınıftır.
Burada yaygın bir yanlış anlama vardır. "Bu cihaz 25 metreden algılar" ifadesi, belirli boyutta bir referans yangın içindir. Algılanan şey ışımanın şiddeti olduğu ve ışıma mesafenin karesiyle azaldığı için, korunmak istenen yangın referanstan küçükse etkin mesafe hızla kısalır. Örnek olarak, mesafeyi iki katına çıkarmak, aynı tepki süresi için yaklaşık dört kat daha büyük bir alev gerektirir.
Bu nedenle proje aşamasında sorulacak soru "kaç metreden görür" değil, şudur: Bu bölgede müdahale edilebilir sayılan en küçük yangın hangi boyuttadır ve cihaz onu bulunduğu noktadan görebilir mi?
Görüş konisi ve yerleşim
Alev dedektörünün kapsama alanı bir daire değil, cihazdan dışarı açılan bir konidir. Koninin ekseninden uzaklaştıkça duyarlılık azalır; kenarda kalan bir yangın, eksende olsa algılanacak mesafenin çok altında kalır. Yerleşimde bunun üç sonucu vardır:
- Cihaz yüksekten ve eğik bakar. Tipik uygulamada dedektör, korunan zeminin köşesinden aşağı doğru açılı monte edilir; böylece hem geniş bir taban alanı konisi içine girer hem lensin üstünde toz birikmesi azalır.
- Gölge bölgeler haritalanır. Tank, kolon, makine gövdesi ve raf, koninin arkasında görülemeyen hacim üretir. Bu bölgeler ya ikinci bir cihazla karşıdan görülür ya da farklı bir algılama teknolojisiyle kapatılır.
- Çakışma bilinçli kurulur. Kritik bölgelerde iki cihaz farklı açılardan aynı alanı görecek şekilde yerleştirilir; bu hem gölgeyi kapatır hem de söndürmeyi iki cihazın onayına bağlama (çapraz bölge) imkânı verir.
Yanlış alarmın gerçek kaynakları
Alev dedektörlerinde yanlış alarm, genellikle cihaz kalitesinden değil, ortamın hesaba katılmamasından doğar. Sahada en sık karşılaştıklarımız:
- Kaynak arkı. Bakım ekibinin haber vermeden yaptığı kaynak, UV bileşenli cihazları tetikler. Çözüm, bakım işlerinde sıcak çalışma izni prosedürü ve o bölgenin geçici olarak izole edilmesidir.
- Doğrudan ve yansıyan güneş ışığı. Kapı açıldığında içeri giren düşük açılı güneş, IR bileşenli cihazlarda titreşimli bir sinyal üretebilir. Cihazın kapıya ve pencereye bakmayacak şekilde yönlendirilmesi ilk çözümdür.
- Sıcak yüzey ve fırın ağzı. Titreşen sıcak cisim, alev titreşimine benzer frekans üretir. Bu bölgelerde çok bantlı doğrulama yapan cihazlar seçilir.
- Lens kirlenmesi. Boyahane, dolum ve un/talaş ortamında lens üzerinde film oluşur ve cihaz körleşir. Bu sebeple alev dedektörlerinde otomatik optik yol testi özelliği önemlidir: cihaz kendi lensinin kirliliğini ölçer ve belirli eşiğin altına düştüğünde arıza verir.
Patlayıcı ortam kullanımı

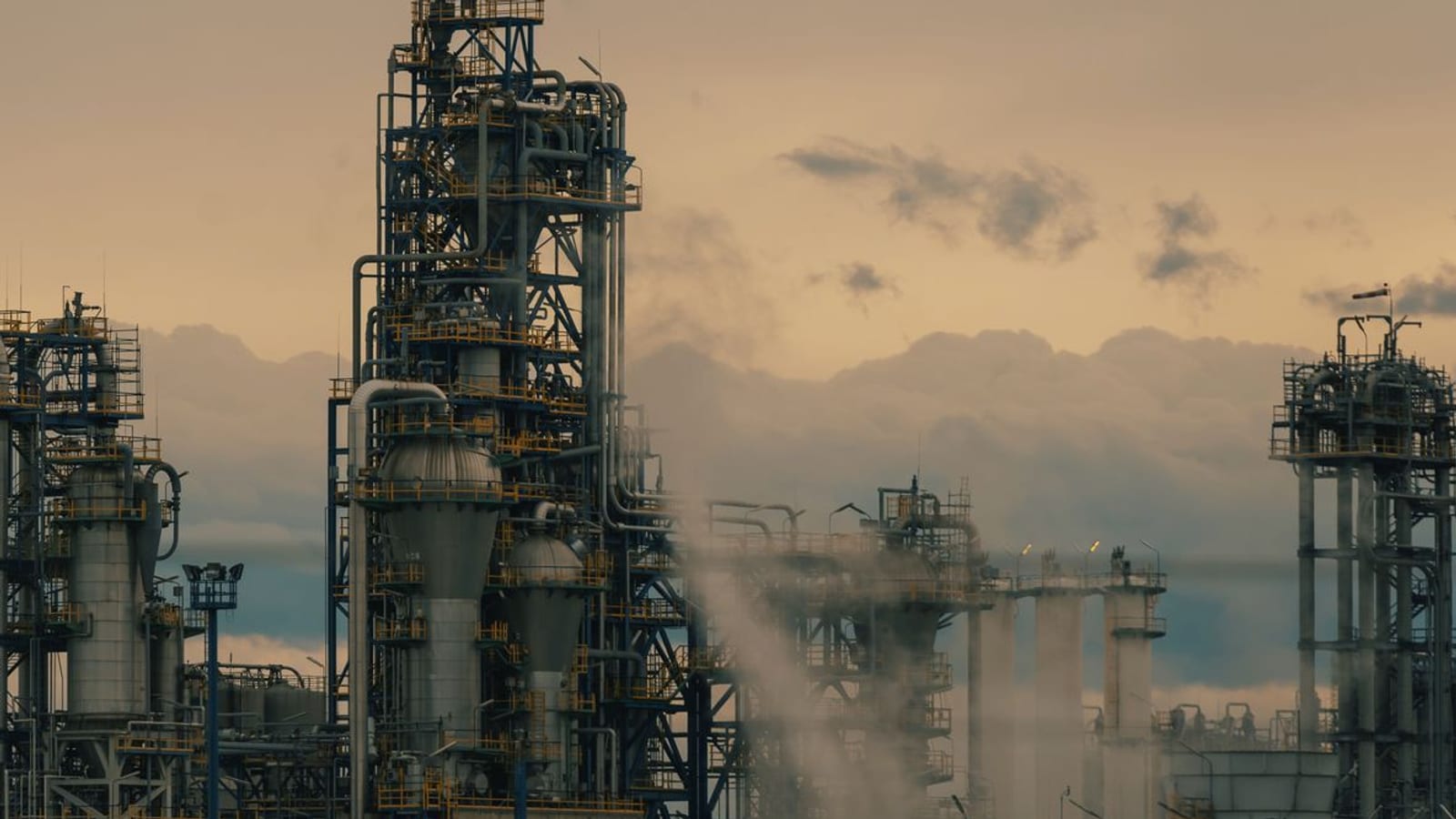

Alev dedektörü uygulamalarının önemli bölümü, patlayıcı ortam sınıflandırması yapılmış hacimlerdedir: yanıcı sıvı dolum ve transfer alanları, LPG-LNG tesisleri, boya kabinleri, solvent depoları, akaryakıt istasyonları. Bu hacimlerde cihazın bölge sınıfına uygun sertifikalı olması gerekir; kablolama, sızdırmazlık ve topraklama detayları da sertifikanın parçasıdır. Cihaz doğru, montaj detayı yanlış olduğunda uygunluk kaybolur. Bölge sınıflandırması, koruma tipleri ve sertifikayı bozan montaj hataları için exproof yangın algılama sayfamıza bakınız.
Alarm ne yapmalı
Alev dedektörünün siren çaldırmakla yetinmesi, bu teknolojiyi kullanmanın amacını boşa çıkarır. Kazanılan saniyeler, ancak otomatik bir eyleme bağlandığında değer üretir:
- Proses durdurma. Dolum, transfer pompası ve besleme hattı kapatılır. Beslemesi kesilmeyen bir yanıcı sıvı yangınında söndürme kalıcı olmaz.
- Söndürmenin tetiklenmesi. Bölgeye göre gazlı, köpüklü, su sisi veya deluge sistemi devreye alınır. Yanlış boşaltmayı önlemek için genellikle iki cihazın onayı (çapraz bölge) aranır.
- Havalandırma ve damper. Solvent buharını taşıyan aspirasyon durdurulur veya yönlendirilir.
- Uzaktan bildirim. Vardiya dışı saatlerde tesiste kimse yoksa, alarmın panelde kalmasının bir anlamı yoktur.
Bakım
Alev dedektörü bakımında üç kalem esastır: lens temizliği, üreticinin onayladığı test kaynağıyla (test lambası) gerçek tepki testi ve cihazın kendi optik yol testi değerinin okunması. Ek olarak cihazın yönü ve açısı kontrol edilir — sahada en sık karşılaştığımız sessiz arıza, bakım veya tesis değişikliği sırasında cihazın farkında olmadan döndürülmüş olmasıdır. Yönü değişen dedektör arıza vermez, sadece artık başka bir yeri korur.
Periyodik bakım kapsamımız için algılama sistemi bakımı sayfasına, konunun giriş anlatımı için alev dedektörü yazımıza bakabilirsiniz.
Proje ve ürün
UV, IR, IR3 ve UV/IR alev dedektörleri ile ATEX sertifikalı modeller için alev dedektörü ürün grubuna bakabilir, bölgenizin görüş hattı ve mesafe analizi için bize yazabilirsiniz.
Sık Sorulan Sorular
Alev dedektörü nasıl çalışır?
Alevin yaydığı ultraviyole veya kızılötesi ışımayı algılar. Duman veya ısı birikmesini beklemediği için yanıcı sıvı ve gaz yangınlarına saniyeler içinde tepki verir. Buna karşılık optik bir cihaz olduğu için yangını yalnızca görüş hattı içindeyse algılayabilir.
IR3 alev dedektörü ile UV dedektör arasındaki fark nedir?
UV dedektör çok hızlıdır ancak kaynak arkı ve elektrik arkından etkilenir, yoğun duman ve yağ filmi görüşünü kapatır. IR3 ise hidrokarbon alevinin karakteristik kızılötesi bandını iki referans bandıyla karşılaştırarak doğrular; dumanlı ortamda görüşünü korur ve sıcak yüzey kaynaklı yanlış alarmlara karşı dirençlidir. Endüstriyel sahada IR3 veya UV/IR kombinasyonu tercih edilir.
Alev dedektörü kaç metreye kadar algılar?
Belirtilen mesafe, standart boyutta bir referans yangın içindir. Algılanan ışıma mesafenin karesiyle azaldığından, korunacak yangın referanstan küçükse etkin mesafe belirgin biçimde kısalır. Doğru hesap, mesafe ile birlikte müdahale edilebilir sayılan en küçük yangın boyutunun tanımlanmasıyla yapılır.
Kaynak yapılan atölyede alev dedektörü kullanılabilir mi?
Kullanılabilir, ancak UV bileşenli cihaz tek başına uygun değildir; kaynak arkı UV bandında güçlü ışıma yapar. Bu tür ortamlarda çok bantlı IR doğrulama yapan cihazlar seçilir ve sıcak çalışma sırasında bölgenin geçici izolasyonu prosedüre bağlanır.
Boyahanede hangi yangın algılama kullanılmalı?
Boya kabini ve solvent bölgesinde alev dedektörü esastır; solvent yangını duman birikmesini beklemeye izin vermez. Cihaz, bölgenin patlayıcı ortam sınıfına uygun sertifikalı olmalı, lens kirlenmesini kendi ölçen optik yol testli model seçilmeli ve alarm çıkışı boya besleme ile aspirasyonu durduracak şekilde bağlanmalıdır.
