Yapısal kablolama ve ağ altyapısı: bütün sistemlerin üstünde durduğu zemin
Kamera, IP telefon, geçiş kontrol, anons ve bina otomasyonu bugün aynı ağ altyapısı üzerinde çalışıyor. Bu yüzden ağ, projede en son düşünülmesi gereken kalem değil, ilk düşünülmesi gereken kalemdir. Zayıf kablolanmış bir binada en iyi kamerayı da alsanız görüntü takılır; doğru kurulmuş bir altyapı ise on yılı aşkın süre boyunca üzerine yeni sistemler eklemenize izin verir.
HDMI & KVM Dağıtım
HDMI & KVM Dağıtım
HDMI & KVM Dağıtım
Switch
Projeksiyon
Projeksiyon
Switch
Fiber Ürünler
Fiber Ürünler
El Aleti & Test Cihazı
El Aleti & Test Cihazı
El Aleti & Test Cihazı
El Aleti & Test Cihazı
HDMI & KVM Dağıtım
Switch
UPS & Güç
UPS & Güç
UPS & Güç
UPS & Güç
El Aleti & Test Cihazı
El Aleti & Test Cihazı
Kabinet & Rack
Kabinet & Rack
Kabinet & Rack
Kabinet & Rack
Kabinet & Rack
Kabinet & Rack
Kabinet & Rack
Kabinet & Rack
Kabinet & Rack
HDMI & KVM Dağıtım
Switch
Switch
Switch
Patch Panel & Keystone
Switch
Switch
Switch
Kablosuz Köprü (Bridge)
PoE Enjektör
PoE Enjektör
PoE Enjektör
PoE Enjektör
Router & Firewall
Kablosuz Erişim Noktası (AP)
Kablosuz Erişim Noktası (AP)
Switch
Switch
Switch
Switch
Switch
Switch
Switch
Switch
Switch
Switch
PoE Enjektör
PoE Enjektör
PoE Enjektör
SwitchSeçim rehberi ve sık sorulanlar
Kablo seçimi
| Kablo | Taşıdığı | Nerede kullanılır |
|---|---|---|
| Cat6 | 1 Gbit/s (100 m) | Genel amaçlı priz, IP telefon, çoğu IP kamera — bugünün asgari standardı |
| Cat6A | 10 Gbit/s (100 m) | Omurga katları, yoğun kamera hatları, uzun ömür hedeflenen kurumsal binalar |
| Fiber optik | 10 Gbit/s ve üzeri, uzun mesafe | Binalar arası, katlar arası omurga, 100 m’yi aşan mesafeler |
| Koaksiyel (RG-6) | Analog kamera, TV/uydu sinyali | Mevcut tesiste analog kamera ve merkezi TV dağıtımı |
Switch seçimi
| Tip | Ne sağlar | Ne zaman gerekir |
|---|---|---|

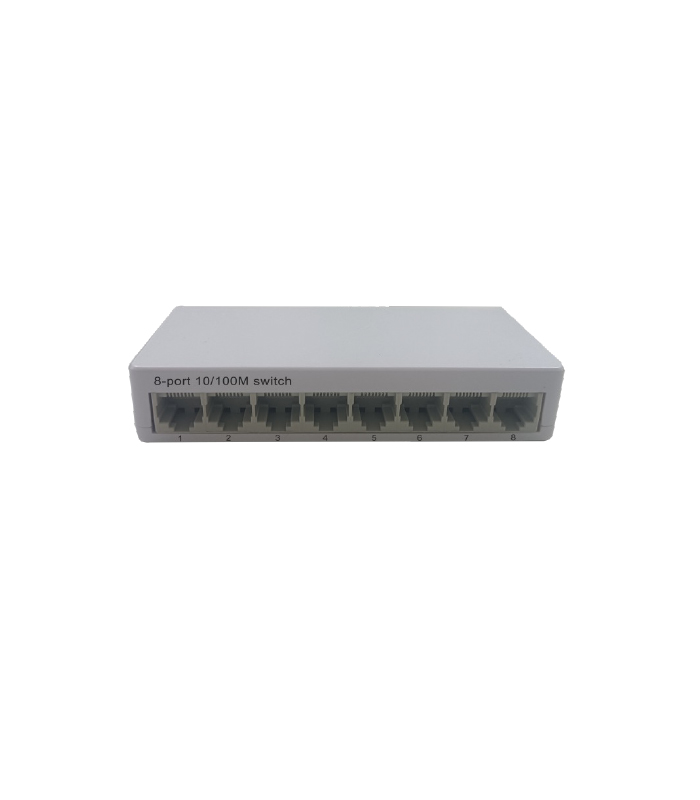

| Yönetilemez (unmanaged) | Tak-çalıştır bağlantı | Birkaç cihazlı küçük ofis; ayar ve izleme gerekmiyorsa |
| Yönetilebilir (managed) | VLAN, port bazlı izleme, öncelik (QoS), uzaktan yönetim | Kamera/telefon/veri aynı altyapıyı paylaşıyorsa — ayrılması şart |

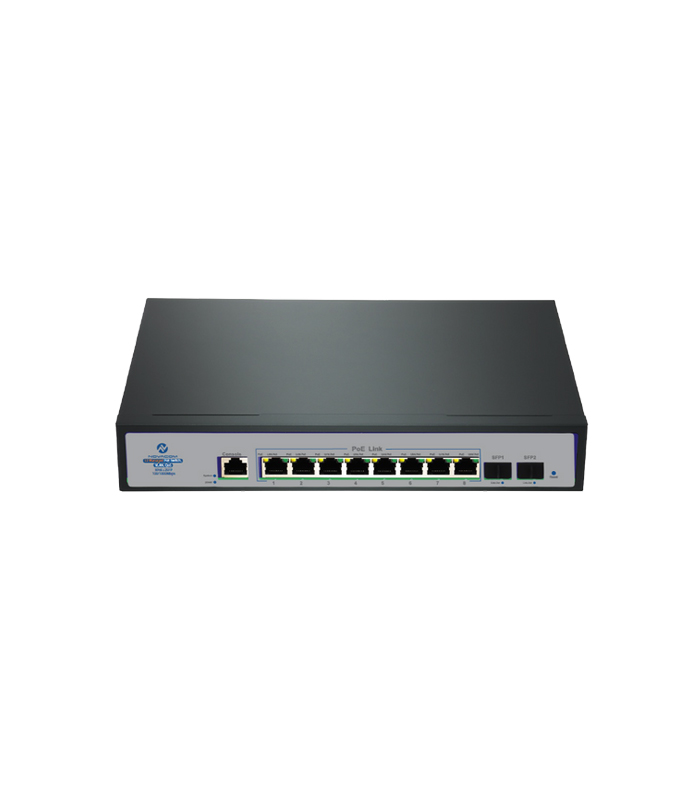

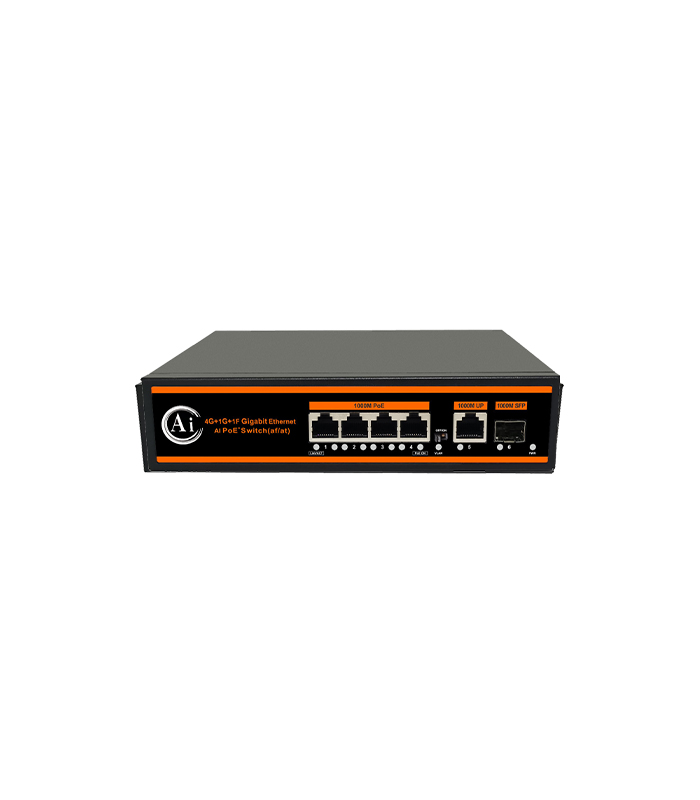

| PoE / PoE+ | Cihaza veri ile birlikte elektrik verir | IP kamera, IP telefon, kablosuz erişim noktası; ayrı priz çekme derdini bitirir |
Sahada en çok soruna yol açan noktalar
- Bakır kabloda toplam mesafe 100 metredir: kabinden prize kalıcı hat en fazla 90 metre, iki uçtaki patch kabloları için 10 metre pay bırakılır. Bu sınırın aşıldığı hatlar bazen "çalışıyor gibi" görünür ama yük bindiğinde kopar — en zor teşhis edilen arıza tipidir.
- PoE bütçesi, switch’in toplam watt kapasitesidir. Sekiz kamerayı sekiz porta takmak yetmez; kameraların (özellikle gece IR yakan veya ısıtıcılı modellerin) toplam tüketimi switch kapasitesini aşmamalıdır. Aksi hâlde geceleri rastgele kameralar düşer.
- Kamera, telefon ve ofis bilgisayarları aynı ağda ayrışmadan çalıştığında hem güvenlik hem performans sorunu doğar. Yönetilebilir switch üzerinde VLAN ile ayırmak, kameraların ofis ağına, ofisin de kameralara gereksiz erişimini keser.
- Ses ve görüntü trafiği gecikmeye duyarlıdır; ağda öncelik (QoS) tanımlanmazsa büyük bir dosya aktarımı telefon görüşmesini bozar.
- Kablolama bittiğinde her hat cihazla test edilip raporlanmalıdır. Bu rapor, ilerideki arızalarda "kablo mu, cihaz mı" tartışmasını bitiren tek belgedir; sertifikalı ölçüm yapmayan bir kurulum yarım teslim edilmiş sayılır.

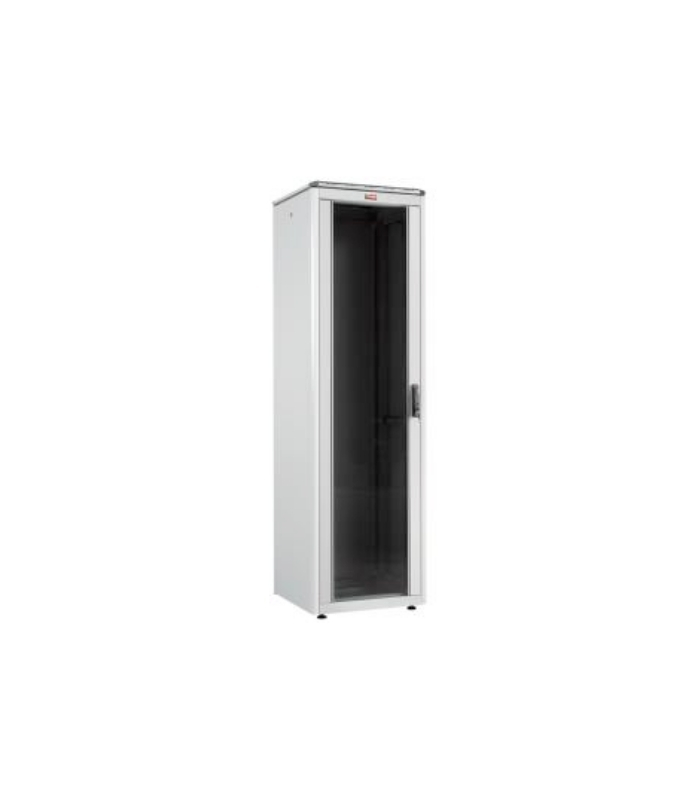

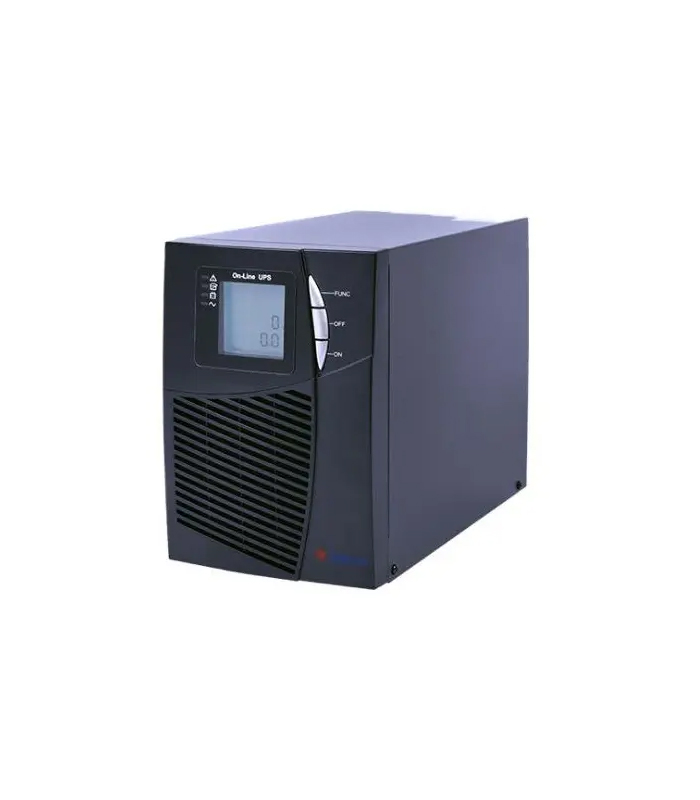

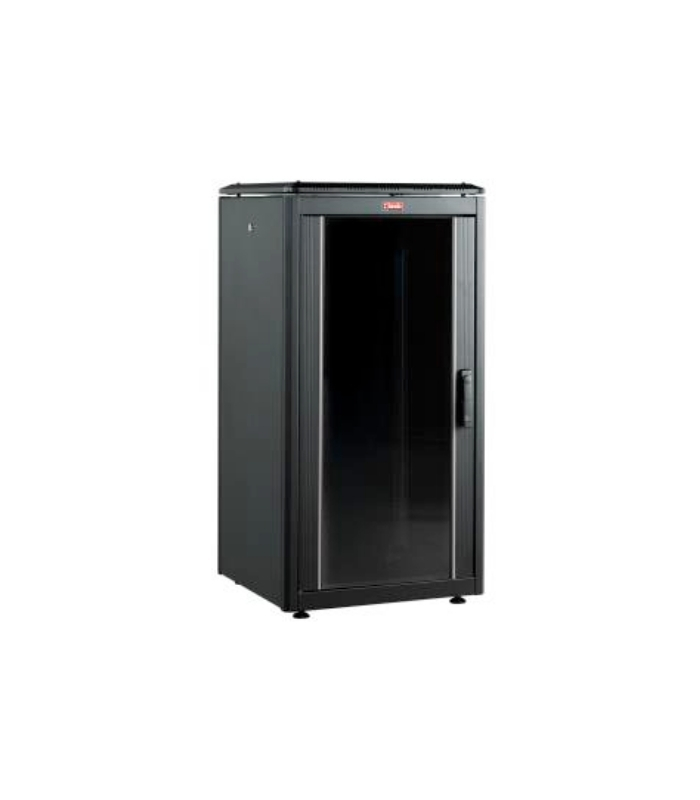

- Kabin (rack) planlaması küçümsenmemelidir: yeterli havalandırma, düzenli patch panel, etiketleme ve kesintisiz güç kaynağı. Etiketsiz bir kabin, iki yıl sonra her arızada saatler kaybettirir.

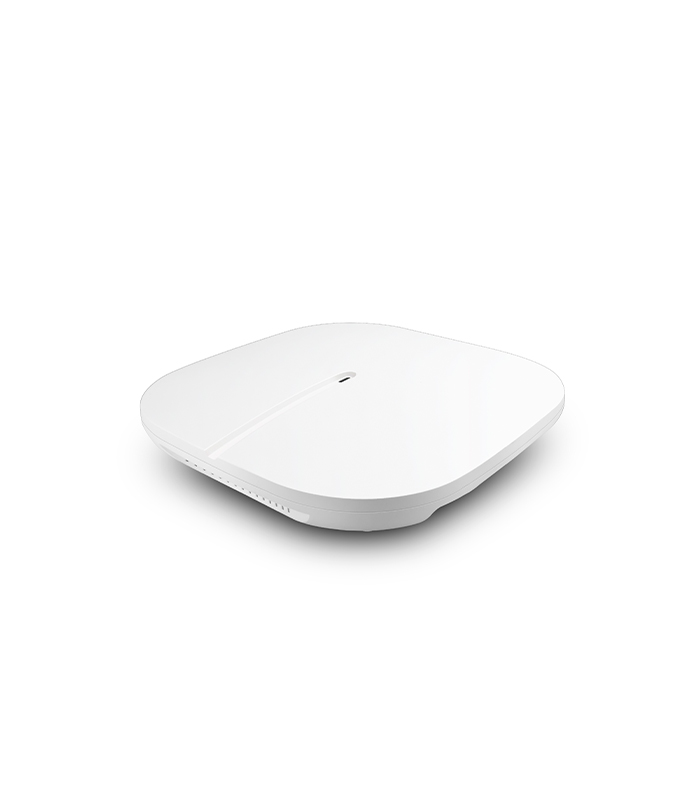

- Kablosuz ağ, kablolu altyapının yerine geçmez; erişim noktaları da kabloyla beslenir. Kapsama, cihaz yoğunluğuna ve duvar yapısına göre planlanır — "bir modem yeter" yaklaşımı orta büyüklükteki ofislerde bile yetersiz kalır.
Kablolama, bir binada en uzun ömürlü ve değiştirilmesi en zahmetli katmandır: cihazlar 5–7 yılda yenilenir, kablo duvarın içinde onlarca yıl kalır. Bu yüzden kablo ve işçilikte yapılan tasarruf, birkaç yıl sonra alçıpan sökülerek geri ödenir. Tavsiyemiz nettir: kabloyu bir sonraki neslin ihtiyacına göre seçin (bugün en az Cat6, mümkünse omurgada Cat6A/fiber), priz sayısını ihtiyacın biraz üstünde bırakın ve boş boru/kanal payı ayırın.
Sık sorulanlar
Kameralarım için ayrı kablolama mı gerekir?
IP kameralarda hayır — aynı yapısal kablolama kullanılır ve kamera PoE ile aynı kablodan beslenir. Ancak kamera hatlarının switch üzerinde ayrı bir VLAN’a alınması ve PoE bütçesinin kamera yüküne göre hesaplanması gerekir. Analog kameralarda ise ayrı koaksiyel hat gerekir.
100 metreden uzak bir noktaya nasıl bağlantı götürürüz?

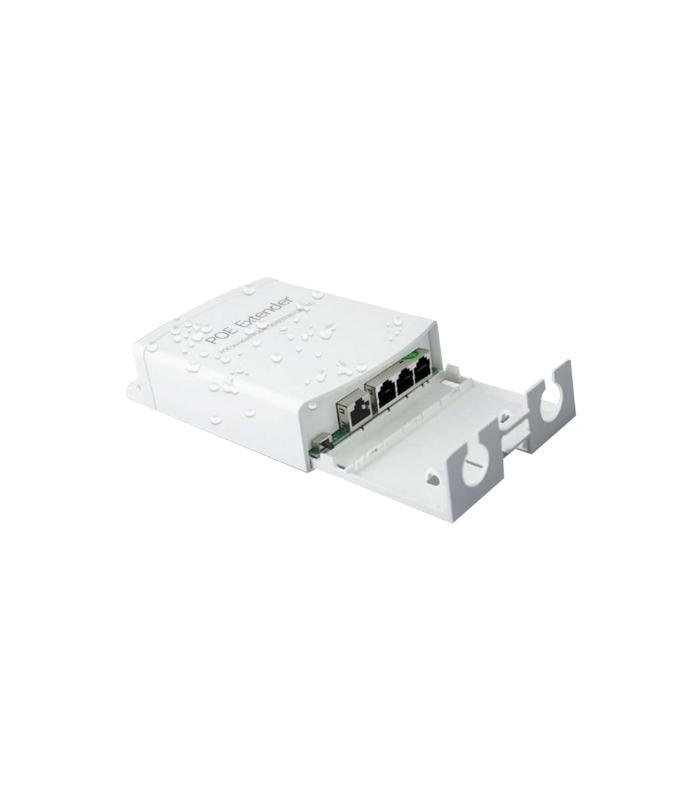

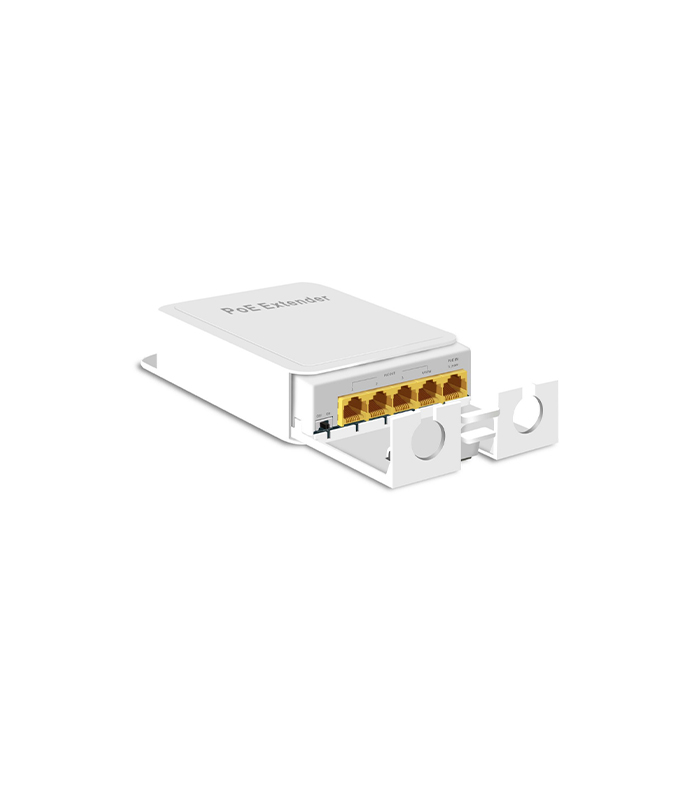

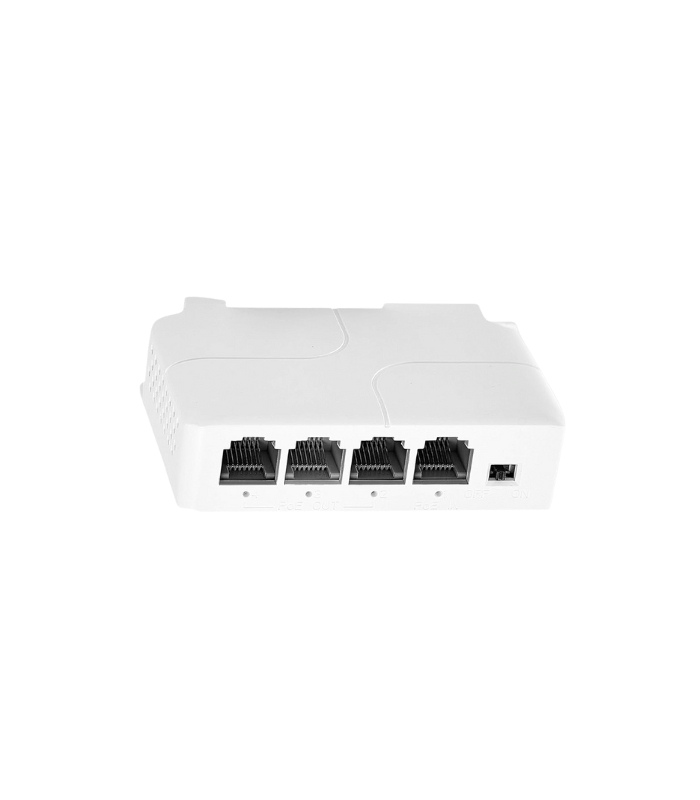

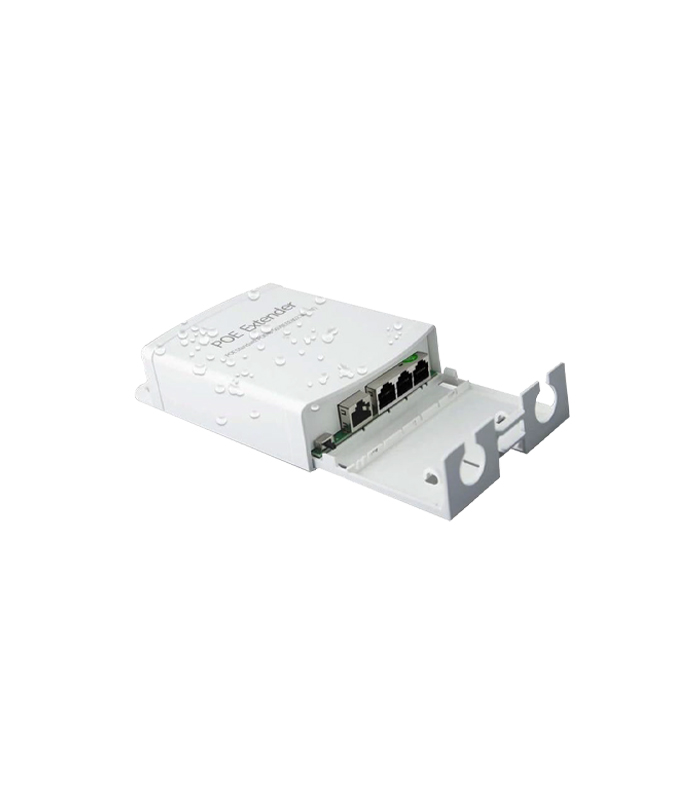

Üç yol vardır: aradaki uygun bir noktaya ara kabin/switch koymak, fiber optik çekmek veya kısa mesafe aşımlarında PoE genişletici kullanmak. Kalıcı ve sorunsuz çözüm genellikle fiberdir; özellikle bloklar arası mesafede ayrıca yıldırım/potansiyel farkı açısından da güvenlidir.
Cat6 mı Cat6A mı almalıyım?
Kat prizleri ve standart cihazlar için Cat6 bugün yeterlidir. Omurga hatlarında, yoğun kamera bölgelerinde ve uzun ömür hedeflenen kurumsal binalarda Cat6A tercih edilir. Fark, kablo bedelinden çok işçilik ve kanal kapasitesinde hissedilir; bu yüzden kararı en baştan vermek gerekir.
Mevcut kablolamamın yeterli olup olmadığını nasıl anlarız?
Keşifte kabin düzeni, kablo kategorisi, hat uzunlukları ve sonlandırma kalitesi incelenir; gerekiyorsa hatlar test cihazıyla ölçülür. Çoğu binada kablonun kendisi yeterli, sorun sonlandırma ve kabin düzenindedir — bu durumda kabloyu yenilemeden ciddi iyileşme sağlanabilir.
Ağ altyapısını da siz mi kuruyorsunuz, yoksa yalnız güvenlik sistemleri mi?
Yapısal kablolama, kabin, switch ve kablosuz ağ kurulumunu sistemlerin bir parçası olarak üstleniyoruz. Kamera, telefon ve geçiş kontrolün aynı altyapı üzerinde çalışması nedeniyle ikisini ayrı yükleniciye bölmek, sorumluluğun da bölünmesine yol açıyor.
