CO₂ ve inert gazlar aynı ailedendir: ikisi de kimyasal tepkimeyle değil, ortamdaki oksijeni yanmayı sürdüremeyecek seviyeye indirerek söndürür. Aradaki fark hayati önemdedir — inert gaz karışımları insanın bulunabileceği seviyede tasarlanabilirken, CO₂ söndürme konsantrasyonu insan için ölümcüldür. Bu yüzden iki sistemin projesi, uyarı düzeni ve kilitleme mantığı birbirinden ayrı kurulur.
İki teknoloji, tek prensip
Her iki sistem de hacimdeki oksijen oranını düşürerek yanmayı durdurur. Fark, hangi seviyeye kadar düşürüldüğünde ve ortamda insan bulunabilip bulunamayacağındadır.
| Konu | CO₂ | İnert gaz karışımları |
|---|---|---|
| Bileşim | Karbondioksit | IG-01 (argon), IG-100 (azot), IG-55 (argon+azot), IG-541 (argon+azot+CO₂) |
| Personel | İnsanlı mahalde kullanılmaz | Tasarım konsantrasyonunda insanın kısa süre bulunabileceği şekilde projelendirilebilir |
| Depolama | Sıvılaştırılmış; alçak veya yüksek basınç | Yüksek basınçta gaz fazında; daha fazla silindir gerekir |
| Yer ihtiyacı | Daha az | Belirgin şekilde fazla; silindir bataryası için ayrı hacim gerekir |
| Boşalma süresi | Uygulamaya göre; genellikle uzun | Basınç yükünü sınırlamak için kademeli ve görece uzun |
| Çevre | Sera gazı; doğal bileşen | Atmosferin doğal bileşenleri; ozon ve ısınma etkisi yok sayılır |
| Görüş | Boşalmada yoğun beyaz bulut, görüş kapanır | Görüşü daha az etkiler |
CO₂ sistemlerinde personel güvenliği
CO₂ ile söndürme, yüzey yangınlarında yüksek bir tasarım konsantrasyonu gerektirir ve bu seviye insan için yaşamsal tehlike oluşturur. Bu yüzden CO₂ sistemi kurulan yerlerde aşağıdakiler tasarımın parçasıdır, aksesuar değildir:
- Gecikme süresi. Alarm ile boşalma arasında, mahalde bulunabilecek personelin tahliyesine yetecek gecikme tanımlanır.
- Sesli ve ışıklı uyarı. Mahal içinde ve girişlerde, boşalma öncesi ve boşalma sırasında ayrı uyarı verilir.
- Manuel iptal (abort). Mahalde kalan personelin boşalmayı geciktirebilmesi için basılı tutmalı iptal düzeneği.
- Kapı ve giriş kilitleme, ikaz levhaları. Boşalma sonrası mahalle habersiz girişin engellenmesi.
- Havalandırma planı. Boşalma sonrası mahallin hangi sırayla ve kim tarafından havalandırılacağı yazılı olmalıdır.
Uygulamada CO₂ sistemleri daha çok sürekli personel bulunmayan hacimlerde tercih edilir: kablo galerisi, kapalı makine ve türbin muhafazaları, boya kabinleri, jeneratör odaları, matbaa makineleri ve bazı proses ekipmanlarının iç hacimleri.
İnert gazlarda basınç yönetimi
İnert gazlar hacme gaz fazında girer ve kısa sürede büyük bir hacim ilave eder. Bunun iki sonucu vardır:
- Basınç tahliye damperi zorunludur. Damper, hacim ve boşalma debisine göre hesaplanır. Küçük seçilen damper basıncı boşaltamaz; büyük seçilen damper ise gazın kaçmasına yol açıp tutunma süresini kısaltır. Bu hesap, sistemin en sık atlanan kalemidir.
- Boşalma kademeli yapılır. Basınç yükünü sınırlamak ve gazın hacimde düzgün karışmasını sağlamak için boşalma, halokarbon sistemlere göre daha uzun bir sürede tamamlanır.
Tutunma süresi ve oda kaçak testi
Gazlı sistemin başarısı, gazın hacimde ne kadar kaldığına bağlıdır. Söndürme anında konsantrasyona ulaşmak yeterli değildir; sıcak yüzeylerin soğuması ve yeniden tutuşmanın önlenmesi için gazın belirli bir süre boyunca etkin seviyede kalması gerekir.
Bunun ölçüsü oda kaçak testidir (door fan test). Kapı boşluğuna yerleştirilen kalibre fan ile hacim basınçlandırılır, kaçak alanı ölçülür ve gazın tutunma süresi hesaplanır. Bu test, ilk devreye almada yapılır ve mahalde kablo geçişi, kanal, kapı veya asma tavan değişikliği yapıldığında tekrarlanmalıdır. Test hizmetimizin ayrıntıları için oda kaçak testi sayfamıza bakabilirsiniz.
Sistem bileşenleri

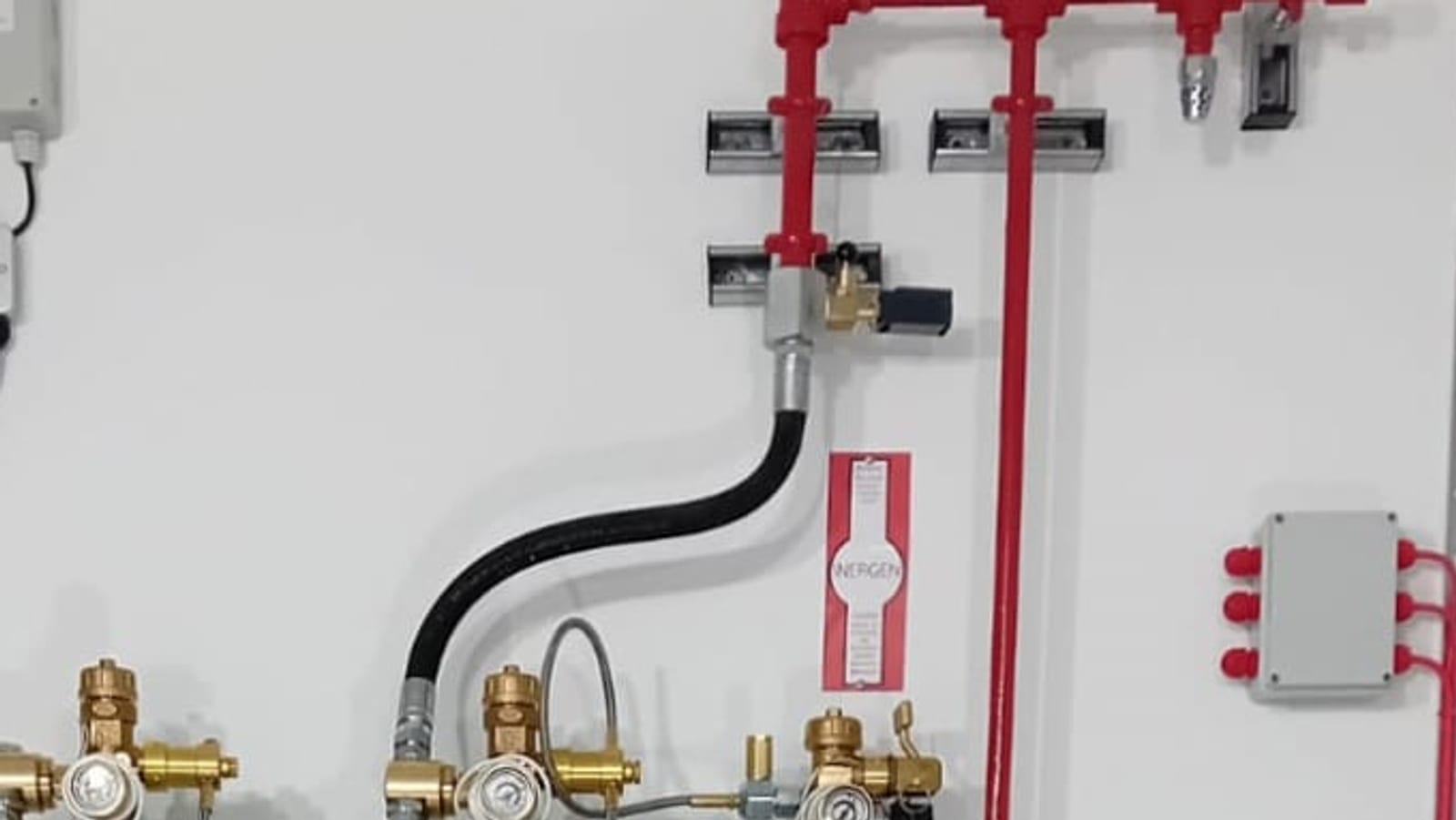

- Silindir bataryası ve kollektör. İnert sistemlerde silindir sayısı yüksektir; bataryanın yerleşimi, sabitlemesi ve erişim payı projede planlanmalıdır.
- Ana ve yedek silindir düzeni. Boşalma sonrası ikinci bir müdahale gerekiyorsa yedek batarya öngörülür.
- Basınç düşürücü ve akış kısıtlayıcı orifisler. Boru ağındaki basıncı yönetir.
- Boru ağı ve nozullar. Akış hesabı üreticinin onaylı yazılımı ile yapılır; boru sınıfı boşalma basıncına göre seçilir.
- Söndürme kontrol paneli. Çapraz bölge algılama, gecikme, iptal, kilitleme ve geri besleme sinyallerini yönetir.
- Basınç tahliye damperi ve havalandırma kapatma. Boşalma anında klima ve aspirasyonun durdurulması gerekir.
Bakım
Periyodik bakımda silindirlerin tartımı veya basınç okuması yapılır, esnek hortum ve bağlantılarda yaşlanma aranır, tetikleme zinciri (algılama, panel, selenoid, pilot silindir) uçtan uca denenir, basınç tahliye damperinin serbest hareketi kontrol edilir ve gecikme-iptal senaryosu gerçek şartlarda çalıştırılır. Silindirlerin hidrostatik test periyotları ayrıca takip edilir.
Ayrıntılı bakım kapsamı için CO₂ ve inert gazlı söndürme bakımı, tüp dolumu ve hidrostatik test için tüp dolumu ve test sayfamıza bakabilirsiniz. Halokarbon sistemlerle karşılaştırma için gazlı söndürme sistemleri rehberimize, marka bağımsız şartname örneği için CO₂ söndürme şartnamesi sayfasına bakabilirsiniz.
Proje ve teklif
Mahalliniz için gaz tipi seçimi, silindir ve damper hesabı, oda kaçak testi ve karşılaştırmalı teklif konusunda bize yazabilirsiniz.
Sık Sorulan Sorular
CO₂ gazlı söndürme sistemi insanlı ortamda kullanılabilir mi?
Kural olarak kullanılmaz. CO₂ ile söndürme için gereken konsantrasyon insan için yaşamsal tehlike oluşturur. Zorunlu hallerde gecikme süresi, sesli ve ışıklı uyarı, basılı tutmalı manuel iptal, kapı kilitleme ve boşalma sonrası havalandırma planı tasarımın ayrılmaz parçası olarak kurulur. CO₂ genellikle sürekli personel bulunmayan hacimlerde tercih edilir.
İnert gaz karışımları arasındaki fark nedir?
IG-01 saf argon, IG-100 saf azot, IG-55 argon ve azot karışımı, IG-541 ise argon, azot ve az oranda karbondioksit karışımıdır. Hepsi oksijeni yanmayı sürdüremeyecek seviyeye indirir; aralarındaki farklar depolama, boru hesabı, silindir sayısı ve tedarik tarafındadır. Seçim mahal hacmi, yer kısıtı ve proje şartnamesine göre yapılır.
Basınç tahliye damperi neden zorunlu?
İnert gazlı sistemde boşalma anında hacme büyük miktarda gaz girer ve oda basıncı hızla yükselir. Doğru boyutlandırılmış damper yoksa kapı, asma tavan ve hafif bölme duvarları zarar görebilir. Damper hacim ve boşalma debisine göre hesaplanır; küçük seçilirse basıncı boşaltamaz, büyük seçilirse gaz kaçar ve tutunma süresi kısalır.
Gazlı söndürme sisteminde oda kaçak testi neden yapılır?
Söndürme anında konsantrasyona ulaşmak tek başına yeterli değildir; sıcak yüzeylerin soğuması ve yeniden tutuşmanın önlenmesi için gazın hacimde belirli bir süre etkin seviyede kalması gerekir. Kapı boşluğuna yerleştirilen kalibre fan ile kaçak alanı ölçülüp tutunma süresi hesaplanır. Test ilk devreye almada yapılır ve mahalde kablo, kanal, kapı veya asma tavan değişikliği olduğunda tekrarlanır.
CO₂ mi inert gaz mı seçilmeli?
Mahalde sürekli personel bulunuyorsa inert gaz tercih edilir. Hacim insansız, yer kısıtı varsa ve maliyet belirleyiciyse CO₂ öne çıkar. İnert sistemlerde silindir sayısı ve dolayısıyla yer ihtiyacı belirgin şekilde fazladır; bu, seçimi tek başına belirleyebilecek pratik bir kısıttır.
