Kısa cevap: ön tepkili (pre-action) sprinkler sisteminde borular kuru bekler; su, önce bir algılama sistemi yangını haber verdiğinde borulara dolar. Başlıklar yine ısıyla tek tek açılır ve su yalnızca açılan başlıktan çıkar. Tek kilitli tipte suyu borulara salmak için algılama sinyali yeter; çift kilitli tipte hem algılama sinyali hem de bir başlığın açılması gerekir. Kazara akan suyun yangın kadar zarar vereceği veri merkezleri, arşivler, müzeler ve dondurucu depolar için geliştirilmiştir.
Ön Tepkili Sistem Hangi Sorunu Çözer?
Bir veri merkezinde ya da arşivde yangın kadar korkulan ikinci bir olay vardır: yangın yokken boşalan su. Forklift çarpması, tavandaki bir işçinin dokunuşu ya da donan bir boru, ıslak sprinkler sisteminde birkaç dakika içinde sunuculara, belgelere ya da eserlere su yağdırabilir. Ön tepkili sistem bu riski borulardan suyu kaldırarak azaltır: borular bekleme durumunda kuru ve hafif basınçlı hava ile doludur, su ise ancak bir algılama sistemi yangını teyit ettiğinde borulara verilir.
Sistemin yangına verdiği tepki ıslak sistemden çok farklı değildir: dedektör çoğu zaman başlığın ampulünden önce tepki verir, su borulara dolar ve ısınan başlık açıldığında su zaten oradadır. Kazanç, yangın yokken yaşanan kazalardadır.

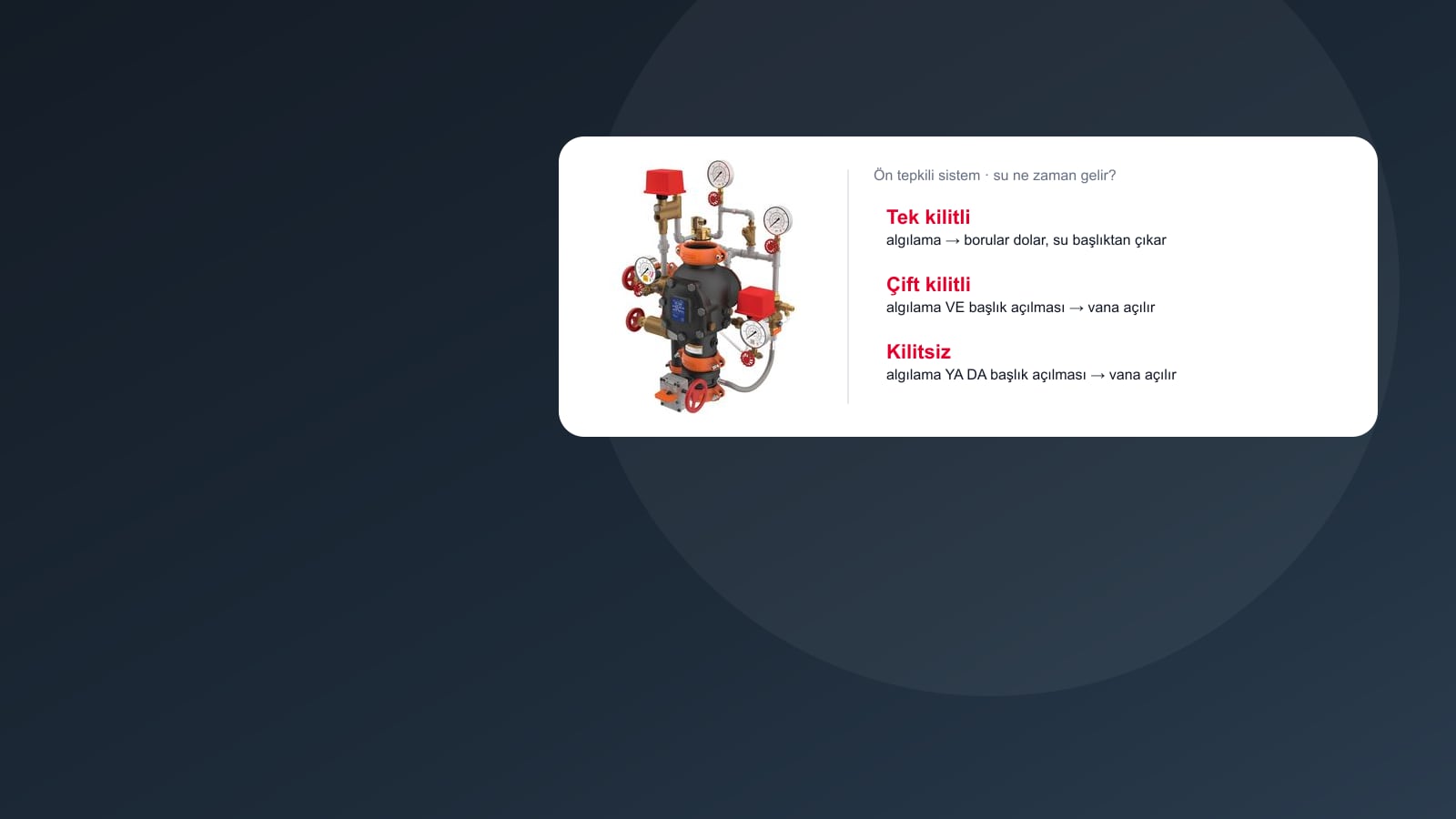

Tipler: Kilitsiz, Tek Kilitli, Çift Kilitli
| Tip | Su borulara ne zaman dolar? | Tipik kullanım |
|---|---|---|
| Kilitsiz (non-interlock) | Algılama sinyali ya da bir başlığın açılması yeter | Donma nedeniyle kuru sistem gereken ve yangının hızlı yayılması beklenen alanlar |
| Tek kilitli (single interlock) | Yalnızca algılama sinyaliyle; başlığın açılması tek başına vanayı açmaz | Veri merkezi, arşiv, müze, telekom odaları |
| Çift kilitli (double interlock) | Algılama sinyali ve bir başlığın açılması birlikte gerekir | Dondurucu depolar ve kazara suyun en ağır sonuç doğuracağı yerler |
TS EN 12845 ön tepkili sistemleri iki tipte tanımlar. Tip A, vananın yalnız algılama sistemiyle açıldığı düzendir ve NFPA’daki tek kilitli sisteme karşılık gelir; borulardaki hava sürekli izlenir ve en az bir elle hızlı açma vanası bulunur. Tip B’de vana algılama sistemiyle ya da borulardaki basınç düşüşüyle açılır; kilitsiz sisteme karşılık gelir. Standart çift kilitli sistem için ayrı bir tip tanımlamaz; bu tip gerekiyorsa proje, NFPA 13’e ya da sigorta şartnamesine göre kurulur.
Tek Kilitli Sistem Nasıl Çalışır?
- Bekleme: ön tepkili vananın sistem tarafındaki borular düşük basınçlı hava ile doludur; hava basıncı izlenir. Vananın arkasında basınçlı su bekler.
- Algılama: alandaki dedektörler — çoğu zaman iki ayrı dedektörün onayıyla — yangını algılar ve söndürme paneli vananın tetik devresini çalıştırır.
- Su dolar: vana açılır, su borulara dolar ve alarm verilir. Sistem artık bir ıslak sistem gibi bekler.
- Başlık açılır: yangının ısısıyla patlayan başlıktan su çıkar; açılmayan başlıklar kapalı kalır.
Dedektör alarm vermeden bir başlık kırılırsa borulardaki hava kaçar, düşük hava basıncı alarmı gelir ama vana açılmaz; alana su yağmaz.
Çift Kilitli Sistem Ne Zaman Seçilir?
Çift kilitli sistemde vana ancak iki koşul birlikte gerçekleştiğinde açılır: algılama sistemi alarm vermiş ve borulardaki hava basıncı bir başlığın açılmasıyla düşmüş olmalıdır. Böylece ne yanlış bir dedektör alarmı ne de kazara kırılan bir başlık tek başına su getirir. Bedeli, suyun başlığa en geç ulaşan sistem olmasıdır: su, ancak başlık açıldıktan sonra borulara dolmaya başlar. Bu yüzden çift kilitli sistem, borulardaki suyun donmasının ya da kazara suyun büyük zarar doğuracağı dondurucu depolar gibi özel alanlar için seçilir.
Tasarım Kuralları
- Başlık tipi: TS EN 12845, yalnız algılamayla açılan (Tip A) sistemlerde hızlı tepkili başlık kullanılmasına izin vermez.
- Hava izleme: borulardaki hava basıncı sürekli izlenir; basınç düşüşü bir kaçağı ya da kırılan başlığı haber verir. NFPA 13, 20’den fazla başlığı olan sistemlerde boru ve dedektör devresinin izlenmesini ister.
- Suyun gelme süresi: birden fazla ön tepkili tesisat aynı anda dolabiliyorsa su deposu buna göre büyütülür ve suyun başlıklara 60 saniye içinde ulaşması sağlanır.
- Elle açma: algılama zinciri arızalanırsa vanayı açabilmek için elle hızlı açma düzeneği bulunur.
- Depo ve pompa: BYKHY Ek-8/A ve Ek-8/B’de ön tepkili sistem, düşük ve orta tehlikenin bütün sınıflarında ıslak sistemle aynı satırdan okunur; yüksek tehlikede hidrolik hesap yapılır.
Algılama Tarafı
Ön tepkili sistemin hızı, algılamanın hızına bağlıdır. Veri merkezlerinde çoğu zaman çok erken uyarı veren aspirasyonlu duman algılama ya da noktasal duman dedektörleri kullanılır; tetik genellikle iki ayrı bölgenin ya da iki dedektörün onayına bağlanır. Algılama sistemi ile vana arasındaki tetikleme mantığı, periyodik bakımda uçtan uca denenir.
Gazlı Söndürme mi, Ön Tepkili Sprinkler mi?
Veri merkezlerinde iki sistem çoğunlukla birbirinin alternatifi değil, tamamlayıcısıdır. Sunucu salonu gibi kapalı ve sızdırmazlığı sağlanabilen odalar gazlı söndürme sistemiyle korunur; gaz, ekipmana zarar vermeden yangını söndürür. Binanın geri kalanı, koridorlar, ofisler ve destek alanları ise sprinklerle korunur; su hasarından çekinilen bölümlerde bu sprinkler ön tepkili olarak kurulur.
Test ve Bakım
Ön tepkili sistemin bakımında üç şey birlikte ele alınır: vananın kendisi ve trimi, borulardaki hava basıncı ve kompresör ya da azot beslemesi, algılama ve tetikleme zinciri. Vana, üreticinin talimatına göre periyodik olarak tetiklenerek denenir; her denemeden sonra borular boşaltılır, alçak noktalar drene edilir ve vana yeniden kurulur. Sprinklerin genel bakım çizelgesi için sprinkler bakımı, algılama tarafı için yangın algılama sistemi bakımı sayfalarına bakabilirsiniz. Veri merkezi ya da arşiv projeniz için ön tepkili sistemin tipini birlikte belirlemek üzere bize ulaşabilirsiniz.
Sık Sorulan Sorular
Ön tepkili (pre-action) sprinkler sistemi nedir?
Borularının kuru beklediği ve suyun ancak bir algılama sistemi yangını haber verdiğinde borulara dolduğu sprinkler sistemidir. Başlıklar yine ısıyla tek tek açılır; su yalnızca açılan başlıktan çıkar.
Tek kilitli ve çift kilitli pre-action farkı nedir?
Tek kilitli sistemde vana yalnız algılama sinyaliyle açılır. Çift kilitli sistemde hem algılama sinyali hem de bir başlığın açılmasıyla oluşan basınç düşüşü birlikte gerekir; kazara suya karşı en korunaklı, ama suyun en geç geldiği tiptir.
Pre-action sistem nerelerde kullanılır?
Kazara suyun büyük zarar vereceği yerlerde: veri merkezleri, telekom odaları, arşivler, kütüphaneler, müzeler ve dondurucu depolar.
Ön tepkili sistemde sprinkler başlığı kırılırsa ne olur?
Tek kilitli ve çift kilitli sistemlerde algılama sinyali yoksa vana açılmaz; borulardaki hava kaçar ve düşük hava basıncı alarmı gelir, ama alana su yağmaz.
TS EN 12845’te çift kilitli ön tepkili sistem var mı?
TS EN 12845 ön tepkili sistemleri Tip A (yalnız algılamayla açılan) ve Tip B (algılama ya da basınç düşüşüyle açılan) olarak tanımlar; çift kilitli sistem için ayrı bir tip tanımlamaz. Bu tip gerekiyorsa NFPA 13 ya da sigorta şartnamesi esas alınır.
Veri merkezinde gazlı söndürme varken sprinkler gerekir mi?
Çoğu zaman evet. Gaz, sunucu salonu gibi kapalı odaları korur; binanın geri kalanı sprinklerle korunur. Su hasarından çekinilen bölümlerde bu sprinkler ön tepkili olarak kurulur.
