Hangi tuş takımı hangi panelle çalışır, kodla mı kartla mı kullanılır?

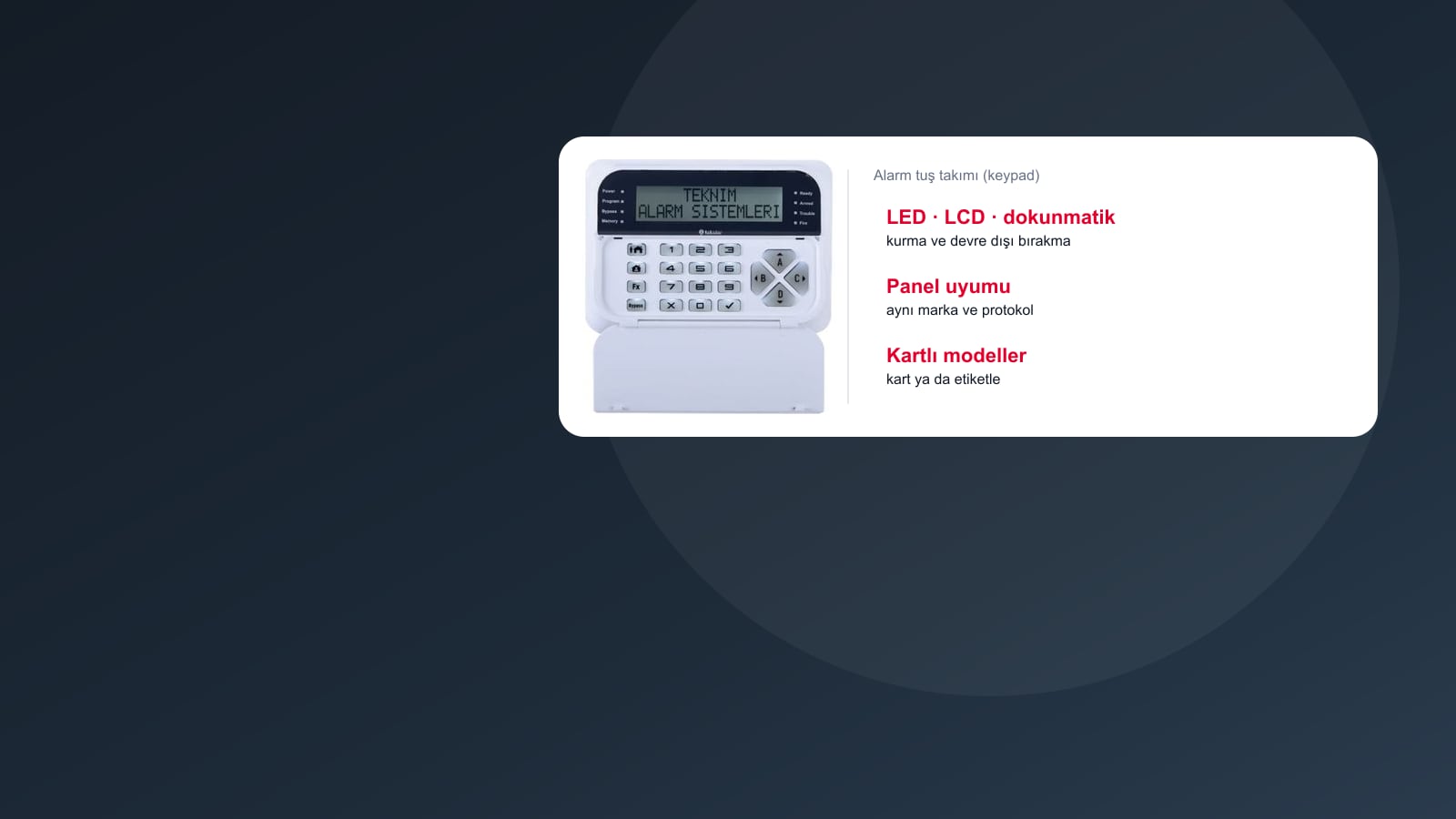

Altı kişinin çalıştığı bir büroda alarmı sabah ilk gelen devre dışı bırakır, akşam son çıkan kurar; tuş takımı bu işlemlerin yapıldığı ve sistemin durumunun okunduğu birimdir. CLC/TS 50131-7 uygulama kılavuzunu özetleyen ikincil kaynağa göre tuş takımı gibi kontrol cihazları korunan alana yerleştirilir, kurma ve çözmede izlenen giriş-çıkış güzergâhı da mümkün olduğunca kısa tutulur. Katalogdaki tuş takımları Ajax, Teknim, Teletek, DSC ve Paradox modellerinden oluşur: LCD ekranlı DSC HS2, Teknim TSK-5710 ve TSK-5711 ile Teletek Eclipse LCD 32S; LED göstergeli Paradox 32 bölge, Teknim VPC-108, Teletek Eclipse LED16A ve kablosuz Teletek PAX KBD; dokunmatik ve kablosuz Ajax KeyPad ailesi ile üreticinin iç ve dış ortam için tanımladığı KeyPad Outdoor. Seçimi beş soru belirler: tuş takımı panelin serisiyle uyumlu mu; durum ekranda metinle mi, ışıkla mı okunacak; kullanıcılar kodla mı, kartla mı, telefonla mı tanınacak; zorla kapattırma durumu için zorlama kodu gerekiyor mu; tuş takımı kablolu mu kablosuz mu, içeride mi dışarıda mı.
Seçim rehberi ve sık sorulanlar
Panele göre tuş takımı
Uyum bilgisi Teknim fiyat listesinden, Ajax’ın ürün sayfalarından ve katalogdaki ürün bilgisinden; siparişte föyün güncel uyum listesine bakılır.
| Panel ya da sistem | Katalogdaki tuş takımı | Uyum ve not |
|---|---|---|
| Teknim Pars serisi (ör. TSP-5334, TSP-5208G, TSP-5208N; TSP-5324LCD ve TSP-5334LCD setleri) | TSK-5710 LCD | Teknim’e göre TSP-5444 dışındaki Pars panelleriyle kullanılır; içine TSC-5717 uzaktan kumanda modülü takılabilir, ek kumanda TSR-5844 |
| Teknim TSP-5444 ve TSP-5488 | TSK-5711 LCD | Teknim’e göre yalnız bu iki panelle kullanılır |
| Teknim VAP-404PT | VPC-108 LED | VAP serisi panellerle kullanılır; ürün bilgisine göre metin mesajı göstermez, panelle veri hattı üzerinden haberleşir |
| Teletek Eclipse 8, 8+, 16 ve 32 | Eclipse LCD 32S (1 giriş bölgesi ve 1 PGM çıkışı), Eclipse LED16A (1 giriş bölgesi) | Ürün bilgisine göre ikisi de Eclipse serisinin parçasıdır; Eclipse 8 tuş takımının yanında proximity kart okuyucuyla da yönetilebilir |
| Teletek Eclipse (melez) ve BRAVO Next | PAX KBD kablosuz LED tuş takımı | PAX serisi kablosuz cihazlar kablolu Eclipse panellerine PAX WL genişletme modülüyle bağlanır; önünde hareket algılayınca tuş aydınlatmasını açar (ürün bilgisi) |
| DSC HS2064 | DSC HS2 LCD şifre paneli | Bölge adlarını metin olarak gösterir; ürün bilgisi uyum listesi vermediğinden panel ailesiyle uyum föyden doğrulanır |
| Paradox (ör. SP6000, SP4000 seti) | Paradox 32 bölge kablolu LED keypad | Ürün bilgisine göre 32 bölgeye kadar gösterir; sekiz tek dokunuş işlem tuşu ve keypad üzerinden bölge girişi vardır; panel uyumu föyden |
| Ajax hub’ları | KeyPad, KeyPad Plus, KeyPad TouchScreen, KeyPad Outdoor | Kablosuz; hub modeli ve yazılım sürümüyle uyum üreticinin uyumluluk aracından kontrol edilir (ör. üreticinin kılavuzlarına göre KeyPad TouchScreen Hub ya da Hub Plus’a, KeyPad Plus da Hub (2G)’ye bağlanamaz) |
Ekran ve kimlik doğrulama tipine göre tuş takımı
Özellikler katalogdaki ürün bilgisinden ve üreticinin sayfasından; pil ömrü gibi değerler üreticiye ve kullanıma göre değişir.
| Tip | Katalogdan örnek | Ne zaman seçilir |
|---|---|---|
| LED göstergeli | Paradox 32 bölge LED, Teknim VPC-108, Teletek Eclipse LED16A, kablosuz Teletek PAX KBD | Bölgesi az, kullanıcısı belli sistem; bölge ve arıza ışıkla izlenir, metin okunmaz |
| LCD (metin) ekranlı | DSC HS2, Teknim TSK-5710 ve TSK-5711, Teletek Eclipse LCD 32S | Çok bölgeli sistem; alarm ya da arıza veren bölge ekranda adıyla görülür |
| Dokunmatik ekranlı | Ajax KeyPad TouchScreen | Çok bölümlü yer; ürün bilgisine göre grup ve bölge seçimi tuş kombinasyonu ezberlemeden ekrandan yapılır |
| Kart ve anahtarlık okuyuculu | Ajax KeyPad Plus (şifreli kart ve anahtarlık); KeyPad TouchScreen ve KeyPad Outdoor (Pass kart, Tag anahtarlık, akıllı telefon ve kod) | Kodun paylaşılmasının istenmediği, personeli sık değişen işyeri; ürün bilgisine göre kaybolan kart sistemden tek başına silinir |
| Dış ortam | Ajax KeyPad Outdoor | Bahçe kapısı ya da dış girişte kurma; üreticiye göre iç ve dış ortamda kullanılır |
| Kablosuz (pilli) | Ajax KeyPad ailesi, Teletek PAX KBD | Kablo çekilemeyen giriş; pil ömrü üreticiye göre değişir (ör. Ajax KeyPad Plus için üretici sayfasında 3,5 yıla kadar) |
Tuş takımı yeri ve kullanıcı tanımları için kontrol listesi
- Uyum: tuş takımının föyündeki panel listesi; aynı markanın farklı serileri birbirine uymayabilir.
- Yer: ikincil kaynağa göre korunan alanın içi; kurma ve çözmede izlenen güzergâh kısa tutulur, sistemin bu sıradaki uyarısı güzergâh üzerinde duyulur ya da görülür.
- Sayı: her girişin ya da bölümün kendi tuş takımı olup olmayacağı; panele bağlanabilen tuş takımı sayısı föyde yazar, kamu şartnameleri bunu rakamla isteyebilir.
- Kullanıcılar: herkese kişisel kod ya da kart; ikincil kaynağa göre EN 50131 Derece 3’te olay kaydı kullanıcı kimliğini de içerir.
- Zorlama kodu ve panik tuşu: kullanılacaksa sinyalin kime gideceği (alarm izleme merkezi, kullanıcılar) kurulumda tanımlanıp denenir; ikincil kaynağa göre bakımda panik cihazları sınanırken yanlış alarma yol açmamaya dikkat edilir.
- Kurcalama: ikincil kaynağa göre tuş takımında kurcalama algılama bütün derecelerde zorunludur; ör. Ajax KeyPad Plus alttan vidayla sabitlenir ve yerinden sökülünce kurcalama alarmı verir.
- Bakım bilgisi: ikincil kaynağa göre bakım ve onarımı yapacak firmanın bilgileri kontrol ve gösterge cihazlarının bulunduğu yerde yazılı durur.
Tuş takımı panelle veri hattı ya da telsiz bağlantı üzerinden haberleşir ve markası aynı olsa da her seri her panelle çalışmaz. Teknim’in fiyat listesi bunun açık bir örneğini verir: TSK-5711 LCD tuş takımı yalnız TSP-5444 ve TSP-5488 panelleriyle, TSK-5710 ise TSP-5444 dışındaki Pars serisi panellerle kullanılır; VAP serisi panellerle LED göstergeli VPC-108 kullanılır. Teletek’te PAX serisi kablosuz cihazlar kablolu Eclipse panellerine ürün bilgisine göre PAX WL genişletme modülüyle bağlanır. Kültür ve Turizm Bakanlığının 2018 hırsız alarm şartnamesi de ilave tuş takımını “alarm kontrol paneli ile uyumlu” diye tanımlar. Panel ile tuş takımını ayrı ayrı alırken model kodunu föydeki uyum listesinde arayın; yalnız “aynı marka” bilgisiyle sipariş vermeyin.
Sık sorulanlar
Başka marka panele tuş takımı takılır mı?
Katalogdaki tuş takımlarının hiçbirinin ürün bilgisinde başka markanın paneliyle uyum yazmaz; ürün bilgisinde panel adı geçenlerde (ör. Teknim TSK-5710, Teletek PAX KBD) yalnız aynı üreticinin panelleri anılır; Ajax, DSC ve Paradox tuş takımlarının ürün bilgisinde panel adı geçmez. Panel değiştiğinde tuş takımı da yeni panelin serisinden seçilir; eski tuş takımı ancak yeni panelin föyündeki uyum listesinde açıkça yer alıyorsa kullanılır. Kablosuz sistemlerde de durum aynıdır: Ajax tuş takımları Ajax hub’ıyla, Teletek PAX KBD Teletek’in panelleriyle eşleştirilir.
Zorlama (duress) kodu nedir, hangi tuş takımında var?
Kullanıcının sistemi zorla kapattırıldığı durumda girdiği ayrı koddur. Ajax’ın KeyPad Plus sayfasına göre bu kod girildiğinde tuş takımı normal devre dışı bırakmayı taklit eder ve güvenlik şirketine alarm gönderir; üreticinin KeyPad Plus kılavuzuna göre sistemin diğer kullanıcıları da uyarılır, uygulama ve sirenler ise kullanıcıyı ele vermez. Bu yüzden zorlama kodu ancak uyarıyı alacak bir izleme merkezi ya da başka bir kullanıcı tanımlıysa işe yarar (bizim okumamız). Üreticilerin sayfalarına göre Ajax KeyPad TouchScreen ve KeyPad Outdoor’da da zorlama kodu tanımlanır, Teknim’in VAP-404PT ve TSP-5334 panellerinde de tehdit şifresi bulunur; diğer modellerde var olup olmadığı ve nasıl tanımlandığı panelin kılavuzundan okunur.
Tuş takımında kişisel kod mu, ortak kod mu kullanılmalı?
Kişisel kod ya da kart, sistemi kimin kurup devre dışı bıraktığını olay kaydında gösterir ve işten ayrılan kişinin yalnız kendi kodunun silinmesine imkân verir; ortak kodla yapılan işlemde kimin girdiği ayırt edilemez. Ajax’ın KeyPad Plus sayfasında 200 kullanıcıya kadar kişisel kod, kayıtlı olmayan kişiler için 99’a kadar kod ve tuş takımı başına bir ortak kod tanımlanabildiği yazar; kişisel kodlar hub’daki kullanıcılara bağlı olduğundan sınırı hub’ın kullanıcı sayısı da belirler, ör. Ajax Hub (4G) ve Hub 2’de 50 (bizim okumamız; üreticinin KeyPad Outdoor sayfası da toplam kod sayısının hub modeline bağlı olduğunu yazar). Kablolu panellerde kod sayısını panel belirler; üreticinin ürün sayfasına göre Teknim TSP-5334’te 10 kullanıcı şifresi vardır. İkincil kaynağa göre EN 50131 Derece 3 bir sistemde olay kaydı kullanıcı kimliğini de tutar.
Alarm tuş takımı nereye takılmalı?
Korunan alanın içine ve girişten kısa bir yolla ulaşılan bir yere. EN 50131’i özetleyen ikincil kaynağa göre giriş ve çıkış güzergâhı mümkün olduğunca kısa tutulur, kurma ve çözme sırasında sistemin uyarısı bu güzergâh üzerinde duyulur ya da görülür ve güzergâhtaki dedektörler bu süre için alarm vermeyecek biçimde ayarlanır. Dışarıdan kurup kapatmak gerekiyorsa üreticinin iç ve dış ortam için tanımladığı Ajax KeyPad Outdoor gibi bir model ya da kumanda, kart veya uygulama kullanılır. Tuş takımı sokaktan ya da vitrinden görünmeyecek ve kod girilirken başkasınca okunamayacak biçimde konumlandırılır.
LED mi, LCD mi, dokunmatik ekran mı?
Fark bilginin nasıl okunduğundadır. LED tuş takımı bölge ve arıza durumunu ışıklarla gösterir; ürün bilgisine göre Teknim VPC-108 metin mesajı göstermez. LCD tuş takımı alarm veren bölgeyi adıyla yazar: DSC HS2 bölge adlarını, Teletek Eclipse LCD 32S bölge, arıza ve kurma tipini metin olarak gösterir. Ajax KeyPad TouchScreen’de bölüm ve grup seçimi dokunmatik ekrandan yapılır. Kamu şartnameleri ekran tipini de belirleyebilir: Kültür ve Turizm Bakanlığının 2018 şartnamesi tuş takımında Türkçe alfanümerik LCD ekran ister.
Kod unutulursa ya da tuş takımı arızalanırsa alarm nasıl kapatılır?
Sistemi kurup kapatmanın ikinci bir yolu baştan tanımlanmışsa o kullanılır: katalogda kumandalar (ör. Ajax SpaceControl, Teletek PAX RC, Teknim’de TSK-5710’a takılan TSC-5717 modülü ve TSR-5844 kumanda) ile kart ve anahtarlıklar (Ajax Pass ve Tag; tuş takımının okuyucusuyla çalıştıklarından arızalı tuş takımında işe yaramaz) bulunur; Ajax sistemleri ve Teknim’in Pars serisi panelleri mobil uygulamayla da yönetilir. Ajax’ın KeyPad Plus sayfasına göre bir dakika içinde art arda üçten fazla yanlış kod girilirse tuş takımı kilitlenir; bu yüzden kod denemek yerine yönetici kullanıcıya ya da sistemi kuran firmaya başvurulur. Kod sıfırlama adımları markaya özgüdür ve panelin kılavuzunda yer alır; sistemin neden kendiliğinden öttüğü rehberdedir. Hırsız alarm sistemlerini projelendirip kuran ve bakımını yapan ASPEK Ankara merkezlidir; bakım ya da teklif talebi için iletişim sayfasını kullanabilirsiniz.
