Alarm paneli nasıl seçilir: kaç bölge, kaç bölüm, hangi haberleşme yolu?
Zemin katı mağaza, arka bölümü depo olan bir işyerinin keşfinde panel seçimi sayımla başlar: korunacak kapılar, açılabilir pencereler, kepenk, hareket dedektörüyle izlenecek hacimler ve panik noktaları listelenir; kablolu panelde bu noktalar bölge (zon) girişlerine, kablosuz panelde cihaz kayıtlarına dağıtılır. Mağaza ile depo farklı saatlerde kurulup kapatılacaksa panelin iki ayrı bölümü yönetebilmesi gerekir. Katalogdaki paneller Ajax, Teknim, Teletek, Dahua, DSC, EZVIZ ve Paradox modellerinden oluşur; dört bölgesi bölge çiftlemeyle sekize çıkan (4+4) kablolu Teknim panellerinden 64 bölgeli DSC HS2064’e, Ethernet ve tek SIM kartla haberleşen Ajax Hub’dan Wi-Fi, Ethernet ve iki SIM kartı birlikte kullanan Hub 2 Plus’a uzanır. Seçimi beş değer belirler: bölge ya da cihaz kapasitesi ve büyüme payı; bölüm ve kullanıcı sayısı; haberleşme yolu ve yedeği; yedek güç; aynı seriden tuş takımı ve genişletme modülü bulunması. Kablolu ile kablosuz kurgunun karşılaştırması ve akü hesabı rehberlerdedir.
Seçim rehberi ve sık sorulanlar
Kurguya ve mekâna göre panel
Model örnekleri katalogdan; değerler üreticinin sayfasından, Teknim fiyat listesinden ya da katalogdaki ürün bilgisinden alınmıştır.
| Durum | Panel ve katalogdan örnek | Dikkat |
|---|---|---|
| Kablo çekilemeyen dolu daire, kiralık ofis, faaliyeti sürerken korunacak mağaza | Kablosuz panel (hub); ör. Ajax Hub (Ethernet ve SIM kart; üreticiye göre 100 cihaz, 50 kullanıcı, 9 güvenlik grubu), Dahua ARC3000H-W2 (ürün bilgisine göre 150 kablosuz çevre birimi ve Ethernet), Teletek EMA (LAN, Wi-Fi ve 4G) | Üreticinin menzil değeri açık alan içindir (Ajax Hub için 2.000 m’ye kadar); duvar ve döşemeyle kısalır, gerekirse menzil genişletici (Ajax ReX, ReX 2) eklenir |

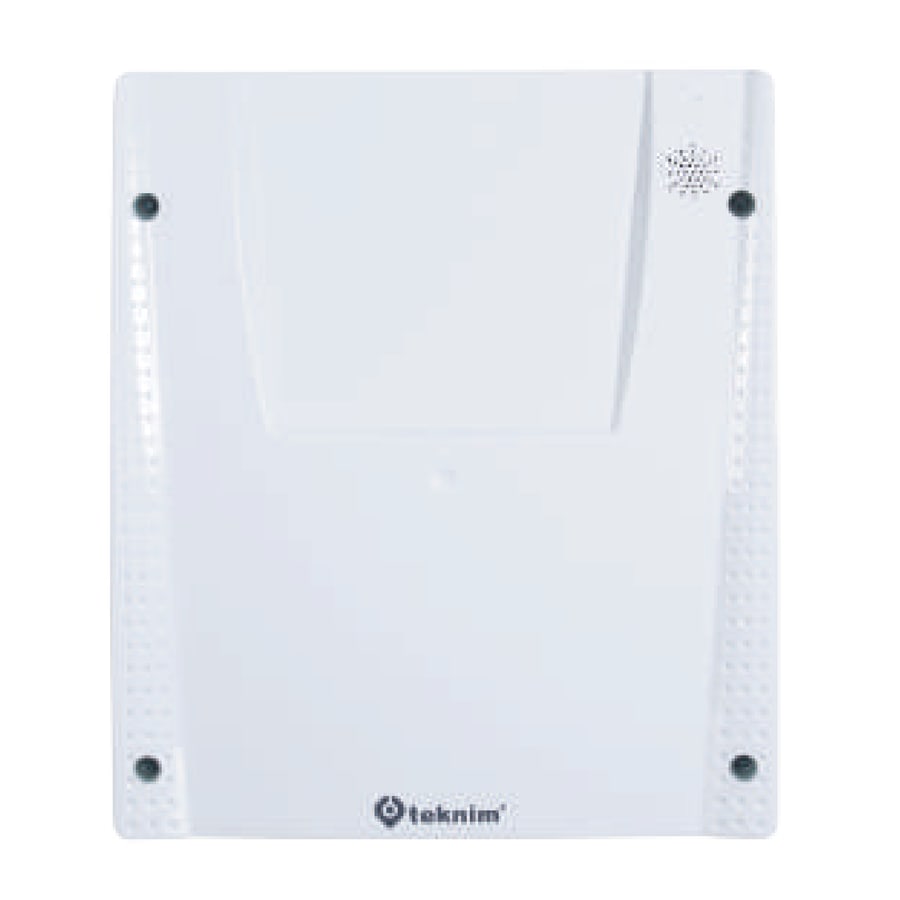

| Tadilat ya da inşaat aşamasında kablo çekilebilen dükkân, büro, konut | Kablolu panel; ör. Teknim TSP-5334 (4+4 bölge, Ethernet), TSP-5444 (4+4 bölge, GSM/GPRS), VAP-404PT (4+4 bölge, sabit telefon hattı), Teletek Eclipse 8 (8 bölge) | Teknim’in fiyat listesine göre TSP-5334 ve VAP-404PT’de akü ve tuş takımı pakete dahil değildir; kablo güzergâhı ve panel yeri keşifte belirlenir |
| Ayrı kurulup kapatılan bölümler: dükkân ve üst kat konut, ofis ve depo | Bölüm destekli panel; ör. Teletek Eclipse 16 (16 bölge, 3 bağımsız alan), Paradox SP6000 (iki bölüm, 32 bölgeye kadar), Ajax Hub Plus ve Hub 2 Plus (ürün bilgisine göre 25 grup) | Ortak giriş ve merdivenin hangi bölüme bağlanacağı, her bölümü kimin yöneteceği keşif notuna yazılır |
| Kablolu tesisatı olan binaya kablosuz cihaz ekleme | Hibrit kurgu; ör. DSC HS2064 (kablolu ve kablosuz bölgeler birlikte), Teletek Eclipse ile PAX WL kablosuz genişletme modülü, mevcut kablolu panele Ajax cihazı bağlayan ocBridge Plus | Modülün hangi panel modeli ve yazılım sürümüyle çalıştığı föyden doğrulanır |
| Sabit hattı ya da interneti olmayan depo, şantiye, yazlık | Mobil şebekeden haberleşen panel; ör. Teknim TSP-5488 (8+8 bölge, GSM/GPRS), TSP-5208G (GSM/GPRS modülü dahil), üreticiye göre Ethernet ve LTE SIM kartla bağlanan Ajax Hub (4G), üreticinin pille çalışan kablosuz panel diye tanımladığı ve iki SIM kart alan Ajax Hub BP | SIM kartın kapsaması panelin konacağı noktada denenir; zayıfsa harici anten kullanılır (ör. Teknim TXA-0503, 3 m kablolu) |
| Alarmın gerçek olup olmadığını fotoğrafla görmek | Fotoğraflı doğrulamayı destekleyen panel; üreticiye göre Ajax Hub 2 (2G), Hub 2 (4G), Hub 2 Plus ve Hub BP | Fotoğrafı kameralı dedektör çeker (ör. Ajax MotionCam); arada menzil genişletici varsa ürün bilgisine göre fotoğrafı ReX 2 aktarır; fotoğrafta tanınabilir kişi varsa görüntü kişisel veridir; ev içi faaliyetlere ilişkin md. 28/1-a istisnası dışında KVKK yükümlülükleri doğar |
Panel föyünde karşılaştırılacak değerler
“Üreticiye göre” işaretli değerler üreticinin sayfasından, Teknim bölge sayıları ve haberleşme yolları fiyat listesinden, diğerleri katalogdaki ürün bilgisinden; siparişte föyün güncel sürümüyle teyit edilir.
| Değer | Katalogdaki örnekler | Neye göre seçilir |
|---|---|---|
| Bölge ya da cihaz kapasitesi | Kablolu: 4+4 (Teknim TSP-5334, TSP-5444, VAP-404PT), 8+8 (TSP-5208G, TSP-5208N, TSP-5488), 8 ve 16 bölge (Teletek Eclipse 8 ve 16), genişletmeyle 32 (Eclipse 32, Paradox SP6000), 64 (DSC HS2064). Kablosuz: 100 cihaz (Ajax Hub, üreticiye göre), 150 (Dahua ARC3000H-W2, Ajax Hub Plus), 200 (Ajax Hub 2 Plus) | Bugün korunacak nokta sayısı ve sonradan eklenecekler |
| Bölge çiftleme | Teknim panellerinde zon çiftleme (üreticiye göre VAP-404PT ve TSP-5334’te 4 bölgeden 8’e, TSP-5208G ve TSP-5208N’de 8’den 16’ya), Teletek Eclipse 8+’da bölge ikizleme (16 bölgeye), Paradox SP6000’de üreticinin ATZ dediği yöntem (8 yerleşik bölgeden 16’ya) | Yeni kablo çekmeden mevcut hatta ikinci dedektör bağlama ihtiyacı |
| Genişletme modülü | Teletek Eclipse Zone 8 (8 bölge, beslemesini panelden alır) ve Zone 8 PS (kendi şebeke beslemesiyle, Eclipse 32 için), DSC HSM2108 (8 bölge), Teletek PAX WL (kablosuz cihaz ekler), Ajax ReX ve ReX 2 (menzil) | Panelden uzak kanatlar, katlar ve sonradan açılacak bölümler |
| Haberleşme yolu | Sabit telefon hattı (Teknim VAP-404PT), GSM/GPRS (TSP-5444, TSP-5488, TSP-5208G), Ethernet (TSP-5334, TSP-5208N, Dahua ARC3000H-W2), Ethernet ve SIM (Ajax Hub, Hub (4G)), Ethernet ve iki SIM (Hub 2), Wi-Fi, Ethernet ve iki SIM (Hub 2 Plus), LAN, Wi-Fi ve 4G (Teletek EMA); Teknim’e göre her marka panele GSM ekleyen TXM-0502 modülü | Binadaki hatlar, ikinci (yedek) yol ve bildirimin gideceği yer: kullanıcı uygulaması, SMS ya da alarm izleme merkezi |
| Bölüm ve kullanıcı | Teletek Eclipse 16’da 3 bağımsız alan, Paradox SP6000’de iki bölüm; Ajax Hub’da 9 güvenlik grubu ve 50 kullanıcı (üreticiye göre), Hub Plus’ta 25 grup ve 99 kullanıcı, Hub 2 Plus’ta 25 grup ve 200 kullanıcı; Teknim TSP-5334’te 4 bölüm ve 10 kullanıcı şifresi (üreticinin ürün sayfasına göre) | Ayrı kurulup kapatılacak alanlar ve kişisel kod ya da kart verilecek kişi sayısı |
| Yedek güç ve besleme | Ajax Hub: yedek akü, üreticiye göre Ethernet kapalıyken yalnız SIM kartla 15 saate kadar; şebeke adaptörü yerine 12 V ya da 12–24 V besleme seçeneği. Ajax Hub Plus: üreticiye göre 16 saate kadar. Teknim panelleri: akü ayrıca seçilir. Paradox panelleri için VDF-1635 metal trafo | Sistemin tüm yüküyle hesaplanan bekleme süresi; derece için gereken süre akü rehberinde |
Panel için keşifte yazılacaklar
- Nokta listesi: kat kat kapılar, açılabilir pencereler, kepenk, hareketle izlenecek hacimler ve panik noktaları; toplamın üstüne büyüme payı.
- Bölümler: farklı saatlerde kurulup kapatılacak alanlar, ortak giriş ve merdivenin hangi bölüme bağlanacağı, her bölümü yönetecek kişiler.
- Haberleşme: binada sabit hat, internet ve GSM kapsaması olup olmadığı; birincil ve yedek yol; alarmın kullanıcıya mı, alarm izleme merkezine mi, ikisine birden mi gideceği.
- Panel yeri: EN 50131’i özetleyen ikincil kaynağa göre kontrol ve gösterge cihazları korunan alanın içine konur; bölümlerin derecesi farklıysa en yüksek dereceli bölüme.
- Şartname: kamu şartnameleri kapasiteyi rakamla isteyebilir; ör. Kültür ve Turizm Bakanlığının (KVMGM) 2018 hırsız alarm ve güvenlik sistemleri şartnamesi panelden en az 16 bölge, 8 bağımsız bölüm, 40 kullanıcı ve 12 tuş takımı bağlantısı bekler. Derece ve çevre sınıfı yazmayan şartnamede bu değerler teklifte ayrıca sorulur.
- Enerji: şebeke hattı, akü kapasitesi ve bekleme süresi; ikincil kaynağa göre sistemin normal durumdaki toplam yükü hesaplanır, alarm anındaki en yüksek yük ölçülür ve ikisi de kayda geçirilir.
- Derece ve çevre sınıfı: ikincil kaynağa göre EN 50131 her bileşenin derecesinin ve çevre sınıfının ürün etiketinde yazmasını ister; katalogda bu alan bulunmadığından panelin, tuş takımının ve dedektörlerin değerleri teklifte föyden yazdırılır.
Şartname “Derece 2” ya da “Derece 3” bir sistem istiyorsa panelin föyündeki derece tek başına yetmez. EN 50131’i Türkçe özetleyen ikincil kaynağa (EMO bildirisi) göre bir binada farklı derecelerde cihaz varsa sistemin derecesini en düşük dereceli cihaz belirler: hem Derece 2 hem Derece 3 cihaz bulunan bir sistem Derece 2 sayılır. Aynı kaynak kurcalama algılamayı panel, tuş takımı, siren ve güç kaynağı için bütün derecelerde zorunlu tutar ve Derece 3’te olay kaydının 500 olayı ve kullanıcı kimliğini kapsamasını bekler. Riskin yüksek olduğu bölüm (ör. kasa odası) daha yüksek dereceli bir alt sistem olarak tasarlanabilir; bu durumda panel ve tuş takımı o bölümün içine konur. EN 50131-1 bugün 2006 baskısı ile 2009, 2017 ve 2020 tarihli üç değişikliğiyle (A1–A3) birlikte yürürlüktedir; standardın TSE karşılığı doğrulanamamıştır. Katalogdaki ürün bilgilerinde derece alanı yoktur; teklifte her kalemin derecesini ve çevre sınıfını ayrı ayrı yazdırın.
Sık sorulanlar
Kablolu alarm paneline sonradan kablosuz dedektör eklenebilir mi?
Panel buna göre tasarlanmışsa evet. Katalogdaki örneklerde DSC HS2064 kablolu ve kablosuz bölgeleri birlikte yönetir; Teletek Eclipse panellerine PAX serisi kablosuz cihazlar PAX WL genişletme modülüyle eklenir ve ürün bilgisi bu yapıyı melez sistem diye adlandırır; Eclipse 8+ kablolu ya da kablosuz bölge genişleticiyle büyütülür. Markalar arasında köprü kuran modüller de vardır: Ajax’ın ocBridge Plus modülü, Ajax’ın kablosuz cihazlarını çalışan bir kablolu panele bağlar. Modülün hangi panel modeli ve yazılım sürümüyle çalıştığı föyden doğrulanır; kablolu ve kablosuz kurgunun karşılaştırması rehberdedir.
Alarm paneli kaç bölgeli olmalı?
Korunacak noktaların toplamı ile sonradan eklenecekler kadar. Kablolu panelde kapasite yerleşik bölgelerle genişletme ya da çiftlemeyle eklenen bölgelerin toplamıdır; üreticinin teknik sayfalarına göre Teknim’in 4+4 ve 8+8 adlandırmasındaki ikinci sayı bölge çiftlemeyle eklenen bölgelerdir. Bölgeler dolduğunda paneli değiştirmeden büyümenin yolları sınırlıdır: genişletme modülü (Teletek Eclipse Zone 8, DSC HSM2108) ya da panel destekliyorsa bölge çiftleme; ikisi de yetmezse üst modele geçilir. Kablosuz panelde sınır cihaz sayısıdır: üreticiye göre Ajax Hub’a 100 cihaz eklenebilir, ürün bilgisine göre Hub Plus 150, Hub 2 Plus 200 cihaz taşır. Kapasite seçilirken genişletme modülünün ve tuş takımının aynı seriden bulunabildiği de kontrol edilir.
GSM’li alarm paneli internet olmadan çalışır mı?
Evet; GSM/GPRS ya da 4G haberleşmeli panel bildirimi mobil şebekeden gönderir. Teknim’in fiyat listesinde TSP-5444 ve TSP-5488 GSM/GPRS’li panel olarak geçer, TSP-5208G’de GSM/GPRS modülü pakete dahildir; Ajax’ın tanımına göre Hub (4G) Ethernet’in yanında bir LTE SIM kartla, Hub 2 (4G) iki SIM kartla bağlanır. Ethernet haberleşmeli TSP-5334 ve TSP-5208N ise binanın ağına bağlıdır. SIM kartın çekip çekmediği panel takılmadan önce o noktada denenir; bodrum ya da kalın betonarme odada sinyal zayıfsa harici GSM anteni (ör. Teknim TXA-0503) kullanılır. Bildirimin SMS, sesli arama ya da uygulama bildirimi olarak gitmesi panelin programında tanımlanır.
Alarm paneli polise ya da izleme merkezine doğrudan bağlanır mı?
Panel, haberleşme yolu üzerinden bir alarm izleme merkezine (AİM) sinyal gönderebilir; ulusal mevzuatta ise panelin polise doğrudan bağlandığı bir düzen bulunamadı. 5188 sayılı Kanunun uygulama yönetmeliğinin 23. maddesine göre merkez gelen ihbarları değerlendirir ve teknik olarak doğruladıklarını bölgesindeki genel kolluğa bildirir; merkezi kurup işletmek de valilikten yeterlilik belgesi almaya bağlıdır (Kanun md. 5). İzleme bu yüzden ayrı bir hizmet ve abonelik konusudur: panelin hangi haberleşme yoluyla bağlanacağı seçilen merkezle birlikte belirlenir. Abonelik hakları ve doğrulama izleme merkezi rehberindedir.
Elektrik kesilince alarm paneli ne kadar çalışır?
Süreyi akünün kapasitesi ile panele ve bağlı cihazlara giden toplam akım belirler. Ajax’ın Hub sayfasında yedek akünün, Ethernet bağlantısı devre dışıyken ve yalnız SIM kartla çalışırken 15 saate kadar yettiği yazar; bu değer o koşul içindir. Teknim’in fiyat listesine göre TSP-5334, TSP-5208G, TSP-5208N ve VAP-404PT panellerinde akü pakete dahil değildir; üreticinin ürün sayfalarında bu panellerin akü değeri 12 V 7 Ah olarak geçer. EN 50131-1 için ikincil kaynaklar Derece 1 ve 2 sistemlerde 12 saatlik bekleme süresi verir; üst derecelerde kaynaklar birbiriyle çelişir. Kaç Ah akü gerektiği ve akünün ne zaman değiştirileceği Alarm Aküsü rehberinde hesaplanır.
Panel değişince eski kablolu dedektörler kullanılabilir mi?
Dedektörler sağlamsa ve bağlantı biçimleri yeni panelin bölge girişine uyuyorsa kullanılabilir. Kablolu dedektörler panele normalde kapalı (NC), normalde açık (NO) ya da hat sonu dirençli bağlanır; yeni panelin bu biçimi desteklediği föyden kontrol edilir. Kablosuz bir panele geçilecekse Ajax MultiTransmitter, ürün bilgisine göre 18 bölge girişiyle mevcut kablolu dedektörleri hub’a bağlar. Keşifte her dedektörün çalışıp çalışmadığı, kablonun durumu ve hangi noktanın hangi bölgeye bağlı olduğu tek tek denetlenir. Mevcut panelin modelini ve nokta listesini iletişim sayfasından gönderirseniz, hırsız alarm sistemlerini projelendiren, kuran ve bakımını üstlenen Ankara merkezli ASPEK panel seçeneklerini aynı teklifte karşılaştırır.
