100 V hat mı, 4–8 Ω mu, kaç kanal: hangi anons amfisi?
Bir fabrikanın anons sistemi yenilenirken eski amfinin etiketindeki watt değeri çoğu zaman yeni teklife aynen taşınır; oysa önce amfinin hangi hattı süreceği sorulmalıdır: tavan ve horn hoparlörlerinin paralel bağlandığı 100 V hatlar mı, salon ya da sahne kabinlerinin bağlandığı 4–8 Ω’luk hat mı? Katalogdaki güç katları üç grupta: 100 V hat çıkışlı, trafolu ya da hem 100 V hem 8 Ω çıkışı olan anons amfileri; kabin hoparlörlerini süren, en güçlüsü 4 Ω’da kanal başına 2.000 W veren power amfiler; bir sesli tahliye santraline bağlı çalışan sistem amfileri. Tek kanallı modellerden 2, 4, 8 ve 16 kanallı gövdelere, adresli 100 W’lık modülden köprü bağlantısında 100 V hatta 1.000 W veren amfiye uzanan bir yelpaze var. Seçimde hat türü, bölge başına kanal ihtiyacı, köprüleme, şebekeye ek 24 V DC girişi, koruma devreleri, sayısal işlemci ve amfinin bir acil anons sisteminin parçası olup olmayacağı birlikte değerlendirilir; watt hesabı ve hattın bağlanışı rehberlerde.
.jpg)
Seçim rehberi ve sık sorulanlar
Hattın ve işin türüne göre amfi
Örnekler katalogdaki ürün bilgilerinden; güç değerleri model adında ya da açıklamasında yazan değerlerdir.
| İş | Amfi türü ve katalogdaki örnek | Dikkat |
|---|---|---|
| Tavan, duvar ve horn hoparlörlerinin paralel bağlandığı anons hattı | 100 V hat amfisi: tek kanallı trafolu Westa WA-350TMA ve WA-500TMA, Decon DP-200 (200 W), D sınıfı Decon DA-240, DA-500 ve DA-1000 (100 V ve 8 Ω), Westsound TKS 500 P TR ile TKS 501 P TR / 1001 P TR | Amfi gücü hoparlör kademelerinin toplamından ve seçilen paydan çıkar (Hoparlör Sayısı ve Amfi Gücü rehberi) |
| Aynı tesiste hem anons hattı hem salon kabinleri | Çift çıkışlı amfi: Decon DP-3500, Westa WA-2500P ve WA-2500TMA (2 × 500 W, 100 V ve 8 Ω); Decon DX2.4 (4 Ω’da 2 × 500 W, köprüde 100 V hatta 1 × 1.000 W) ve DX4.4 (köprüde 2 × 1.000 W) | Çıkış türü arka paneldeki anahtarla ya da köprü bağlantısıyla seçilir; devreye almada hangi çıkışın kullanıldığı kayda geçirilir |
| Çok bölgeli sistem, her bölgeye ayrı güç | Çok kanallı amfi: Topp Pro HVA4.150 ve HVA8.150 (4 ve 8 kanal, 100 V hat için), Westsound MT 2204 ile TKS 104 P / 204 P (4 kanal), Decon DP-2200 (2 × 200 W, trafolu) | Bölgenin yükü onu süren kanalın gücünü aşmaz; kanalların seviyesi ayrı ayarlanır |
| Salon, spor tesisi, sahne: 4–8 Ω kabin hoparlörleri | Power amfi: Decon DA-2000’den DA-9000’e uzanan aile (8 Ω’da kanal başına 300–1.100 W), Topp Pro TDX 8000 (4 Ω’da 2 × 2.000 W), D sınıfı Decon DP-2300D ve DP-2500D (2 × 300 W ve 2 × 500 W) | Paralel bağlanan kabinlerin toplam empedansı föydeki en düşük yükle karşılaştırılır; yüksek güçte şebeke besleme hattı da hesaba girer |
| Ayar isteyen hoparlör sistemi, yankılı salon | Sayısal işlemcili amfi: Decon DA-2900 DSP (8 Ω’da 2 × 1.000 W), Topp Pro TD500.4DSP (4 kanal) | Süzgeç, gecikme ve sınırlayıcı ayarı amfi üzerinde yapılır; ayarların hafızada saklandığı ve yetkisiz değiştirilemediği sorulur |
| Sesli tahliye sistemi olan bina | Santralin sistem amfisi: 4EVAC IMPACT DCA 2.500 (2 × 500 W), Esser INTEVIO RK-AMP500 (500 W, D sınıfı), Edwards EST3 bölge amplifikatörü, Westsound MT 7250 / 7360 / 7500 ve Finder FV 7250 / 7360 / 7500 (100 V hatta 250, 360 ve 500 W; Westsound bu seriyi IEC 60849 ile tanıtır, Finder föyü belge yazmaz), Westsound MT 5002 adresli 100 W modülü | Kamu yapım işlerinde amfi de TS EN 54-16’ya göre belgelenir (GTŞ 22.4); amfinin hangi santralin beyanında listelendiği teklifte sorulur |
Amfi föyünde karşılaştırılacaklar
| Kalem | Katalogdaki seçenekler | Neden önemli |
|---|---|---|
| Çıkış gücü ve ölçüm koşulu | Tek değer veren modeller ile 8 Ω ve 4 Ω için ayrı güç veren power amfiler (ör. 2 × 300 W / 8 Ω, 2 × 500 W / 4 Ω) | EN 54-16 çıkış gücünü, 1 kHz sinüs sinyalinde belirli bir süre ve belirli bir bozulma sınırında sürdürülebilen en yüksek etkin gerilimin karesinin en küçük yük direncine bölümü diye tanımlar (3.1.13); farklı koşulda verilmiş iki watt değeri doğrudan kıyaslanmaz |
| Besleme | Şebekeye ek 24 V DC girişi: Decon DP-200 ve DP-2200 (110 V, 230 V AC ya da 24 V DC), Finder FV serisi (220 V AC ya da 24 V DC), Esser RK-AMP500 (şebeke kesilince 24 V DC yedek besleme) | Akü bağlanabilir; acil anons sisteminde ise belirleyici olan amfinin girişi değil, sistemin EN 54-4 beyanlı güç kaynağıdır (aşağıdaki uyarı) |
| Koruma | Aşırı ısınma, aşırı yük, kırpılma (clip) ve kısa devre koruması (Decon DP-200, DP-2200), kısa devre ve DC koruması (Finder FV), düşük gerilim koruması (Esser RK-AMP500) | Kamu yapım işlerinde amfinin elektronik koruma devrelerine sahip ve izlenebilir olması istenir (GTŞ 22.4); korumaya giren kanalın santralde arıza olarak görünüp görünmediği sorulur |
| Köprüleme | İki kanalı tek yüke birleştiren modeller (Decon DA-3000, DA-8000, DP-3350); DX serisinde köprü bağlantısı 100 V hat verir | Tek büyük yük ya da tek güçlü 100 V hat için ikinci amfi gerekmez; köprü anahtarının konumu devreye almada doğrulanır |
| Sınıf ve gövde | D sınıfı modeller (ör. Decon DP-2300D, DP-2500D, DA-240, DA-500, DA-1000; Topp Pro LVA16.150; Esser RK-AMP500) ile trafolu geleneksel modeller; 2U raf yüksekliğinde gövdeler | Ürün bilgilerine göre D sınıfı daha az ısı üretir ve daha ince gövdeye sığar; kabinin havalandırması ve yer planı buna göre yapılır |
| Yedek amfi | Santral içinde yedek amfili model: 4EVAC C500 (6 × 100 W amfi ve yedek amfi) | EN 54-16’da yedek güç amfisi isteğe bağlı fonksiyondur (13.14); İngiltere’deki BS 5839-8’in 2021 taslağı (nihai baskı 2023’te yayımlandı), yedek gerekiyorsa en az arızalanan amfi kadar güçlü olmasını, enerjili tutulmasını ve sürekli izlenmesini önerir |
Amfi teklifi istemeden önce
- Hat türü: hoparlörler trafolu 100 V mu, 4–8 Ω mu; ikisi birlikteyse çift çıkışlı amfi ya da ayrı güç katları.
- Bölge ve kanal: bölge sayısı, her bölgenin kademe toplamı, aynı anda açık kalabilecek bölgeler ve bölge başına ayrı kanal gerekip gerekmediği.
- Kaynak: amfiyi hangi cihazın süreceği (mikser, matris, sesli tahliye santrali); power amfide mikser katı olmadığından sinyal ayrı bir cihazdan gelir.
- Besleme: şebeke hattının akımı, 24 V DC girişi ihtiyacı ve acil anons sisteminde EN 54-4 beyanlı güç kaynağı.
- Kabin: raf yüksekliği, havalandırma boşluğu ve kabindeki toplam ısı.
- Acil anons: amfinin santralle aynı sistemin parçası olup olmadığı, izlenip izlenmediği ve belgesi; yedek amfi isteniyorsa düzeni.
- Kablo: yangında çalışması gereken sesli tahliye hatlarında amfiye sinyal ve enerji taşıyan kablo da, amfiden hoparlörlere giden hat da yangına en az 60 dakika dayanır (BYKHY Madde 83/1-a).
Şebekeye ek olarak 24 V DC girişi olan amfiler akü bağlanarak elektrik kesintisinde çalışabilir; bu yüzden acil anons için yeterli sanılır. Acil anons sisteminde aranan ise amfinin bir akü klemensi taşıması değil, aküyü şarj eden ve izleyen güç kaynağının EN 54-4’e uygun olmasıdır. EN 54-16, sesli alarm santralinin içindeki ya da dışındaki güç kaynağının EN 54-4’e uymasını ister; kamu yapım işlerinde GTŞ 22.7 bu şartı jeneratör ya da kesintisiz güç kaynağı bulunan binalarda da korur ve güç kaynağından toprak, akü, şebeke kesilmesi ve sigorta arızalarını algılamasını bekler. Akü süresi de amfinin değil sistemin hesabıdır. Teklifte amfinin DC girişini, güç kaynağının EN 54-4 beyanını ve akü hesabını ayrı satırlarda görün.
Sık sorulanlar
Anons amfisi ile power amfi arasındaki fark nedir?
Anons amfisi tavan, duvar ve horn hoparlörlerinin paralel bağlandığı 100 V hattı sürer; hoparlörler hatta trafoyla bağlanır ve uzun kablolarda akım düşük kalır. Power amfi ise 4–8 Ω’luk kabin hoparlörlerini doğrudan besler; salon, sahne ya da spor tesisinde kullanılır. Katalogda iki işi birlikte gören, 100 V ile 8 Ω çıkışını birlikte taşıyan ya da köprü bağlantısında 100 V hat veren modeller de var. İki çıkışın neden birbirinin yerine kullanılmadığı 100V Hoparlör Bağlantı Şeması rehberinde.
Kaç kanallı amfi almalıyım?
Ayrı güç isteyen bölge sayısı kadar. Tek bölgeli basit bir anons hattında tek kanallı trafolu amfi yeter; bölgeler farklı yük taşıyor ya da ayrı ses seviyesi istiyorsa her bölgeye bir kanal ayrılır. Katalogda tek kanallı gövdelerden 16 kanallı Topp Pro LVA16.150’ye kadar seçenek var; Westsound’un MT 5000 adresli serisinde ise 100 W’lık amfi modülü kendi adresiyle merkezden yönetilir. Kanal sayısına bir yedek eklemek, sonradan açılacak bölge için ikinci amfi alma ihtiyacını azaltır.
Acil anons sisteminde hangi amfi kullanılır?

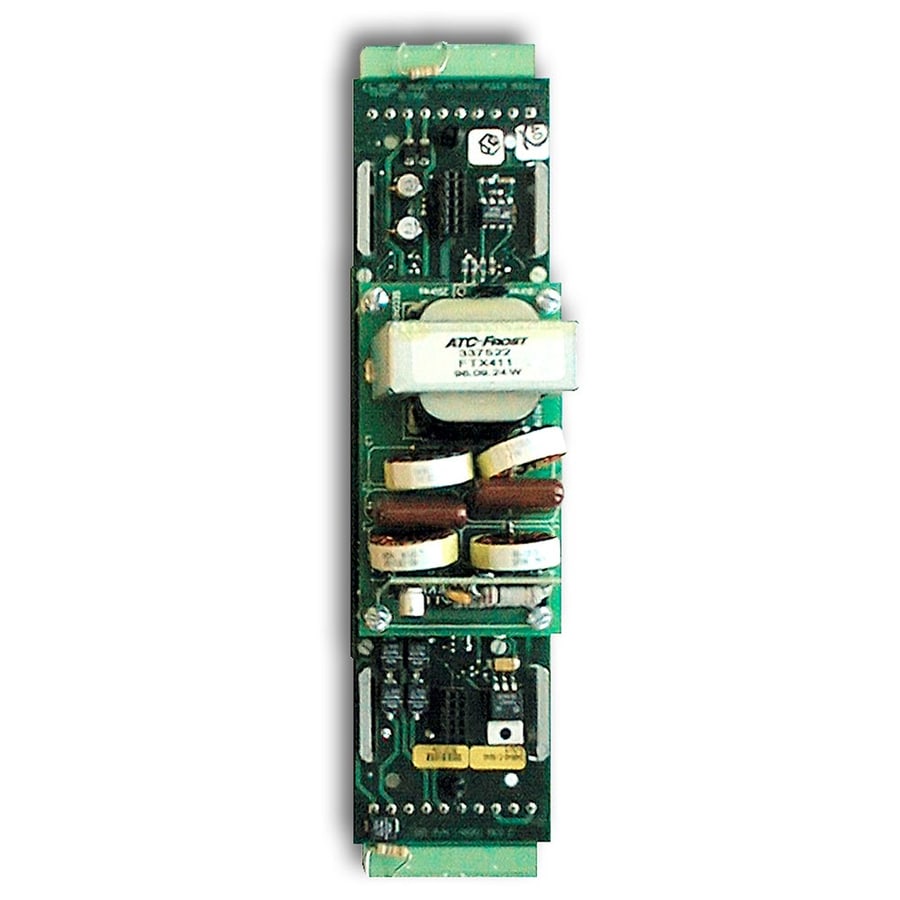

Sesli tahliye santralinin parçası olarak beyan edilen amfi. Kamu yapım işlerinde GTŞ 22.4 güç amplifikatörünün TS EN 54-16’ya uygun üretilmesini, CE işareti ve performans beyanı taşımasını, projedeki hoparlörleri besleyecek güçte, elektronik korumalı ve izlenebilir olmasını ister. Katalogda sesli tahliye sistemlerinin kendi amfileri de var: IMPACT sistemi için DCA 2.500, INTEVIO için RK-AMP500, EST3 için bölge amplifikatörü (üretici föyüne göre çıkışı 70 V ya da 25 V); ürün bilgilerinde belge yazmadığından hangi EN 54-16 beyanında yer aldıkları teklifte sorulur. Belgesi ve santralle izleme bağlantısı olmayan genel amaçlı bir power amfi bu tarife girmez.
Yedek amfi gerekli mi?
Türk mevzuatında genel bir şart yoktur. EN 54-16 yedek güç amfisini isteğe bağlı fonksiyon olarak tanımlar; GTŞ 22.4 projede yedek amfi öngörülmüşse düzenin TS EN 54-16 madde 13.14’e göre kurulmasını ister. İngiltere’deki BS 5839-8’in 2021 taslağı EN 54-16’ya göre üretilmiş amfilerin doğru kurulup bakımı yapıldığında arızalanmasının beklenmediğini, yedeğin risk değerlendirmesi gerektirirse konmasını, bunun yerine her biri daha az hoparlörü süren daha çok amfi de kullanılabileceğini yazar. Katalogdaki 4EVAC C500 altı bölge amfisinin yanında bir yedek amfi taşır.
D sınıfı amfinin farkı nedir?
Ürün bilgilerine göre D sınıfı amfi, aynı güçteki geleneksel amfiden daha az ısı üretir, daha ince gövdeye sığar ve şebekeden daha az akım çeker. Katalogdaki D sınıfı modeller arasında iki kanallı Decon DP-2300D ile DP-2500D, tek kanallı DA-240, DA-500 ve DA-1000, 16 kanallı Topp Pro LVA16.150 ve Esser’in INTEVIO sistemi için ürettiği 500 W’lık RK-AMP500 var. Verim oranı üreticiye göre değişir; karşılaştırırken aynı koşulda verilmiş güç değerlerine ve kabindeki ısı planına bakılır.
Anons amfisi teklifini ne belirler?
Güç ve kanal sayısı, çıkış türü (100 V, 4–8 Ω ya da ikisi), köprüleme, sayısal işlemci, D sınıfı yapı ve 24 V DC girişi birim fiyatı değiştirir. Acil anons sistemine girecek amfide belge, santralle izleme bağlantısı ve gerekiyorsa yedek amfi ayrı kalemdir; kabin, havalandırma, besleme hattı ve devreye almada yük ölçümü toplamı tamamlar. Hoparlör listesini kademeleri ve bölge planıyla birlikte gönderirseniz Ankara merkezli ekibimiz amfiyi hat ve bölge yapısına göre seçip teklifini hazırlasın.
