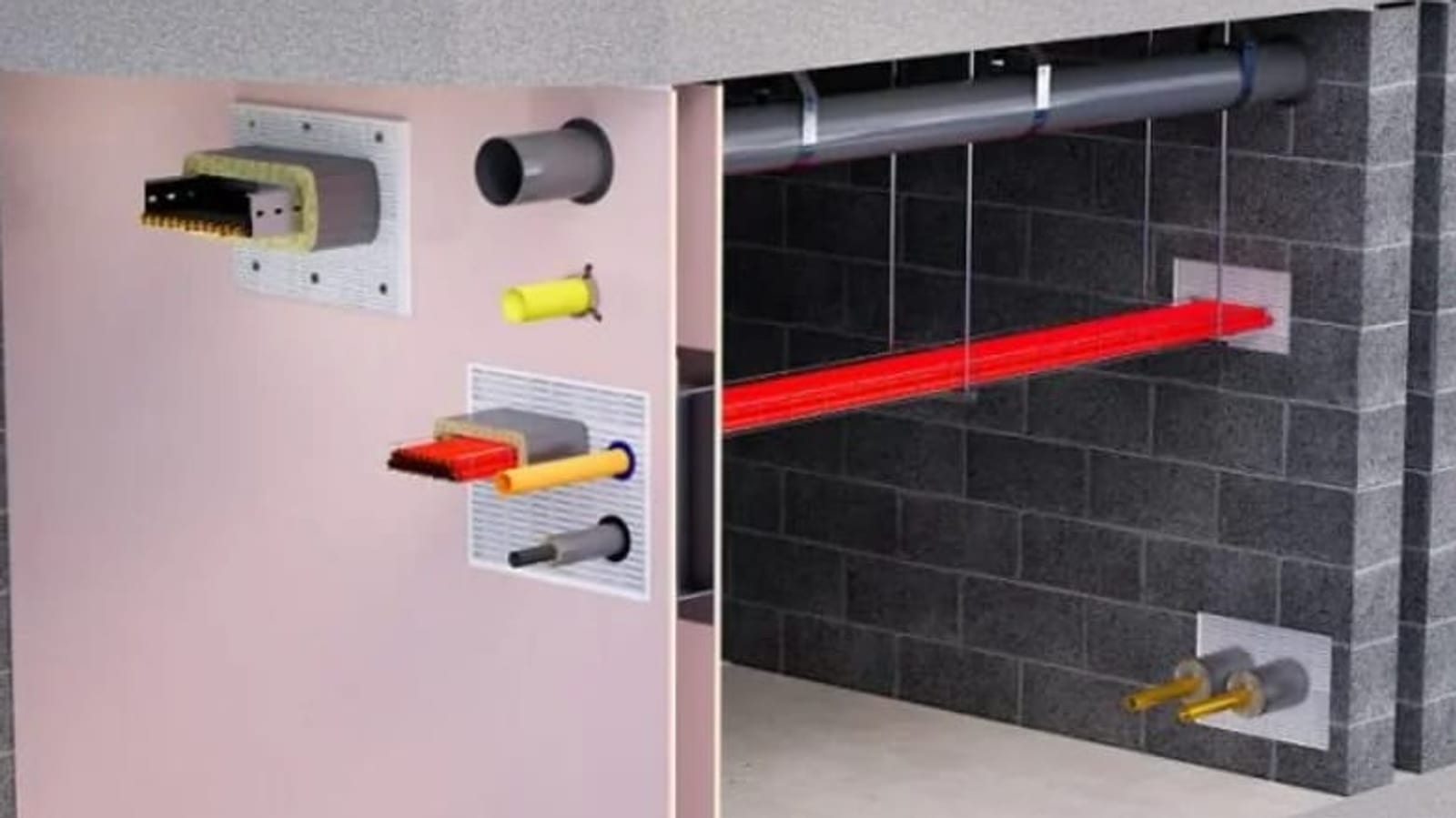

Yangın durdurucu uygulaması, bir bölmenin dayanımını o bölmeyi delen her nokta için sürdürme işidir. Kablo demeti, boru, kanal ve tava geçişleri kapatılmadığında duvarın sınıfı bir işe yaramaz: alev ve duman en kolay yoldan, açık bırakılmış delikten geçer. Uygulamanın zorluğu malzemede değil, her geçişin kendi çözümünü istemesindedir.
Ürün aileleri ve nerede kullanıldıkları
| Ürün | Tipik kullanım | Dikkat |
|---|---|---|
| Yangın harcı (mortar) | Büyük açıklıklar, çok sayıda kablo ve tava geçişi, şaft dipleri | Sertleşir; sonradan kablo ilavesi için kırılıp yeniden yapılması gerekir |
| Akrilik / silikon mastik | Küçük boşluklar, metal boru ve kablo çevresi, derz dolgusu | Boşluk derinliği ve dolgu kalınlığı onayda yazılıdır; "üstünü çekmek" yeterli değildir |
| Şişen (intumescent) manşon / bandaj | Plastik ve yalıtımlı borular | Isınınca genleşip eriyen borunun bıraktığı kesiti kapatır; boru cinsi ve çapı onayla eşleşmelidir |
| Yangın yastığı | Sık değişen kablo geçişleri, geçici düzenler, şaft kapatma | Sökülüp takılabilir olması avantajdır; istifleme düzeni onayda tarif edildiği gibi olmalıdır |
| Panel (batt) + kaplama | Büyük şaft ve kablo tavası geçişleri | Panel kesiti ve kaplama katı birlikte onaylıdır; kaplamasız panel sınıfı sağlamaz |
| Şişen boya / kablo boyası | Kablo demetlerinde yangın yayılımını sınırlama | Geçiş yalıtımının yerine geçmez; tamamlayıcıdır |
| Modüler blok sistemi | Sık değişen ve su sızdırmazlığı da gereken geçişler | Kablo çapı ve modül dizilimi kataloğa göre kurulur |
Geçiş tipine göre karar
Kablo demeti ve kablo tavası
Belirleyici olan doluluk oranıdır: aynı ürün, geçişin yüzde kaçının kabloyla dolu olduğuna göre farklı sınıf verir. Tava geçişlerinde tavanın kendisi de ısı köprüsü oluşturur; onayda tava tipinin kapsanıp kapsanmadığı kontrol edilmelidir. Sonradan kablo ilavesi kesin olduğu bilinen noktalarda, sökülüp takılabilen çözümler (yastık, modüler blok) seçilmesi uzun vadede daha ucuzdur.
Metal boru
Metal boru yangında erimez ama ısıyı iletir. Bu yüzden yalnız boşluğun kapatılması yetmeyebilir; boru üzerinde belirli bir mesafede yalıtım devam ettirilmesi gerekebilir. Yalıtımlı metal boruda ise yalıtım malzemesinin cinsi (taşyünü, kauçuk köpük) çözümü doğrudan değiştirir.
Plastik boru
Yangında eriyip kaybolur. Bu yüzden geçişte, ısıyla şişerek boru kesitini kapatan bir eleman bulunmak zorundadır: dıştan takılan manşon veya duvar içine gömülü bandaj. Boru malzemesi (PVC, PP, PE) ve çapı, seçilen ürünün onay listesinde yer almalıdır — her manşon her plastik boru için onaylı değildir.
Havalandırma kanalı
Kanal geçişleri genellikle geçiş yalıtımıyla değil, yangın damperi ile çözülür. Damper konmayan kanal geçişlerinde kanalın kendisinin yangına dayanıklı hale getirilmesi gerekir; kanal etrafını mastikle kapatmak bir çözüm değildir.
Hareketli derz
Duvar-döşeme birleşimi, cephe ile döşeme arası boşluk ve dilatasyon derzleri hareket eder. Bu noktalarda hareketi karşılayabilen, ilgili standart kapsamında test edilmiş derz dolgu sistemleri kullanılır; sabit dolgu malzemesi zamanla çatlar ve açılır.
Uygulama disiplini
- Geçiş envanteri. Bölme sınırlarındaki tüm geçişler önce listelenir; hangi bölmede, hangi kotta, ne geçiyor, açıklık ne kadar.
- Çözüm eşleştirmesi. Her geçiş için, onay kapsamına giren bir ürün ve uygulama detayı seçilir. Eşleşmeyen geçişler ayrıca not edilip üreticinin teknik desteğine sorulur.
- Uygulama ve fotoğraf. Uygulama öncesi ve sonrası fotoğraflanır; kapanan bir detay sonradan ispat edilemez.
- Etiketleme. Her geçişe; ürün, sınıf, uygulama tarihi ve uygulayıcı bilgisi içeren kalıcı etiket takılır.
- Dosyalama. Etiket numarası, konum, fotoğraf ve ürün belgesi tek dosyada toplanır. Bu dosya, bir sonraki tadilatın ve denetimin başlangıç noktasıdır.
Sorumluluk boşluğu
Geçiş yalıtımının en büyük sorunu teknik değil, örgütseldir. Elektrik yüklenicisi kablosunu geçirir, mekanik yüklenici borusunu; ikisi de arkasında bıraktığı deliği kendi işinin parçası saymaz. Sonuçta iş, "herkesin bildiği ama kimsenin yapmadığı" bir kalem olarak kalır.
Çözüm, geçiş yalıtımının ayrı bir iş kalemi olarak sözleşmeye yazılması ve tek bir taraf üzerine bırakılmasıdır. İşletme aşamasında da aynı kural geçerlidir: binada delik açma yetkisi olan kişiye, deliği kapatma yükümlülüğü de yazılı olarak verilmelidir.
Denetim ve tespit
Mevcut binada yaptığımız tespit çalışması bölme bazlı yürür: bölme sınırları plan üzerinde işaretlenir, asma tavan ve şaft kapakları açılarak geçişler tek tek görülür, açık ve hatalı geçişler fotoğraflı olarak listelenir, her biri için çözüm ve yaklaşık iş kapsamı çıkarılır. Genellikle ortaya çıkan tablo, binanın tamamının yeniden yapılmasını değil, sınırlı sayıda kritik geçişin kapatılmasını gerektirir.
Konunun giriş anlatımı için yangın durdurucu ve yalıtım yazımıza, yangın anında çalışması gereken devrelerin kablolaması için yangına dayanıklı kablolar yazımıza bakabilirsiniz.
Sık Sorulan Sorular
Yangın durdurucu (firestop) nedir?
Yangın bölmesini delen kablo, boru, kanal ve tava geçişlerinin, bölmenin yangın dayanımını sürdürecek şekilde kapatılmasıdır. Kapatılmayan bir geçiş, alev ve dumanın en kolay yoldan diğer bölmeye ulaşmasını sağlar ve duvarın sınıfını fiilen sıfırlar.
Plastik boru geçişinde hangi ürün kullanılır?
Plastik boru yangında eriyip kaybolduğu için mastik veya harç yeterli değildir; geride bölme kalınlığında açık bir delik kalır. Isıyla şişerek boru kesitini kapatan manşon (dıştan) veya bandaj (duvar içine gömülü) kullanılır. Boru malzemesi ve çapı, seçilen ürünün onay listesinde yer almalıdır.
Yangın durdurucu uygulaması belgelendirilir mi?
Evet. Ürünün hangi standarda göre hangi sınıfı sağladığı, belgenin kapsadığı konfigürasyon aralığı (bölme tipi, kalınlık, çap, doluluk oranı) ve sahadaki uygulamanın bu aralığa uyduğu gösterilmelidir. Uygulama öncesi-sonrası fotoğraf, her geçişte kalıcı etiket ve tek dosyada toplanmış kayıt istenir.
Sonradan kablo çekilirse ne yapılır?
Delinen yalıtım yeniden yapılmalıdır. Sonradan kablo ilavesinin kesin olduğu noktalarda, baştan sökülüp takılabilen çözümler (yangın yastığı, modüler blok sistemi) seçmek uzun vadede daha ucuzdur. İşletmede delik açma yetkisi olan kişiye, kapatma yükümlülüğü de yazılı olarak verilmelidir.
Mevcut binada geçiş yalıtımı eksikleri nasıl tespit edilir?
Bölme sınırları plan üzerinde işaretlenir, asma tavan ve şaft kapakları açılarak geçişler tek tek görülür, açık ve hatalı geçişler fotoğraflı listelenir ve her biri için çözüm ile yaklaşık iş kapsamı çıkarılır. Sonuç genellikle binanın tamamını değil, sınırlı sayıda kritik geçişi kapatmayı gerektirir.
