Kablo geçişi, bina ömrü boyunca tekrar tekrar açılan tek geçiş türüdür. Boru bir kez döşenir ve yıllarca durur; kablo ise her yeni sistem, her kamera, her sunucu dolabıyla birlikte artar. Bu yüzden kablo geçişlerinde asıl soru "nasıl kapatırız" değil, "kapattıktan sonra bir daha nasıl açıp kapatırız" sorusudur — ve bu soru cevaplanmadığında yalıtım ilk kablo çekiminde biter.
Üç ürün ailesi ve ayrıldıkları nokta
Kablo geçişlerinde kullanılan ürünler, açıklığın büyüklüğü ve kablo trafiğinin sürüp sürmeyeceğine göre ayrışır.
| Aile | Nerede | Yeniden girilebilir mi | Dikkat |
|---|---|---|---|
| Yangın yastığı | Orta boy açıklık, yoğun trafik | Evet | İstiflemenin sıkılığı sonucu belirler |
| Kaplamalı levha (panel) | Büyük açıklık, şaft ağzı | Kısmen | Kesim yerleri ayrıca kapatılır |
| Mastik ve macun | Küçük açıklık, tekil kablo | Hayır | İnce uygulama sınıfı sağlamaz |
Büyük hacimli açıklıkların kalıcı dolgusu için yangın harcı ayrı bir sayfada ele alınıyor; harç kablo trafiği bitmiş şaftlarda doğru, süren şaftlarda yanlış seçimdir.
Doluluk oranı: sayının anlamı
Belgelerde geçen doluluk oranı, açıklığın toplam kesitinin ne kadarının kablo tarafından kaplandığını anlatır. Bunun iki sonucu vardır. Birincisi, çok dolu bir geçişte dolgu malzemesi kabloların arasına yeterince giremez ve süreklilik kurulamaz. İkincisi, kablo miktarı arttıkça geçişteki yangın yükü de artar — kablo kılıfı yanıcıdır ve yandığında yoğun, koyu duman üretir.
Uygulamada iki hata görülür. Kabloları sıkıştırıp "sığdırmak", kesiti düşürmez; yalnız dolgunun aralara girmesini zorlaştırır. Açıklığı büyütmek ise bölmeyi daha çok zayıflatır ve çoğunlukla belgenin en büyük açıklık sınırını aşar. Doğru çözüm, kabloların ikinci bir geçişe bölünmesidir.
Sonradan kablo çekme: asıl mesele
Pasif korumada denetimde en sık bulunan eksik, hiç yapılmamış yalıtım değil, yapıldıktan sonra delinip kapatılmamış yalıtımdır. Kablo geçişlerinde bu neredeyse kural hâline gelir, çünkü kablo çeken ekip ile geçişi yalıtan ekip aynı değildir ve aradaki iş kimsenin görev tanımında yazmaz.
İşleyen düzen üç kalemden oluşur:
- Geçiş envanteri. Her yalıtılmış geçiş numaralanır; konumu, açıklık ölçüsü, kullanılan ürün ve doluluk oranı kayda geçer. Numara geçişin yanında etiket olarak da durur.
- Kablo çekim izni. Bölme sınırından kablo geçirecek her iş, hangi geçiş numarasının açılacağını önceden bildirir. Bu, bir bürokrasi değil, işi görünür kılan tek adımdır.
- Kapanış kaydı. İş bittiğinde geçiş yeniden yalıtılır, fotoğraflanır ve envanterdeki doluluk oranı güncellenir. Kapanış kaydı olmayan iş tamamlanmamış sayılır.
Bu düzen kurulmadığında bina, her tadilat döngüsünde bölmelendirmesinin bir kısmını kaybeder ve kayıp yalnız kapsamlı bir tespit çalışmasıyla geri kazanılır.
Tava ve merdiven: kapsamdaki fark

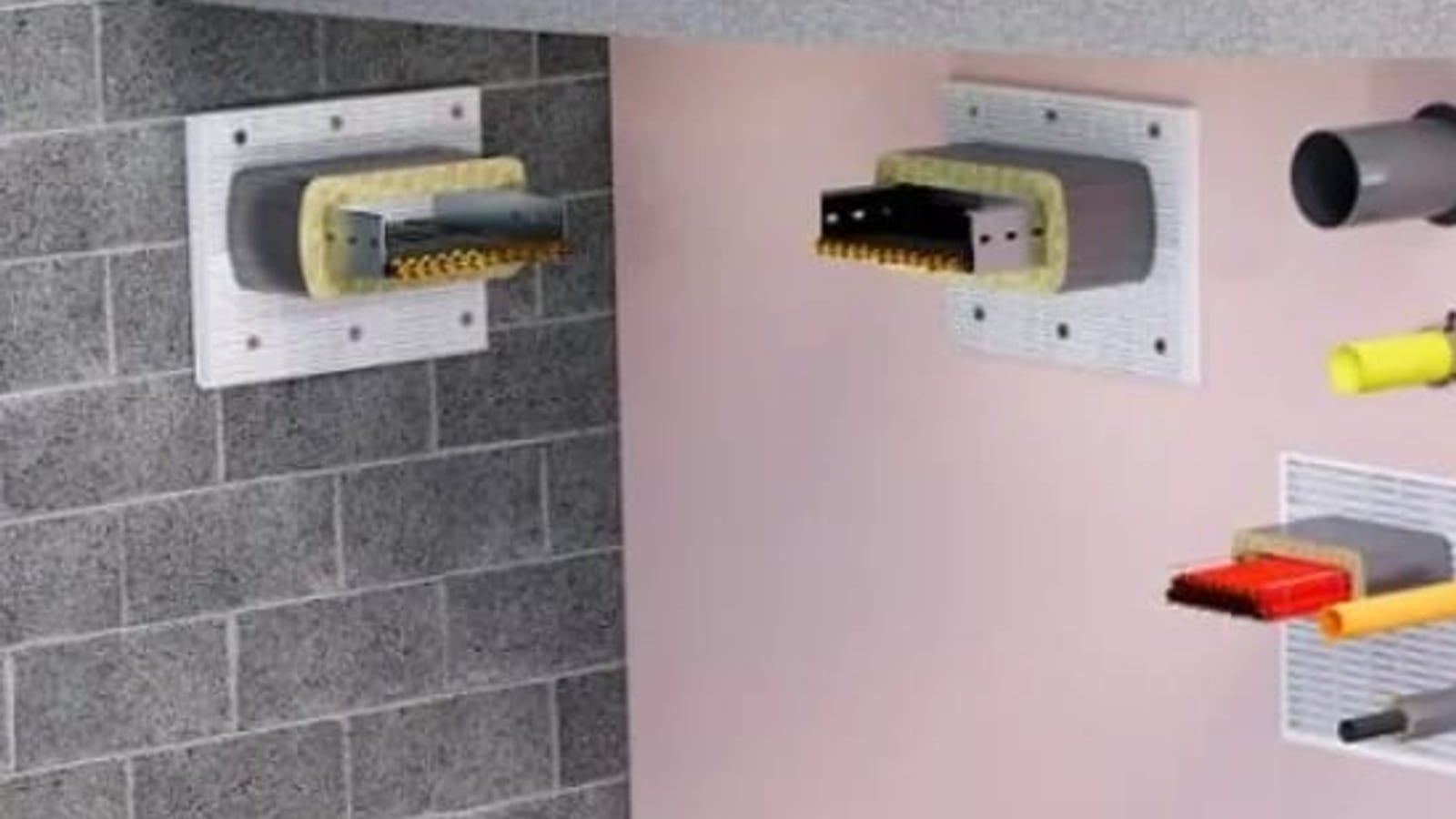

Kablolar bölmeyi çoğunlukla bir taşıyıcı üzerinde geçer. Kapalı tabanlı kablo tavası, açık basamaklı kablo merdiveni ve tekil askı farklı geometrilerdir ve ürün belgeleri bunları ayrı ayrı yazar. Kapalı tava metal bir yüzey olarak ısıyı iletir ve dolgunun altına girmesini engeller; merdiven ise dolgunun kablo demetini her yönden sarmasına izin verir.
Sahada tava tipinin not edilmemesi, belgeyle uygulamanın sessizce ayrışmasına yol açar: ürün doğru, uygulama düzgün, belge geçersizdir. Tespit çalışmasında geçiş kaydına taşıyıcı tipinin yazılması bu yüzden ayrı bir alandır.
Yangına dayanıklı kablo ile karıştırılmamalı
İki ayrı konu sık sık birbirinin yerine kullanılır. Kablo geçiş yalıtımı, kablonun bölmeyi deldiği noktayı kapatır ve amacı yangının yayılmasını durdurmaktır. Yangına dayanıklı kablo ise yangın sırasında çalışmaya devam etmesi gereken devrelerin (algılama, anons, duman kontrolü, yangın pompası) işlevini sürdürmesi içindir ve geçişi kapatmaz.
Bir binada ikisi de gerekebilir ve biri diğerinin yerini tutmaz: yangına dayanıklı kabloyla beslenen bir hat, geçişi açık bırakıldığında bölmeyi yine sıfırlar. Kablolama tarafının ayrıntısı için yangına dayanıklı kablolar yazımıza bakabilirsiniz.
Denetimde ne aranır
| Kalem | Bakılan | Kayda geçen |
|---|---|---|
| Doluluk | Kesit tahmini, belgedeki üst sınırla karşılaştırma | Ölçülen oran, aşım |
| Taşıyıcı tipi | Tava mı merdiven mi, belgeye uygun mu | Taşıyıcı cinsi |
| Yeni kablo | Envanterle karşılaştırma, açık delik taraması | Açık geçiş listesi |
| Yastık istifi | Boşluk kalmış mı, düşen yastık var mı | Fotoğraf + konum |
| Etiket | Geçiş numarası okunuyor mu | Etiketsiz geçiş sayısı |
| Panel kesimleri | Kesim yerleri kapatılmış mı | Açık kesim sayısı |
Nasıl çalışıyoruz
Kablo geçişlerinde işi, tek tek delikleri kapatmak olarak değil bölme bazlı bir envanter işi olarak kuruyoruz: önce bölme sınırları çıkarılır, sonra o sınırdaki her geçiş numaralanıp durumu fotoğraflanır, ardından eksikler ürün ailesine göre gruplanıp uygulanır. Teslimde binaya numaralı bir geçiş listesi ve her geçişin fotoğrafı kalır; sonraki tadilatta bakılacak referans budur.
Bina genelinde eksiklerin sıralı çıkarılması için yangın risk analizi, pasif korumanın bütünü için pasif yangın önlemleri sayfasına bakabilirsiniz. Geçiş envanteri çıkarılmasını talep etmek isterseniz iletişim sayfamız üzerinden bize ulaşın; telefonla görüşmeyi tercih ederseniz hattımız 0312 385 15 66.
Sık Sorulan Sorular
Kablo geçişinde doluluk oranı ne demek?
Açıklığın toplam kesitinin ne kadarının kablo tarafından kaplandığını gösteren orandır ve ürün belgesinde bir üst sınır olarak yazar. Sınır aşıldığında dolgu malzemesi kabloların arasına yeterince giremez, süreklilik kurulamaz; ayrıca geçişteki yangın yükü artar. Kabloları sıkıştırmak kesiti düşürmez, açıklığı büyütmek ise bölmeyi zayıflatır — doğru çözüm kabloları ikinci bir geçişe bölmektir.
Yangın yastığı mı, harç mı kullanmalı?
Belirleyici olan kablo trafiğinin sürüp sürmeyeceğidir. Yastık sökülüp yeniden yerleştirilebildiği için yeni kablo çekilmeye devam edecek şaftlarda doğrudur. Harç kalıcı ve daha dayanıklıdır ama sertleştiğinde geçiş fiilen kapanır; sonradan kablo geçirmek kırmayı gerektirir. Trafiği bitmiş kat geçişlerinde harç, süren şaftlarda yastık tercih edilir.
Yalıtılmış bir geçişten sonradan kablo geçirilirse ne yapılmalı?
Geçiş yeniden yalıtılmalı ve kaydı güncellenmelidir. Bunun kendiliğinden olması için üç adımlık bir düzen gerekir: her geçişin numaralanıp etiketlenmesi, bölme sınırından kablo geçirecek işin hangi geçişi açacağını önceden bildirmesi, iş bitince geçişin yeniden yalıtılıp fotoğraflanması. Bu düzen kurulmadığında bina her tadilat döngüsünde bölmelendirmesinin bir kısmını kaybeder.
Yangına dayanıklı kablo kullanırsam geçiş yalıtımı gerekmez mi?
Gerekir; ikisi farklı işler yapar. Yangına dayanıklı kablo, yangın sırasında çalışması gereken devrelerin işlevini sürdürmesi içindir. Geçiş yalıtımı ise kablonun bölmeyi deldiği noktayı kapatarak yangının yayılmasını durdurur. Yangına dayanıklı kabloyla beslenen bir hat, geçişi açık bırakıldığında bölmenin dayanımını yine sıfırlar.
