Bir GST paneline yedek parça ararken, bakım teklifi alırken ya da sistemi büyütmek isterken ilk soru aynıdır: hangi panel? GST200N ile GST-IFP8 aynı ailedendir ama çevrim kartları, ağ kartları ve aküleri birbirinin yerine geçmez. Bu sayfada sahada en sık karşılaştığımız GST panellerini üreticinin veri sayfası ve kılavuzundaki değerlerle karşılaştırıyor, her birine uyan kartları gösteriyoruz.
GST (Gulf Security Technology), 1993'te Çin'in Qinhuangdao kentinde kurulan bir yangın algılama üreticisidir. Carrier'ın yangın işi 2 Aralık 2024'te Lone Star Funds'a devredildi ve Kidde Global Solutions adıyla ayrı bir şirket kuruldu; GST bugün Kidde, Edwards ve Aritech ile birlikte bu şirketin markalarındandır. Sahadaki GST sistemleri için pratik anlamı: model kodları ve kart numaraları değişmedi, parça eşleştirmesi yine koda göre yapılır. Kataloğumuzdaki GST ürünlerinin tamamı GST marka sayfasında.

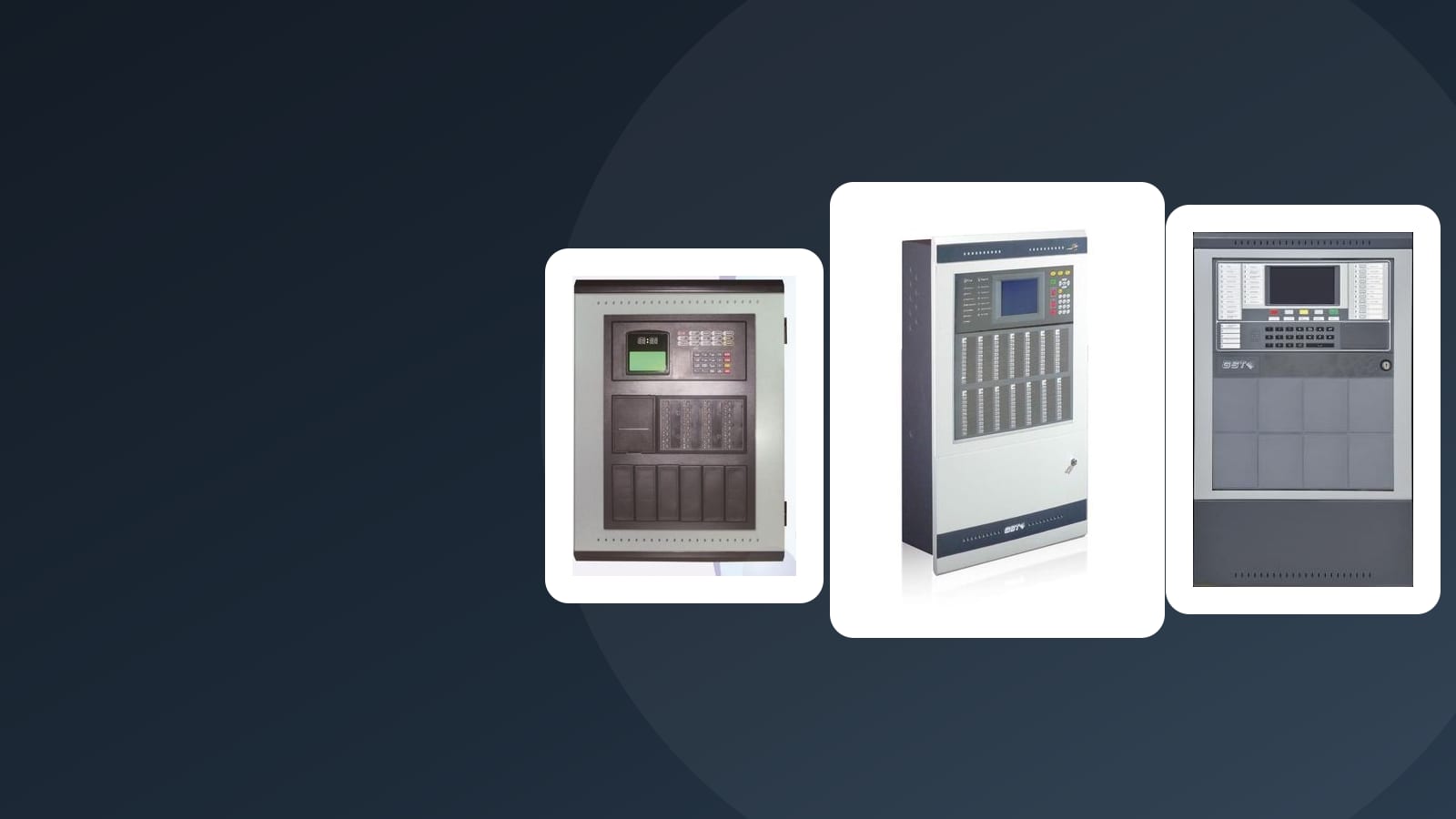

Adresli GST panelleri bir bakışta
| Değer | GST200N | GST-IFP8 | GST-IFP4E |
|---|---|---|---|
| Çevrim sayısı | En fazla 2 (Class A) | 2 / 4 / 6 / 8 (Class A) | 1–6 (Class A) |
| Çevrim başına adres | 1. çevrim 235, 2. çevrim 242 | 242 | 242 |
| Toplam adres | 477 | 1.936 | 1.452 |
| Bölge | 30 (her biri kendi LED'iyle) | 999 (140'ı ayrı LED'li) | — |
| Ekran | 8 satır × 18 karakter LCD, 15 LED | 15 satır × 40 karakter LCD, 17 LED | 7" dokunmatik ekran (800 × 480) |
| Ağ | RS485 ile 32 panel + 10 tekrarlayıcı; CAN ile 240 panel | RS485 Class A 32 panel; CAN Class A 100, Class B 240 panel | En fazla 250 panel |
| Akü | 2 × 12 V 21 Ah | 2 × 12 V 38 Ah | 2 × 12 V 38 Ah (ek akü kutusuyla 65 Ah) |
| Standart / onay | EN 54-2, EN 54-4 | EN 54-2, EN 54-4 · LPCB 548p/02 | EN 54-2, EN 54-4 · LPCB 548p/13 |
Tablodaki değerler GST200N kılavuzu (Issue 1.12), GST-IFP8 veri sayfası (DS10104799) ve GST-IFP4E veri sayfasından (DS10105308) alınmıştır. Tire (—) konan hücrede üreticinin belgesinde değer yoktur.
GST200N: tek kasada iki çevrime kadar
"GST 200" adıyla aranan panel ailesinin, üreticinin sitesinde güncel kılavuzu yayımlanan üyesi GST200N'dir. İlk çevrimi kendi üzerinde gelir; ikinci çevrim isteğe bağlı LC200 çevrim kartıyla eklenir. Ön yüzde 30 bölgeye kadar her bölgenin kendi alarm ve arıza/devre dışı göstergesi ile tuşu bulunan bir bölge kumanda paneli yer alır; bu tuşlarla bölgedeki sirenler tek tek çalıştırılıp susturulabilir.
- Türkçe menülü sürüm: kataloğumuzda GST200N-TK olarak yer alır.
- Bilgisayar bağlantısı: üretici, cihaz tanımlarının ve senaryo denklemlerinin yalnızca RS232 kartı üzerinden yüklenebildiğini belirtir; ilk kurulumda bu kartın alınmasını önerir.
- Önceki kuşak: GST200-2 paneli de sahada yaygındır; ağ kartı P-9960A bu panel içindir. Ana kartı arızalanan eski GST200 paneller için MB-220 ana kartı katalogdadır.
GST-IFP8: orta ve büyük projelerin paneli
GST-IFP8 modüler yapıdadır: çevrimler çift çevrim kartlarıyla ikişer ikişer eklenir ve panel sekiz çevrime kadar büyür. Üreticinin veri sayfası, ağ kartı takıldığında bu kartın bir yuvayı kullandığını ayrıca not eder — yani ağa bağlanacak bir panelde çevrim planı buna göre yapılmalıdır.
| Kart / aksesuar | İşlevi |
|---|---|
| LCIFP8 | Çift çevrim kartı |
| P-9945A | RS485 Class A ağ kartı |
| P-9965A | CAN Class A ağ kartı |
| P-9945RP | Tekrarlayıcı panel kartı |
| P-9935 ModBus · P-9935 TCP/IP | Bina yönetim sistemi ve bilgisayar haberleşmesi |
| P-9904 | USB yazıcı arayüzü |
Veri sayfası GST-IFP8'in ağında birlikte çalışabileceği cihazları da sayar: GST200-2 ve GST200N panelleri, GST-NRP00 ağ tekrarlayıcı paneli, GST852RP LCD tekrarlayıcı panel ve GSTGMC grafik izleme yazılımı. Türkçe menülü sürüm GST-IFP8-TK adıyla satılır.
GST-IFP4E: dokunmatik ekranlı yeni kuşak
GST-IFP4E, Linux tabanlı işlemcisi ve 7 inç dokunmatik ekranıyla GST'nin yeni kuşak adresli panelidir. Veri sayfasına göre donanımı ve çevrim cihazlarını otomatik tanıyıp tip uyuşmazlığını bildirir, dedektör hazne kirliliğini raporlar ve eşiğini ayarlamaya izin verir, 100.000 olay kaydı tutar, sessiz ya da sesli "walk test" yapar, e-posta bildirimi gönderir; proje veritabanı ve yazılım güncellemesi USB üzerinden yüklenir. Çevrimler LC-401E tek çevrim ve LC-402E çift çevrim kartlarıyla eklenir; CAN ağı için P-9966EA kullanılır. Panel GST-IFP4E olarak katalogdadır.
Konvansiyonel GST102A, GST104A, GST108A, GST116A
Dört panel aynı kullanım ve menü yapısına sahiptir; farkları bölge sayısı ve kasa boyutudur. Her bölgeye en fazla 32 konvansiyonel dedektör ya da buton bağlanır; üç siren çıkışı, bir alarm çıkışı, bir arıza çıkışı ve bir devre dışı/denetim çıkışı bulunur. Erişim anahtar ve kart üzerindeki bir anahtarla üç seviyede yönetilir.
| Panel | Bölge | Azami nokta |
|---|---|---|
| GST102A | 2 | 64 |
| GST104A | 4 | 128 |
| GST108A | 8 | 256 |
| GST116A | 16 | 512'nin altında |
Kılavuz uyumlu cihaz olarak C-9102 optik duman, C-9103 ısı dedektörünü, DC-9204 butonu ve C-9403 siren-flaşörü sayar; aynı sirenler adresli panellerin konvansiyonel siren çıkışlarında da kullanılır.
Adresli saha cihazları ve izolatörler
GST'nin güncel dijital adresli cihaz ailesi DI-9101E (kombine), DI-9102E (optik duman) ve DI-9103E (ısı) dedektörleri, DI-9204E buton ve DI-930xE modüllerinden oluşur. GST-IFP8 veri sayfası bunların yanında önceki kuşak I-910x analog dedektörleri, I-930x arayüzleri ve I-940x siren-flaşörleri de uyumlu cihaz olarak listeler. Çevrim koruması için C9503 kısa devre izolatör modülü ve DC-9504E izolatörlü taban kullanılır. Adresler P-9910B el programlayıcısıyla verilir.
Akü neden panelle birlikte seçilir?
EN 54-4, yedek beslemenin paneli 24 saat izleme ve ardından 30 dakika alarm durumunda çalıştırmasını ister. GST kılavuzları bu hesabı açıkça yapar: tam yüklü GST200N için gereken kapasite 19,26 Ah çıkar ve 21 Ah önerilir; GST-IFP8 için 35,75 Ah çıkar ve 38 Ah önerilir; 16 bölgeli konvansiyonel panel için 4,56 Ah çıkar ve 7 Ah önerilir. Panele harici siren ya da ek yük bağlandıysa hesap yeniden yapılmalıdır. Üç kılavuz da aküler için 25 °C'de 5 yıllık değişim periyodu verir.
Panelinizin modelini nasıl anlarsınız?
- Ekran satır sayısı: 8 satırlık küçük LCD GST200N'e, 15 satırlık geniş LCD GST-IFP8'e, renkli dokunmatik ekran GST-IFP4E'ye işaret eder.
- Metin ekranı yoksa: bölge ışıkları ve anahtarlı kumanda bölümü olan panel konvansiyonel seridir; bölge sayısı modeli verir.
- Kesin bilgi: kapak içindeki etiket ve panelin açılışta gösterdiği yazılım sürümü satırıdır. Fotoğrafını iletirseniz uyumlu parçaları ve bakım kapsamını çıkarırız.
Panelinizdeki bir mesajın anlamı için GST arıza ve hata mesajları, periyodik bakım ve yenileme-tamir kararı için GST yangın alarm servisi sayfalarına bakabilirsiniz.
Sık Sorulan Sorular
GST200N kaç çevrim ve kaç adres destekler?
Üretici kılavuzuna göre en fazla iki Class A çevrim: birinci çevrimde 235, ikinci çevrimde 242 adresli cihaz, toplam 477 adres. İkinci çevrim isteğe bağlı LC200 çevrim kartıyla eklenir. Panel en fazla 30 bölge yönetir.
GST-IFP8 en fazla kaç çevrime çıkar?
Veri sayfasına göre 2, 4, 6 ve 8 çevrim seçenekleriyle, çevrim başına 242 adres olmak üzere en fazla 1.936 adres. Çevrimler çift çevrim kartlarıyla eklenir; ağ kartı takılan panelde bu kart bir yuvayı kullandığı için çevrim planı buna göre yapılmalıdır.
Eski GST200-2 panelimi GST-IFP8 ağına bağlayabilir miyim?
GST-IFP8 veri sayfası GST200-2 ve GST200N panellerini ağında birlikte çalışabilen cihazlar arasında sayar. Bağlantı için iki tarafta da uygun ağ kartı gerekir ve kartın tipi (RS485 ya da CAN, Class A ya da B) iki panelde aynı seçilmelidir. Mevcut kartları yerinde tespit ettikten sonra hangi kartın gerektiğini söyleriz.
GST panelde akü kaç yılda bir değiştirilmeli?
GST200N, GST-IFP8 ve konvansiyonel GST kılavuzlarının üçü de 25 °C ortam sıcaklığında 5 yıllık değişim periyodu verir. Daha sıcak panel odalarında akü daha erken yıpranır; bakımda şebeke kesilerek yük altında test edilmesi, yalnız gerilim ölçmekten daha güvenilir sonuç verir.
GST yangın paneli fiyatlarını neden sitede görmüyorum?
Panel fiyatı çevrim sayısına, ağ ve haberleşme kartlarına, bölge kumanda paneline, aküye ve saha cihazlarının adedine göre değişir; tek bir panel fiyatı projeyi temsil etmez. Panel modeli ve cihaz listesiyle yazdığınızda kalem kalem teklif hazırlıyoruz.
GST hangi şirkete ait?
Carrier'ın ticari ve konut yangın işi 2 Aralık 2024'te Lone Star Funds'a devredildi ve Kidde Global Solutions kuruldu. GST bu şirketin markalarındandır; aynı çatı altında Kidde, Edwards ve Aritech de bulunur. Aynı gruba ait olmak cihazların birbirinin paneline takılabileceği anlamına gelmez, eşleştirme model koduna göre yapılır.
