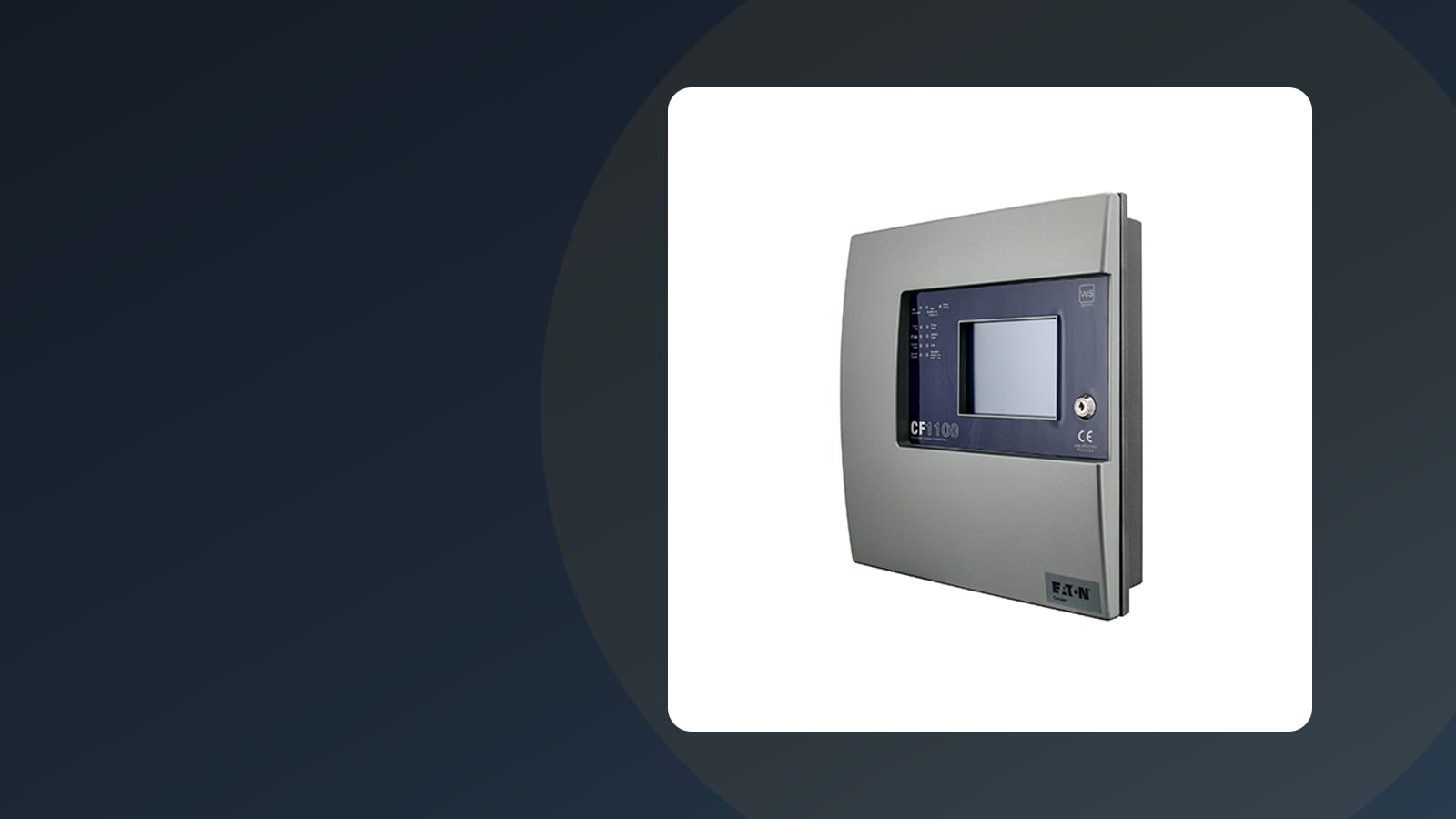

Cooper (Eaton) adresli panelleri arızayı önce ön yüzdeki sarı göstergelerle, ardından ekrandaki listeyle bildirir. Kılavuzlar her göstergenin yanına "sistem sorumlusuna bildir" ya da "servise bildir" diye bir eylem yazar; yani üretici hangi arızanın bina içinde, hangisinin servisle çözüleceğini baştan ayırmıştır. Bu sayfada CF1100, CF1200, CF2000 ve CF3000 panellerinin arıza bildirimlerini bu ayrıma göre anlatıyoruz.
Açıklamalar üreticinin CF3000 (Eaton, 25-14682-A), CF1100/CF1200 (Cooper Fire, PR203-68-514-01) ve CF2000 (Eaton, 25-16330-B) kurulum ve kullanım kılavuzlarına dayanır; gösterge ve mesaj adları kılavuzdaki İngilizce yazımıyla verildi. Bu panellerin üretimden kalkma takvimi için Cooper CF panelleri ve xDetect'e geçiş sayfasına bakın.
FIRE kırmızıdır, geri kalan uyarılar sarı. Kırmızı FIRE göstergesi panelin bir yangın algıladığını söyler; kılavuzdaki karşılığı "yangın eylem prosedürünü uygula"dır. Sarı göstergeler yangın değil, sistemin bir bölümünün arızalı, kapalı ya da testte olduğunu bildirir. Normal durumda ön yüzde yalnız yeşil POWER ON göstergesi yanar — üreticinin günlük kontrol tanımı da budur.
CF1100, CF1200 ve CF3000: gösterge tablosu
Dokunmatik ekranlı CF1100/CF1200 ile CF3000'in sistem göstergeleri aynı mantıkla çalışır (CF3000'de birkaç gösterge fazladır). Kılavuzdaki "işlev" ve "eylem" sütunlarının Türkçesi:
| Gösterge | Ne izler | Üreticinin önerdiği eylem |
|---|---|---|
| Power On (yeşil) | Panelin enerjili olduğunu gösterir | Yanık olduğunu kontrol et |
| Fire (kırmızı) | Panel yangın algıladı | Yangın eylem prosedürünü uygula |
| General Fault | Saha cihazlarındaki arızalar — dedektör, siren vb. | Sistem sorumlusuna bildir |
| System Fault | Panelin kendi arızası | Servise bildir |
| Power Fault | Panelin iç akü şarj devresi / güç kaynağı | Servise bildir |
| Sounder Disable/Fault | Siren devreleri | Servise bildir (CF3000) · sistem sorumlusuyla kontrol et (CF1100/1200) |
| System Disable (CF3000) · General Disable (CF1100/1200) | Sistemin bir bölümü devre dışı bırakılmış | Sistem sorumlusuna bildir (CF3000 kılavuzu) |
| System Test / Test | Sorumlu ya da teknisyen sistemi test ediyor | Sistem sorumlusuyla kontrol et |
| FRE Disable/Fault | Yangın iletim (itfaiye/izleme merkezine haber) çıkışının durumu | Sistem sorumlusuyla kontrol et |
| Extinguisher Activated | Söndürme devreye girdi (opsiyon varsa) | Sistem sorumlusuyla kontrol et |
| Delay Active | Çıkışlarda gecikme devrede | Sistem sorumlusuyla kontrol et |
Dokunmatik ekranda arızayı bulmak
CF1100, CF1200 ve CF3000'in normal ekranında System Healthy ve etkin bölge sayısı yazar; üst satırda Fires, Pre Alarms, Faults, Disabled sekmeleri ve her birinin sayacı bulunur. Bir olay oluştuğunda ekranın arka ışığı yanar (şebeke arızası yoksa) ve ekran ilk ve son olayı gösterir.
- Şifresiz bakılabilir. Kılavuzdaki "Public access level 1" herkese yangınları, ön alarmları, arızaları ve devre dışı/test durumlarını görme izni verir; sekmeye dokunmak listeyi açar.
- Liste satırı cihazı tarif eder: arızanın saati, cihazın adı, ardından Lp (çevrim), Ad (adres), Z (bölge) ve cihaz tipi (ör. Opto/thermal). Servise bu satırı olduğu gibi iletmek, teknisyenin mahalli adres listesinden bulmasını sağlar.
- Şebeke kesintisi olay listesinde Mains Failure olarak görünür; bu sırada panel aküyle çalışır.
CF2000: tuş takımlı ekranın satırları
CF2000'in ekranı sekiz tuşlu bir tuş takımıyla kullanılır ve bu panelde menülere girmek için herhangi bir tuşa basıldığında şifre sorulur. Normal ekranda saat ve tarihin altında System Healthy, etkin bölge sayısı ve iki kısaltma bulunur:
- AC=XXX: alarm sayacı. Panelin alarm durumuna kaç kez girdiğini sayar; her alarm olayını değil, alarm durumuna geçişi sayar.
- FLT/RL:E ya da FLT/RL:D: arıza rölesinin etkin (E) ya da devre dışı (D) olduğunu gösterir. D görüyorsanız ve arıza rölesine bağlı bir uzaktan izleme varsa, arızalar oraya iletilmiyor olabilir; bilinçli bir ayar değilse servise sorulmalıdır.
- Olay listeleri (Fire, Pre-Alarm, Fault, Disable, Log) saat, panel (PA), çevrim (LP), adres (AD), bölge (ZN) ve cihaz tipi sütunlarıyla gelir.
CF2000'in gösterge takımında Power On, Fire, General Fault, General Disable, Test, Delay Active, FRE On, FPE, Power Fault, Sounder, FRE ve System Fault bulunur. Panelin iç sesi kesik kesik çalıyorsa kılavuza göre bu, sistemde devre dışı bırakılmış bir bölüm ya da süren bir test olduğunu anlatır — yani bir hatırlatmadır, susturulup unutulacak bir ses değildir.
Pre-Alarm: yangın değil ama boş da değil
Ön alarm, dedektörün duman ya da ısı algıladığı ama miktarın yangın eşiğine ulaşmadığı durumdur; ekrandaki açıklamaya göre bu uyarılar görünüp kaybolabilir. Kılavuz, ön alarmın dedektörde biriken ve dedektörün duman sandığı kirin işareti olabileceğini özellikle belirtir. Aynı adreste tekrarlayan ön alarm, o dedektörün temizlik ya da değişim sırasına girdiğini gösterir; bekletilirse önce asılsız alarma, ardından "rahatsız eden dedektörün kapatılması"na dönüşür.
Çevrim arızaları: izolatörler ve dal hatları
Cooper çevriminde her adresli cihazın içinde kısa devre izolatörü bulunur. Üretici bunun sonucunu şöyle anlatır: çevrim üzerindeki tek bir arızada, arızayı iki yanındaki cihazlar ayırır ve çevrimdeki cihazların hiçbiri çalışmayı bırakmaz. İstisna dal (spur) hatlarıdır: çevrimden ayrılan bir dalda kablo arızası olursa, arızanın ötesindeki cihazlar çalışmaz. Çevrim başına en fazla 200 adres ve yakın uçtan uzak uca 2 km kablo uzunluğu tanımlıdır; kat çıkışları ve buton inişleri de bu uzunluğa dahildir.
Kopukluğun yeri için CF1100/CF1200 ve CF3000'de Check Auto Config işlevi kullanılır: çevrimi tarar, kablodaki kopukluğun yerini tespit eder ve çevrim yapısındaki değişiklikleri (eklenen cihaz, değişen cihaz tipi) listeler. Bu işlem gözetmen şifresi ister.
Yalıtım ölçerle ölçmeden önce cihazları ayırın. CF3000 kılavuzu, sensörler ya da panel bağlıyken yüksek gerilimli test cihazı kullanılmamasını ayrıca uyarır. "Kablonun yalıtımına bakalım" diye bağlı sisteme megger basmak, bir arızayı gidermek yerine çevrimdeki cihazları çoğaltılmış bir arızaya çevirir.
Olay kaydı ve arızanın geçmişi
CF3000'in olay kaydı yangınlar, arızalar, resetler ve adres değişiklikleri dahil 10.000 olay tutar; dolduğunda en eskinin üzerine yazar. Kaydı yalnızca yetkili servis mühendisi sıfırlayabilir. Tekrarlayan arızanın kökü bu kayıttan okunur: aynı adresin haftalık aralıklarla düşüp gelmesi gevşek bağlantıya, belirli saatlerde çıkan arıza bir makinenin ya da nemin etkisine işaret eder.
Reset ve arızanın listeden çıkması
Panelin reset ekranındaki not kılavuzla aynı şeyi söyler: arıza listesinden bir arızayı kaldırmak için önce arıza giderilir, ardından panel resetlenir. Reset gözetmen şifresi ister ve sebep ortadan kalkmadıysa arıza listeye geri döner. Susturma, reset ve erişim seviyelerinin ayrıntısı için Cooper paneli susturma, reset ve erişim seviyeleri sayfasına bakın.
Arızayı bize iletirken
- Panel modeli (CF1100, CF1200, CF2000, CF3000 ya da xDetect) ve varsa ağdaki panel numarası
- Yanan göstergeler ve Faults sekmesindeki satırın tamamı (çevrim, adres, bölge, cihaz tipi)
- Arızanın ne zamandır sürdüğü, son elektrik kesintisi ya da tadilat
Bu bilgilerle çoğu arızanın panelde mi sahada mı olduğunu uzaktan ayırıyor, gerekirse doğru parçayla sahaya çıkıyoruz. Periyodik bakım kapsamı için Cooper yangın alarm servisi sayfasına bakabilirsiniz.
Sık Sorulan Sorular
Cooper panelde General Fault yanıyor, yangın var mı?
Hayır. General Fault saha cihazlarındaki bir arızayı bildirir: dedektör, siren ya da modül gibi. Yangın yoktur ama arızalı cihazın koruduğu mahal o sırada korumasız olabilir. Faults sekmesine dokunarak arızanın çevrim, adres ve bölgesini şifre girmeden görebilirsiniz; üreticinin önerisi durumu sistem sorumlusuna bildirmektir.
System Fault ile General Fault arasındaki fark nedir?
General Fault sahadaki cihazları, System Fault panelin kendisini izler. Kılavuz System Fault için doğrudan "servise bildir" der; panelin kendi denetiminden geçemediği durumda diğer göstergelerin doğruluğu da tartışmalı hâle gelir. Bu yüzden System Fault bekletilmemeli, aynı gün servis çağrılmalıdır.
Cooper panelde ön alarm (Pre-Alarm) ne demek?
Dedektörün duman ya da ısı algıladığı ama miktarın yangın eşiğine ulaşmadığı durumdur. Üretici kılavuzu ön alarmın dedektörde biriken kirin işareti olabileceğini belirtir. Tekrarlayan ön alarm veren dedektör temizlenmeli ya da değiştirilmelidir; CF3000 kılavuzu servis sırasında dedektörlerin analog seviyelerinin kontrol edilmesini ve ön alarm seviyesine yaklaşanların temizlenmesini önerir.
Ekranda Mains Failure yazıyor, ne yapmalıyım?
Panelin şebeke beslemesi kesilmiştir ve sistem aküyle çalışıyordur. Önce panel sigortasını ve beslemeyi kontrol edin. Kesinti uzun sürerse akü tükenir; üretici aküler için 5 yıllık değişim periyodu verir, yaşlı aküde bu süre kısalabilir. Besleme geldiği hâlde Power Fault göstergesi sürüyorsa arıza şarj devresinde ya da güç kaynağındadır ve servis işidir.
Cooper CF2000 ekranındaki AC=XXX ne anlama geliyor?
Alarm sayacıdır. Panelin kaç kez alarm durumuna geçtiğini gösterir; tek tek alarm olaylarını değil, alarm durumuna girişleri sayar. Yanındaki FLT/RL:E ifadesi arıza rölesinin etkin, FLT/RL:D ise devre dışı olduğunu gösterir.
Panelin olay kaydını kendim silebilir miyim?
CF3000 kılavuzuna göre olay kaydı yalnızca yetkili servis mühendisi tarafından sıfırlanabilir. Kayıt 10.000 olaya kadar tutulur ve dolduğunda en eskinin üzerine yazılır. Kaydı silmek yerine okumak daha değerlidir: tekrarlayan arızanın kaynağı genellikle buradan bulunur.
