Elektrik Panosu Yangını: Neden Çıkar, Nasıl Önlenir?
Elektrik panosu yangınları ani bir aksilik gibi görünür, oysa neredeyse tamamı aylar süren bir ısınmanın sonucudur. Bu yazıda panoda yangının hangi mekanizmayla başladığını, hangi erken belirtinin gerçekten işe yaradığını, önleyici bakımda neyin fark yarattığını ve iş söndürmeye kaldığında pano içine hangi teknolojinin konacağını anlatıyoruz.
Gece yarısı. Vardiya bitmiş, hatlar durmuş, pano odasında kimse yok — ama panonun içinde bir şey hâlâ çalışıyor. Montajda yarım tur eksik sıkılmış bir klemens, üstünden geçen akımla her gün biraz daha ısındı; ısındıkça yüzeyi oksitlendi, oksitlendikçe direnci büyüdü, direnç büyüdükçe daha çok ısındı. O gece yalıtım kömürleşti, kömürleşen yüzey iletken bir yol açtı, karanlıkta kısa bir cızırtıyla ark başladı. Sabah panoyu açan bakımcının gördüğü, ani bir arıza değil aylardır yazılan bir senaryonun son sahnesiydi.
Panoda yangın hangi mekanizmayla başlar?
Ortak fizik tektir: istenmeyen bir direnç, akımın altında ısıya dönüşür. Bağlantı gevşeyince temas direnci artar, o noktada açığa çıkan güç akımın karesiyle büyür, ısı yüzeyi oksitleyip direnci daha da yükseltir. Kendini besleyen bu döngü, tesisatın geri kalanı normal görünürken tek bir cıvatanın çevresinde ilerler; bakır–alüminyum geçişinde daha hızlıdır, çünkü farklı genleşen iki metal her çevrimde biraz daha gevşer.
| Sebep | Panoda ne oluyor | Erken belirti |
|---|---|---|
| Gevşek klemens / bara cıvatası | Temas direnci artar, bağlantı ısınır, oksit tabakası direnci daha da büyütür | Klemenste sararma, yalıtımda kahverengileşme |
| Toz ve nem | Yüzeyde iletken film oluşur, kaçak akım yüzeyi karbonlaştırır | İzolatörlerde kararmış izler, kapak içinde terleme |
| Aşırı ve dengesiz yük | İletken sürekli sıcak çalışır, yalıtım ömrü kısalır; dengesiz yükte nötr beklenmedik akım taşır | Fazlar arası büyük akım farkı, ara ara şalter açması |
| Ark | Seri arkta akım anma değerinin altında kalır, termik–manyetik şalter bunu aşırı akım saymaz | Cızırtı, tekil kararmış nokta, aydınlatmada titreme |
| Yaşlanan kontaktör ve kondansatör | Kontak yüzeyi arkla aşınır ve direnci artar; kondansatör harmonikli tesiste fazla akım çeker | Kontaktörde uğultu, kondansatörde şişme veya sızıntı |
Erken belirtiler ve termal kamera
- Renk değişimi geçmiş ısınmanın kaydıdır; silip geçilmez, bağlantı sökülüp yüzeyi görülür.
- Kızgın PVC kokusu bir kez duyulunca unutulmaz; koku varsa arıza bulunana kadar konu kapanmaz.
İkisi de birinin oradan geçmesine bağlıdır; termografi bakmayı programa bağlar. Değeri mutlak sıcaklıkta değil karşılaştırmadadır: aynı yükü çeken üç fazdan birinin belirgin sıcak olması, eş iki kontaktörden yalnız birinin parlaması anlamlı bulgudur. Ölçüm bu yüzden yük altında yapılır, boş panonun görüntüsü yanıltıcıdır. Işıma katsayısı (emissivite) ayarlanmadan parlak bakır doğru okunmaz; kapalı kapak arkası ise hiç okunmaz — kapak güvenle açılır ya da kızılötesi ölçüm penceresi konur. Bulgu, eş noktalar arasındaki fark üzerinden ilgili standarttaki eşiklerle sınıflandırılır.
Önleyici bakım: söndürmek değil, çıkmasını engellemek
- Tork kontrolü. Bağlantı, üreticinin değerinde tork anahtarıyla sıkılır; fazla sıkmak da en az gevşeklik kadar zararlıdır. Sıkılana işaret kalemiyle çizgi atılır: sonraki ziyarette kayan çizgi gevşemeyi söyler.
- Toz temizliği. Pano içi süpürülmez, emilir; filtre pedi değişir, conta ve rakor kontrol edilir. Un, tekstil havı ve metal tozu olan tesiste takvimin en kritik maddesi budur.
- Nem, yük, delik. Dış saha panosuna higrostat kontrollü ısıtıcı konur; yük ve harmonik yeniden ölçülür, çünkü panonun bugünkü yükü projelendiği yük değildir. Kablo geçişleri yangın durdurucuyla sızdırmaz yapılır.
Bu kalemler söndürme bakımıyla aynı ziyarete alınırsa tesis ikinci kez durdurulmaz: kapsam pano içi söndürme bakımı, fiyatı belirleyen başlıklar bakım fiyatları sayfasında.
İş söndürmeye kalırsa: pano içine ne konur?
Pano içi sistemler ön mühendislikli ve otonom çalışır. Algılamayı, panonun içine döşenen azotla basınçlandırılmış algılama hortumu (tubing) yapar: hortum yaklaşık 100–110 °C'de delinir, basınç düşer, silindir açılır. Direkt sistemde hortum nozul görevi de görür, ajan deliğin açıldığı yerden boşalır; küçük kabinlerde tercih edilir. Dolaylı kurulumda hortumun görevi yalnız algılamaktır, ajan ayrı nozullardan dağıtılır; silindir dışarı alınabildiği için büyük ve çok bölmeli panoya uygundur. İkisi de çalışmak için elektrik istemez.
| Teknoloji | Nasıl söndürür | Kalıntı | Hangi panoya | Standart |
|---|---|---|---|---|
| Kondanse aerosol | Jeneratör tetiklenir, ince tanecikler alevdeki zincir tepkimesini kırar; boru ve basınçlı kap yok | Potasyum tuzu esaslı ince kalıntı çöker, nemle birleşip beklerse korozyon riski | Küçük, kapalı, insansız güç ve dağıtım hücreleri | TS EN 15276 / NFPA 2010 |
| FK-5-1-12 (Novec 1230 adıyla bilinir) | Sıvı depolanır, boşalırken buharlaşıp ısı çeker | Bırakmaz, temizlik gerekmez | Kart ve otomasyon içeren, kalıntıya duyarlı panolar | TS ISO 14520 / NFPA 2001 |
| HFC-227ea (FM-200) | Buharlaşma ve zincir kırma etkisini birlikte kullanır | Bırakmaz, sahadaki en yaygın temiz gaz | Aynı kullanım; yüksek GWP'li bir HFC, dolum sürekliliği sorulmalı | TS ISO 14520 / NFPA 2001 |
Seçimi iki soru belirler: panonun net hacmi ve elektroniğin kalıntıya duyarlılığı. En çok atlanan üçüncü başlık sızdırmazlıktır: serbest açıklığı üretici kılavuzundaki sınırı aşan ya da boşalma anında fanı dönen panoda hiçbir ajan tasarım konsantrasyonunda kalmaz. Basınç anahtarı bu yüzden yalnız siren değil, fanı ve gereğinde beslenen makineyi de durdurur; enerjinin otomatik kesilmesi ayrı bir açtırma bobini işidir. Hacim–ajan eşleşmesi ve belgeler pano içi söndürme rehberinde, oda ölçeği gazlı söndürme sayfasında.
Yirmi dakikalık pano kontrol listesi
Yetkin personelle, enerjisiz yapılır.
- Odada ısınmış plastik kokusu var mı?
- Bir hücre diğerlerinden belirgin sıcak mı?
- Klemens ve yalıtımda sararma, is izi; tork işaret çizgisi kaymış mı?
- Kondansatörde şişme veya sızıntı, kontaktörde uğultu var mı?
- Filtre tıkalı mı, pano içi depo olarak kullanılmış mı?
- Söndürme varsa manometre yeşilde mi, algılama hortumu ezik mi?
Bakım periyodu kimden gelir?
Bakım sıklığını yönetmelik sayıyla vermez; Binaların Yangından Korunması Hakkında Yönetmelik kontrolü ilgili standarda havale eder. Gazlı sistemlerde TS ISO 14520 / NFPA 2001, kondanse aerosolde TS EN 15276 / NFPA 2010 esas alınır; üreticinin kılavuzu bunların üstüne biner. Aerosol jeneratörü doldurulmaz, ömrü dolunca değişir; gazlı silindirde tartım, basınç kontrolü ve hidrostatik test vardır. Termografi ve tork kontrolü ise periyodik kontrol ziyaretine eklenir.
Söndürmeden önce bir iş daha var: duman alev görünmeden önce oluşur; kabine çekilen bir hava örneklemeli duman algılama hattı müdahale penceresi açar. Trafo tarafı: enerji ve trafo.
ASPEK olarak algılamadan gazlı söndürmeye kadar tüm sistemleri tek sözleşmede topluyor, isteyene kamera (CCTV) tarafını da aynı kapsama alıyoruz. Ankara içinde keşif ücretsizdir; Türkiye genelinde planlı bölgesel turlarla çalışır, arızada uzaktan ön teşhis yaparız.
Sık Sorulan Sorular
Elektrik panosu yangını hangi tüple söndürülür?
Önce mümkünse enerji kesilir. Elektrik yangını TS EN 2'de ayrı bir yangın sınıfı değildir; söndürücünün gerilim altındaki teçhizatta kullanılıp kullanılamayacağı etiketinde belirtilir. Panoda kalıntı bırakmadığı için CO2 tercih edilir; ABC kuru kimyevi toz söndürür ama tozu panoyu ve kartları kullanılamaz hâle getirir, su ve köpük kullanılmaz. Portatif tüp yalnız kapağı açık ve erişilebilir bir alevde işe yarar; kapalı pano içinde sabit sistem gerekir.
Sistem, panonun enerjisi kesikken de söndürür mü?

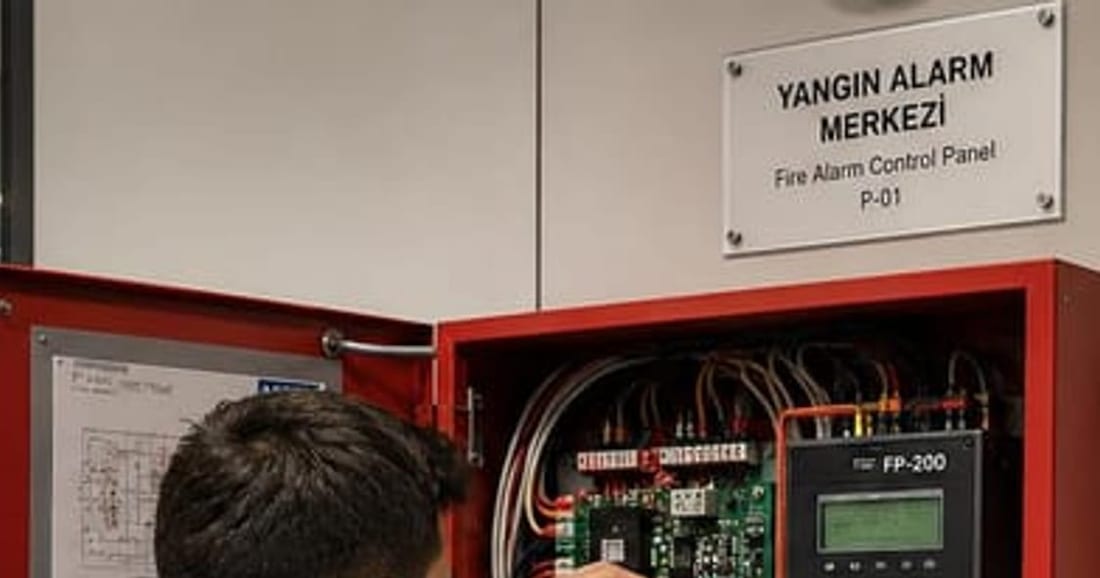

Hayır. Algılama hortumlu sistemler ön mühendislikli ve otonomdur; panel, dedektör ve besleme istemez, enerjisi kesilmiş panoda da korur. Elektrik yalnız isteğe bağlı kontaklar için gerekir: basınç anahtarı siren çaldırabilir, pano fanını ve beslenen makineyi durdurabilir, yangın alarm paneline kontak verebilir. Panonun enerjisinin otomatik kesilmesi isteniyorsa bu ayrı bir açtırma bobini düzeneğidir.
Söndürme silindiri panonun içine mi dışına mı takılır?
Küçük hacimli panolarda silindir içeri de girebilir; yaygın kurgu silindirin pano yanına ya da altına, algılama hortumunun içeriye döşenmesidir. Dolaylı sistemde silindir zaten dışarıdadır, içeride yalnız hortum ve nozullar bulunur. Karar; pano hacmi, servis erişimi ve açılacak montaj deliğinin panonun IP koruma sınıfına etkisi birlikte değerlendirilerek verilir.
Aerosol mü, FK-5-1-12 mi, HFC-227ea mı seçmeliyim?
Panonun içinde kalıntıya duyarlı kart, sürücü veya otomasyon varsa temiz gaz (FK-5-1-12 ya da HFC-227ea) seçilir. Küçük, kapalı ve kalıntıya toleranslı güç hücrelerinde kondanse aerosol yer ve maliyet avantajı sağlar; orada da jeneratörün kabloya ve yanıcı yüzeye güvenlik mesafesi şarttır. Gazlı seçenekte belirleyici olan panonun sızdırmazlığıdır: açıklıklar kapatılmazsa ajan tasarım konsantrasyonunda kalmaz.
Novec 1230 üretimi durdu, sistemim ne olacak?
“Novec 1230” bir marka adıdır; aradığınız madde FK-5-1-12'dir. Markanın üreticisi bu üründen çıkış kararını açıkladıktan sonra ajan başka üreticilerce kendi markalarıyla üretilmeye devam etti. Yeni işte şartnameye marka değil ajan kodunu yazın; mevcut sisteminiz için dolum ve yedek parça tedarikinin sürekliliğini tedarikçinize sorun.
Boşalmanın ardından üretime ne zaman dönülür?
Pano, yangının sebebi bulunup onarılmadan enerjilendirilmez: sistem yangını söndürür, arızayı onarmaz. Temiz gaz kalıntı bırakmaz; aerosol boşaldıysa yüzeyler üreticinin tarif ettiği yöntemle temizlenir ve nemle birleşen kalıntı bekletilmez. Sonrasında silindir yenilenir, delinen algılama hortumu onarılmaz baştan sona değişir, fan ve durdurma kilitleri sıfırlanıp fonksiyon testi yapılır, olay bakım kartına işlenir.
Pano içi söndürme zorunlu mu?
Yangın yönetmeliği pano içi söndürmeyi her tesis için tek tek sayılan zorunlu sistemler arasında anmaz. Zorunluluk pratikte başka yerden gelir: sigorta risk mühendisliği raporu, İSG risk değerlendirmesi, müşteri ve ihale şartnameleri, bir de üretimin durmasının maliyeti. Tek başına duran kritik bir panoda karar teknik olmaktan çok ticari bir karardır.
