في نظام كشف الحريق القابل للعنونة، يكون لكل جهاز عنوان فريد، وتتواصل لوحة تحكم مع الأجهزة عبر بروتوكول رقمي. عند حدوث إنذار، لا تقول لوحة تحكم ببساطة "يوجد حريق في مكان ما"؛ أي جهاز، في أي منطقة، وعند أي مستوى يعرض إنذار الحريق خلال ثوان معدودة.

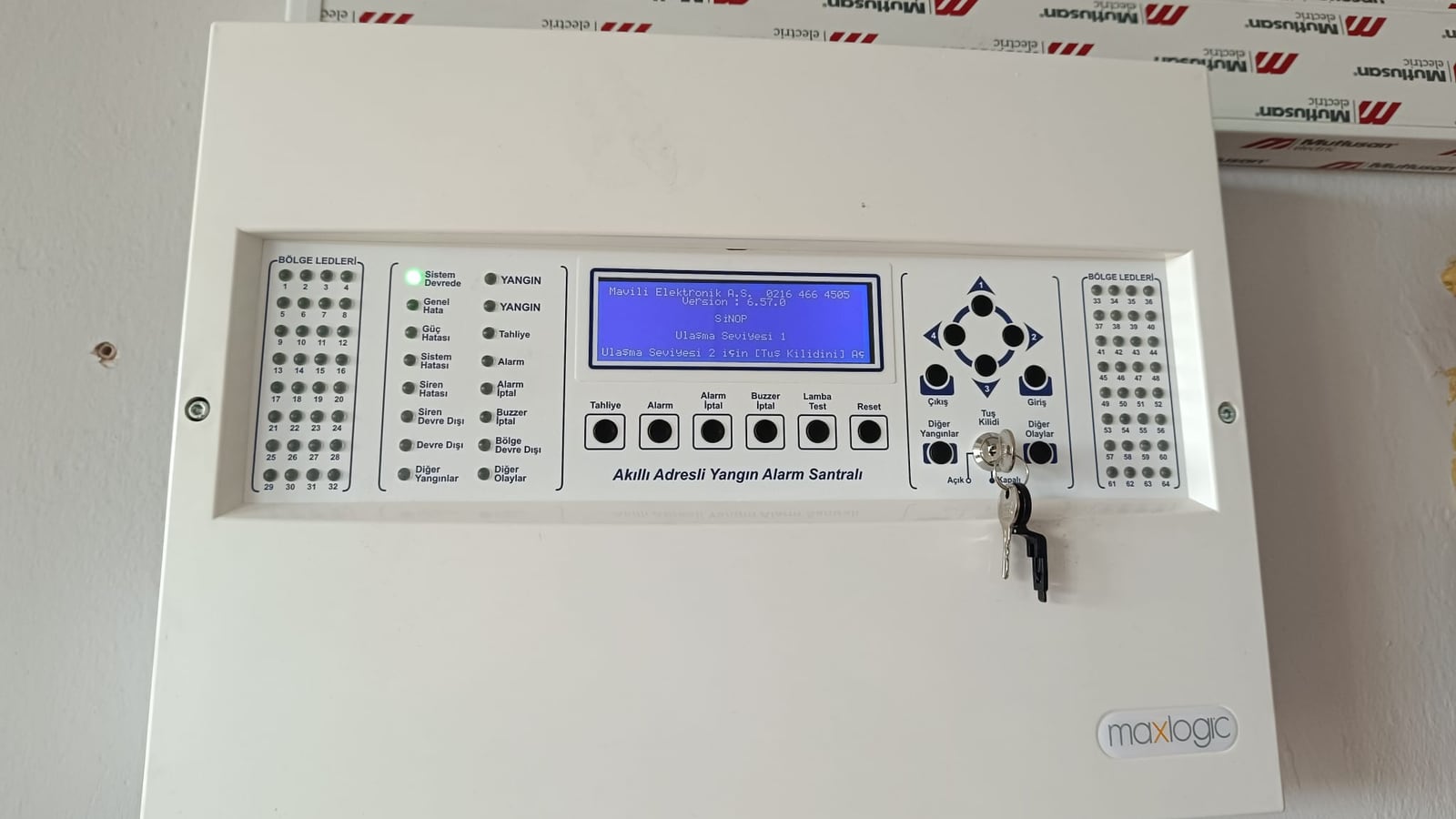

نظام كشف الحريق القابل للعنونة — ما هو؟
في النظام التقليدي، تُقسّم المساحة إلى مناطق وتوفر لوحة التحكم المعلومات فقط بدقة المنطقة. في النظام القابل للعنونة، يخرج زوج كابل واحد — حلقة (loop) — من لوحة التحكم، ويمر عبر جميع الأجهزة ويعود إلى لوحة التحكم. كل جهاز يتواصل عبر هذا الخط باستخدام عنوانه الخاص.
النتيجة ليست فقط "تحديد موقع الحريق". العمارة القابلة للعنونة تفتح أبواب مجموعة من الوظائف التي لا تكون ممكنة تقنيًا في النظام التقليدي: مراقبة التلوث، تعويض الانجراف، الإنذار المسبق، التحقق من الإنذار والبرمجة المرنة للسيناريوهات.
الفرق بين قابل للعنونة والقابل للعنونة التناظري
يغطي المصطلح "قابل للعنونة" جيلين مختلفين والفرق بينهما حاسم عند تقييم العرض.
قابل للعنونة (رقمي)
يتخذ الجهاز قرار الإنذار بنفسه ويرسل فقط علامة إنذار إلى لوحة التحكم. حد الإنذار ثابت داخل الجهاز؛ لوحة التحكم لا ترى البيانات الخام.
قابل للعنونة التناظري ("ذكي")
يرسل الجهاز القيمة التناظرية الخام (نسبة مئوية من كثافة الدخان، درجة الحرارة °م، أجزاء كربون الأحادي بالمليون) إلى لوحة التحكم. تتخذ لوحة التحكم قرار الإنذار. ما يُقصد به اليوم بـ "النظام القابل للعنونة" هو هذا.
ملاحظة المواصفات الفنية: كتابة "نظام قابل للعنونة" فقط تسمح بدخول الأنظمة الرقمية القابلة للعنونة منخفضة التكلفة من الباب. يجب استخدام المصطلح "قابل للعنونة التناظري" في المواصفات الفنية.
تبولوجيا الحلقة (Loop): Class A و Class B
تظهر المزايا الحقيقية للنظام القابل للعنونة عند رسم الحلقة بالتبولوجيا الصحيحة.
| Class A (حلقة مغلقة / حلقة) | Class B (طرف مفتوح / فرع) | |
|---|---|---|
| طريقة التمديد | تخرج من لوحة التحكم وتعود إليها | تخرج من لوحة التحكم وتنتهي في نهاية الخط |
| مئات الأجهزة على حلقة واحدة | تغذي لوحة التحكم من طرفين — لا يتم فقدان أي جهاز | تصبح جميع الأجهزة بعد القطع معطلة الخدمة |
| ماس كهربائي | تعزل عوازل الدائرة القصيرة الجزء المعطوب، يستمر النظام في العمل | تنهار الحلقة |
| التكلفة | أعلى (كابل العودة) | أقل |
قاعدة التصميم الحاسمة: حلقة قابلة للعنونة من نوع Class B المرسومة لا تكون أفضل بكثير من نظام تقليدي من حيث تحمل الأعطال. يتم الحصول على العائد من المبلغ المدفوع لنظام قابل للعنونة مع Class A + عازل دائرة القصر يؤخذ بواسطة
تتراوح السعة النموذجية للحلقة بين 99 و250 عنوانًا حسب الشركة المصنعة؛ الطول النموذجي للحلقة 1500–2000 متر.
عازل دائرة القصر والوحدات
تأتي مرونة النظام القابل للعنونة من طبقة الوحدات :
- عازل دائرة القصر (EN 54-17) — ينعزل تلقائيًا عن الجزء الذي يحتوي على ماس في الحلقة. القاعدة: عازل واحد بين كل حيز حماية من الحريق وتقريبًا واحد لكل 20 جهازًا.
- وحدة المراقبة (الإدخال) — تراقب جهة اتصال جافة واحدة. تُدمج كواشف اللهب، وحدة التحكم في الشعاع، وحدة التحكم في كابل الكشف عن الحرارة الخطية، ومرحل جهاز الشفط، ومفتاح تدفق المرشات، ومراقبة الصمام ومخرج لوحة الغاز في الحلقة من خلال هذه الوحدة.
- وحدة مراقبة المنطقة — تربط خط كاشف تقليدي كامل بحلقة قابلة للعنونة. حاسمة في المناطق منطقة الانفجار وفي مشاريع إعادة التوظيف.
- وحدة التحكم (الإخراج) — مخمد حريق، مروحة، توقيف مصعد، حامل باب مغناطيسي، تشغيل الإطفاء، إشارة BMS.
- وحدة الإدخال/الإخراج (EN 54-18)
هذه هي أكثر نقاط المعمارية سوء فهمًا: أن تكون كواشف الشعاع واللهب والحرارة الخطية والشفط "قابلة للعنونة"، يرجع إلى حد كبير إلى هذه وحدة المراقبة. يبقى الجهاز نفسه تقليديًا؛ فقط طبقة الاتصال تتغير.
الوظائف الذكية للنظام القابل للعنونة
تعويض الانجراف
على مدار السنين، يزحف الغبار المتراكم القيمة الأساسية للكاشف. لوحة التحكم القابلة للعنونة التناظري تعوض تلقائيًا هذا الانزحراف؛ لا يصبح الكاشف حساسًا مفرطًا ولا أعمى.
مراقبة التلوث
تقيس لوحة التحكم مستوى التلوث لكل كاشف كنسبة مئوية: "الحلقة 2 / العنوان 31 → 78% ملوثة، قم بالتنظيف." هذا هو أساس الصيانة المتنبأ بها. في النظام التقليدي، لا توجد هذه المعلومات.
الإنذار المسبق (Pre-alarm)
يتم تحديد مستوى تحذير أقل من حد الإنذار. يمكن للموظفين التحقق من المحلية قبل ظهور إنذار كامل.
ملفات حساسية النهار / الليل
حساسية منخفضة في النهار بسبب النشاط البشري، وحساسية عالية في الليل. يتم القضاء على جزء كبير من الإنذارات الكاذبة بهذه الميزة الواحدة.
التحقق من الإنذار
عند إنذار من كاشف واحد، ينتظر النظام لفترة معينة، ويعيد تعيين الكاشف، وإذا استمر الإنذار يتم احتسابه كإنذار حقيقي.
برمجة السبب والتأثير (Cause & Effect)
مثال: "الحلقة 1 / العنوان 12 و إذا انتقل العنوان 13 إلى الإنذار → أغلق مخمد الحريق 4، توقف المروحة 2، اخفض المصاعد إلى الأرض، بدّل الإطفاء بالغاز." في تشغيل الإطفاء بالغاز يجب الحصول على موافقة متقاطعة (تزامن) من كاشفين مستقلين كممارسة إجبارية.
الكواشف المستخدمة في النظام القابل للعنونة
| الجهاز | أصلي قابل للعنونة | قابل للعنونة مع وحدة |
|---|---|---|
| كاشف دخان بصري | نعم | — |
| كاشف حرارة | نعم (يمكن ضبط الفئة من لوحة التحكم) | — |
| كاشف متعدد المستشعرات | نعم | — |
| كاشف شعاعي | بعض الطرز (مغذاة من الحلقة) | الطريقة الشائعة |
| كاشف لهب | نادر | الطريقة الشائعة |
| كابل كشف حرارة خطي | لا | الطريقة الشائعة |
| كاشف بالشفط (ASD) | نعم (مع بطاقة الحلقة) | نعم |
| نقطة نداء يدوية | نعم | — |
| صافرة إنذار / منارة وامضة | نعم (قواعد مغذاة من الحلقة) | نعم (وحدة إخراج) |
البروتوكولات وتوافق الماركات
بروتوكولات النظام القابل للعنونة خاصة بالشركة المصنعة و غير متوافقة مع بعضها البعض. لن يعمل كاشف ذو ماركة مختلفة على نفس الحلقة. Apollo (XP95, Discovery, CoreProtocol)، Hochiki (ESP)، Notifier، Esser (esserbus)، Siemens (FDnet/C-NET)، Bosch (LSN)، GST، Mavili (Maxlogic)، Cooper، Global Fire — لكل منها بروتوكوله الخاص.
ينجم عن هذا نتيجتان عمليتان:
- إذا تمت إضافة نظام موجود فاختيار الماركة ليس خيارًا بل هو إجباري.
- إذا تمت كتابة مواصفات فنية يجب كتابة الأداء وليس الماركة: "قابل للعنونة التناظري؛ معتمد EN 54-2، -4، -7، -17، -18؛ بسعة عنوان لا تقل عن X؛ يدعم Class A؛ مع مراقبة التلوث وميزات برمجة السبب والتأثير." هذا النهج ضروري أيضًا للامتثال لديباجة المادة 12 من قانون الشراء العام رقم 4734.
شبكة لوحات التحكم والبرنامج الرسومي وتكامل BMS
يمكن ربط عدة لوحات تحكم على شبكة عبر RS485 أو الألياف البصرية أو TCP/IP قابل للربط بالشبكةيتم الإشراف على موقع الإنذار بصريًا على خطة المبنى باستخدام برنامج المراقبة الرسومي. يتكامل Modbus عبر وحدة RTU/TCP أو BACnet مع أتمتة المبنى (BMS/SCADA).
المزايا والعيوب
| المزايا | العيوب |
|---|---|
| معلومات موقع دقيقة على مستوى الجهاز | تكلفة استثمار أولية عالية |
| مئات الأجهزة بزوج كابل واحد — توفير التكاليس | الاعتماد على البروتوكول والماركة |
| تحمل أعطال مع Class A + عازل دائرة القصر | يتطلب تشغيل وتسليم متخصص |
| مراقبة التلوث وتعويض الانجراف — صيانة متنبأ بها | توفير قطع الغيار يعتمد على الماركة |
| انخفاض ملحوظ في الإنذارات الكاذبة | تكاليف البرنامج والترخيص |
| سيناريوهات مرنة للسبب والتأثير | قد لا تبرر التكلفة في مرافق صغيرة |
| قابلة للتوسع، متكاملة BMS | — |
في أي المباني يكون إلزاميًا؟
وفقًا لـ BYKHY (اللائحة التركية) في المباني العالية النظام القابل للعنونة إلزامي. بخلاف ذلك مستشفى، مركز التسوق، فندقومطار و مركز بيانات، ومصنع، حرم جامعيوخط مترو و نفق، مرآب مغلق و المباني التاريخية النظام القابل للعنونة هو خيار معقول حقًا الوحيد.
حد عملي: إذا تجاوز عدد الأجهزة 50 أو كان من الأهمية بمكان معرفة موقع الحريق في ثوانٍ، يجب اختيار نظام قابل للعنونة.
الانتقال من نظام تقليدي إلى نظام قابل للعنونة
يمكن نقل نظام تقليدي موجود إلى نظام قابل للعنونة دون فكه بالكامل. وحدة مراقبة المنطقةتربط خط كاشف تقليدي كامل بحلقة قابلة للعنونة. وبالتالي، بينما يتم تجديد المناطق الحرجة بأجهزة قابلة للعنونة، تستمر المناطق الثانوية في العمل مع التوصيلات الكهربائية الموجودة.
قابل للعنونة أم تقليدي؟
للتقييم المقارن: أنظمة كشف الحريق التقليدية
في حالات عدم كفاية الكاشف النقطي في أرضيات الإنتاج والمستودعات وخطوط المعالجة تصميم نظام كشف الحريق في المنشآت الصناعية الخاصة بنا.
الأسئلة الشائعة
هل النظام قابل للعنونة أفضل دائمًا من النظام التقليدي من الناحية الفنية؟
من الناحية الفنية نعم، لكن ليس دائمًا من الناحية الاقتصادية. في مكتب صغير أو مستودع بطابق واحد، يوفر النظام التقليدي حماية كافية وتكلفة الملكية الإجمالية أقل. يظهر الفرق في النظام قابل للعنونة عندما يزيد عدد الأجهزة ويصبح من المهم معرفة موقع الحريق بسرعة.
هل النظام قابل للعنونة التناظري والنظام قابل للعنونة نفس الشيء؟
لا. في النظام قابل للعنونة، يتخذ الجهاز قرار الإنذار. في النظام قابل للعنونة التناظري، يرسل الجهاز قيمة القياس الخام إلى اللوحة والقرار يتخذه اللوحة. مراقبة الأوساخ وتعويض الانجراف وملفات حساسية النهار/الليل ممكنة فقط في أنظمة قابلة للعنونة التناظرية.
هل يمكنني استخدام كواشف من علامات تجارية مختلفة على نفس الحلقة؟
لا. بروتوكولات النظام قابل للعنونة خاصة بالمصنّع وغير متوافقة مع بعضها البعض. عند الإضافة إلى نظام موجود، يجب استخدام نفس العلامة التجارية ونفس سلسلة البروتوكول.
هل يمكن تركيب نظام قابل للعنونة بدون عازل دائرة القصر؟
يمكن تركيبه من الناحية الفنية، لكن غير موصى به. بدون عازل، قصر واحد في الحلقة يعطل الحلقة كليًا. في هذه الحالة، تختفي ميزة تحمل الأعطال للنظام قابل للعنونة.
كم عدد الأجهزة التي يمكن توصيلها بحلقة واحدة؟
يختلف حسب المصنّع والبروتوكول؛ عادة ما يتراوح بين 99 و250 عنوان. يتراوح طول الحلقة عادة بين 1.500–2.000 متر حسب طول الكابل وقطاع الكابل وحمل الجهاز. في التصميم، لا يتم ملء كامل السعة المتاحة؛ يُترك هامش لإضافة أجهزة جديدة لاحقًا.
