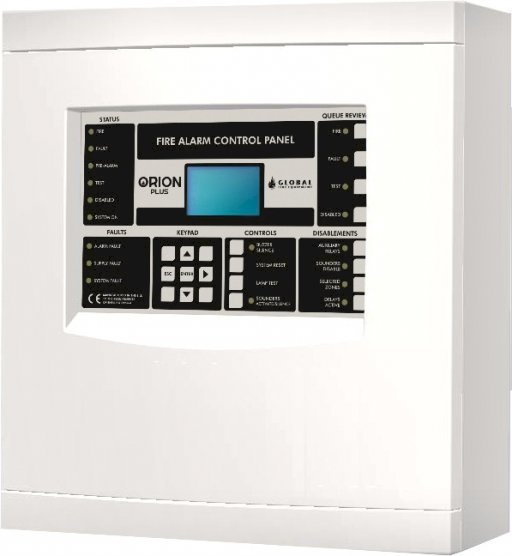

Global ORION-20-PLUS — 20 Bölgeli Genişleyebilir Konvansiyonel Yangın Alarm Paneli

+ KDV

Ürün Kodu : Global ORION-20-PLUS

Kategori : Santraller

Global ORION-20-PLUS, 20 bölge kapasitesi, 32 dedektör/bölge desteği, 2 × 500 mA izlemeli siren çıkışı ve 24 V DC AUX ile EN54 sertifikalı, modüler ve ölçeklenebilir bir konvansiyonel yangın alarm panelidir. RS485/Fiber/TCP-IP bağlantıları ve isteğe bağlı söndürme/röle modülleri ile AVM, okul, ofis ve endüstriyel tesislerde güvenilir ve ekonomik çözüm sunar.

Sipariş Ver

Açıklama
Sipariş Formu

1) Modüler Mimari, 48 Bölgeye Kadar Genişleme

Global ORION-20-PLUS, fabrika çıkışı 20 bölgeye sahiptir ve 4 bölgeli genişleme modülleri (GFE-EXP-MOD) ile 48 bölgeye kadar ölçeklenebilir. Her bölgede 32 konvansiyonel dedektör desteği bulunur. Aktif hat sonu izleme (EOL – kapasitör) sayesinde açık/kısa devre ve hat arızaları anında tespit edilir.

2) Kolay Kurulum, Tek Kişilik Test

Sezgisel panel arayüzü, tek kişilik test modu, tek tuşla devre dışı bırakma ve zaman gecikmeli bölge ayarlarıyla montaj ve devreye alma süresini kısaltır. Olaylar tarih-saat damgalı olarak kayıt edilir; bakım ve denetim süreçleri şeffaflaşır.

3) Entegrasyon ve Uzak İzleme

RS232, RS422/RS485, Fiber Optik, GSM-GPRS ve TCP/IP arayüz kartlarıyla uzak tekrarlama panelleri (maks. 4 adet) sisteme bağlanabilir. Söndürme arayüz modülü ve çoklu röle kartı seçenekleriyle BMS/HVAC tarafında geniş entegrasyon imkânı sunar.

⚙️ Teknik Özellikler (ORION-20-PLUS)

Özellik	Değer
Bölge Sayısı	20 (4 bölge modülleriyle 48’e kadar genişler)
Bölge Başına Cihaz	32 dedektör (duman ve/veya ısı)
Zon Akımı (Normal/Alarm)	4 mA / 60 mA
Maks. Kablo Direnci / Kapasitans	40 Ω / 0.47 µF
Hat Sonu İzleme	Aktif EOL – kapasitör
Siren Çıkışları	2 × 500 mA (tam izlemeli), 27.5 V DC nom., 10 kΩ sonlandırma
AUX Besleme	24 V DC yardımcı çıkış
Röle Çıkışları	1 × Yangın (COM-NC-NO), 1 × Hata (COM-NC)
Programlanabilir Uzak Giriş	3 adet, kilitlemesiz/kuru kontak
Şebeke Girişi	90–265 V AC
PSU / Toplam Akım	28.5 V DC nominal / 1.7 A (maks.)
Yedek Güç (Akü)	2 × 12 V 12 Ah VRLA; şarj 28 V DC / 1.1 A @ 20 °C
Sigortalar	Ana: 4 A 250 V (yavaş), Akü: 1.6 A elektronik
Çalışma Sıcaklığı / Nem	−10 … +50 °C / %95 RH (yoğuşmasız)
Kasa / Boyut / Renk	Orta/Büyük kasa; 375 × 345 × 139 mm (büyük), Beyaz
Koruma Sınıfı	IP30
Standart / CPR	EN54-2 & EN54-4 — CPR No: 1328-CPR-0224
